ГЛАВА V
МОТОВОЗЫ И АВТОДРЕЗИНЫ. СИЛОВАЯ ПЕРЕДАЧА, ЕЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ

Механизмы, при помощи которых производится передача механической энергии от коленчатого вала двигателя к ведущим колесным парам, составляют силовую передачу. С помощью силовой передачи также осуществляется изменение направления движения— реверсирование.

Силовая передача (табл. 8) состоит из сцепления, коробки передач, соединительной муфты или соединительного вала, коробки реверса, карданного вала, осевого редуктора, педалей и рычагов управления.

Передача механической энергии двигателя на движущие оси происходит по следующей схеме. Вращательное движение коленчатого вала двигателя через сцепление передается коробке передач, откуда через соединительную муфту коробке реверса и далее при помощи карданной передачи продольным валам осевых редукторов, которые вращают конические шестерни, посаженные на оси колесных пар. Вместе с осями вращаются колеса, которые, сцепляясь с рельсами и перекатываясь по ним, сообщают движение машине.

Таблица 8
Характеристика силовой передачи машин

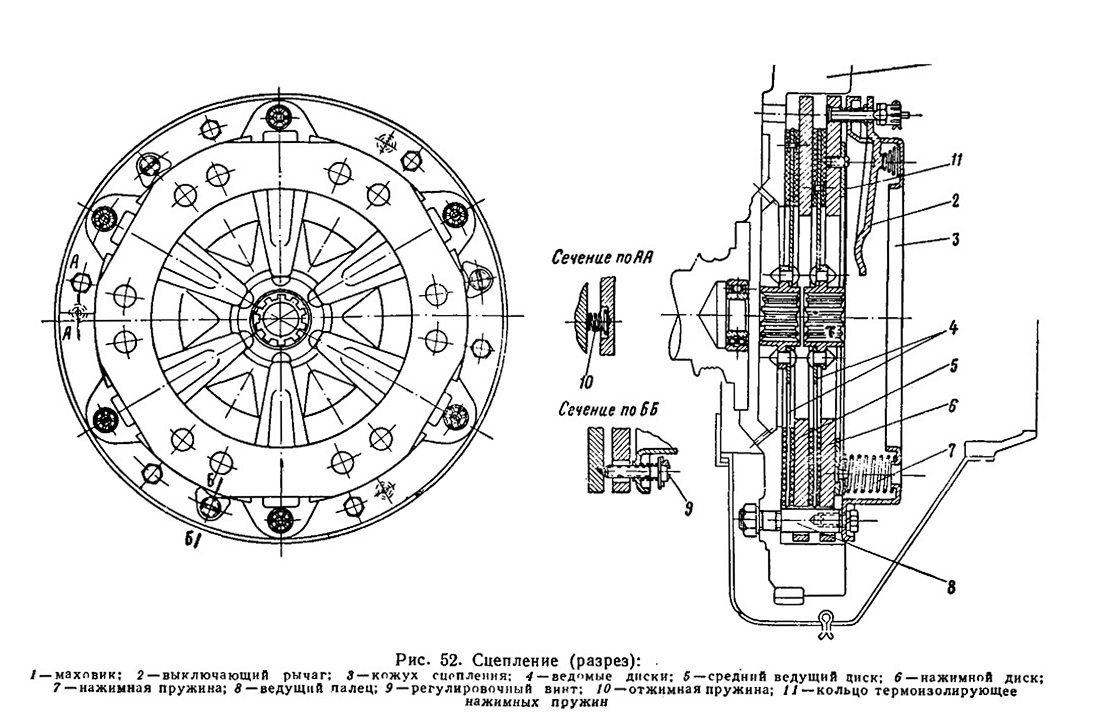

Рис. 52. Сцепление (разрез)
