ТЕПЛОВОЗ ТЭП70. ИЗМЕРЕНИЕ ПАРАМЕТРОВ, РЕГУЛИРОВКА И НАСТРОЙКА

ТЕПЛОВОЗ ТЭП70. ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ

Проверку технического состояния тепловоза производите в соответствии с п. 4.

ТЕПЛОВОЗ ТЭП70. ИЗМЕРЕНИЕ ПАРАМЕТРОВ, РЕГУЛИРОВКА И НАСТРОЙКА

В пути следования и при кратковременных остановках контролируйте параметры, указанные в пункте 5.2. При необходимости, регулировку температуры по воде и маслу дизеля произведите следующим образом: если температура воды и масла дизеля не соответствует параметрам, указанным в п.3.5. ( при неисправности автоматики ), то регулирование температуры воды и масла произведите изменением частоты вращения вентиляторных колес холодильника дизеля путем подклинки золотников перепускных клапанов болтом 25 (см. рис. 7).

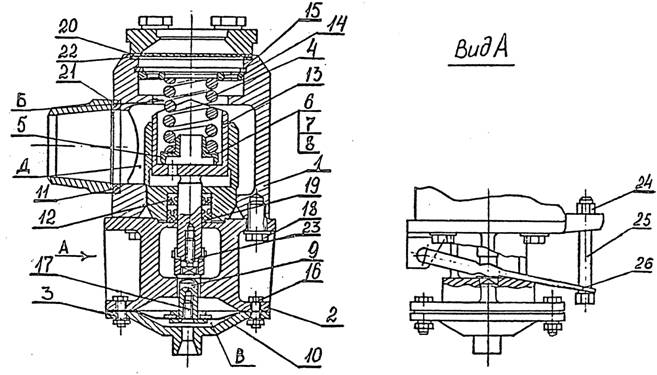

1-корпус; 2-основание; 3-крышка; 4-пружина; 5-втулка; 6,7,8-шайбы; 9-шток; 10-диафрагма; 11-кольцо уплотнительное; 12-кольцо упорное; 13-золотник; 14-фланец; 15-кольцо; 16-болт; 17-винт; 18-болт; 19-манжета; 20,21,22-прокладки; 23-винт регулировочный; 24-гайка; 25-болт; 26-вилка

Рисунок 7-Клапан перепускной

Регулирование и настройку оборудования тепловоза производите в депо в соответствии с требованиями инструкции по техническому обслуживанию и текущим ремонтам настоящего руководства.

Регулирование параметров дизель- генератора производите согласно руководству по эксплуатации дизель- генератора 2А-9ДГ.

9.ПРАВИЛА ХРАНЕНИЯ

Перед постановкой тепловоза в депо на отстой сроком до 15 суток выполните все подготовительные работы в объеме технического обслуживания ТО-2, в порядке, предусмотренном соответствующими разделами инструкции по техническому обслуживанию и текущему ремонту тепловоза (часть 3 настоящего руководства по эксплуатации) и руководству по эксплуатации дизель- генератора 2А-9ДГ.

По окончании работ затормозите тепловоз ручным тормозом, закройте все люки, жалюзи холодильника, окна и двери кузова. Выключите автоматические выключатели “Освещение” и разъединитель аккумуляторной батареи.

При постановке тепловоза в запас более чем на 15 суток выполните работы в соответствии с требованиями п.4.5.4.

10.ТРАНСПОРТИРОВАНИЕ

При транспортировании тепловоза в пункты ремонта, из ремонта и т.д., как в горячем, так и в холодном состоянии руководствуйтесь действующей Инструкцией о порядке пересылки локомотивов и моторвагонного подвижного состава ЦТ/310.

Лист регистрации изменений

Изм

Номера листов (страниц)

Всего листов (страниц) в докум.

№ докум.

Входящий № сопроводител. докум. и дата

Под-пись

Дата

изменен-ных

заменен-

ных

новых

аннулирован-ных
