Выбор базового автомобиля под автокран

Выбор базового автомобиля под автокран

Выбор базового автомобиля под автокран определяется технической характеристикой автомобиля и экономической целесообразностью установки данного кранового оборудования на автомобиль заданной грузоподъемности.

При установке кранового оборудования на автомобиль не должны быть превышены допустимые нагрузки на оси. автомобиля, как с грузом в кузове, так и без него, не должны уменьшаться скорости передвижения автокрана, его устойчивость при движении на поворотах и обзорность водителя в кабине. Поскольку грузоподъемность автомобиля при установке кранового оборудования снижается на величину его массы, под автокран необходимо выбрать такой базовый автомобиль, грузоподъемность которого при установке на него кранового оборудования снизится незначительно. Опыт эксплуатации автокранов показывает, что оптимальное отношение грузоподъемности кранового оборудования на максимальном вылете стрелы к грузоподъемности базового автомобиля должно составлять 0,1...0,2.

Кроме того, установка кранового оборудования не должна существенно снижать коэффициент использования грузоподъемности автомобиля. У существующих автокранов он равен 0,73...0,84. При более низком коэффициенте использования грузоподъемности значительно повышается себестоимость транспортировки 1 т груза на всех расстояниях перевозок, и установка данного кранового оборудования на данный автомобиль становится экономически нецелесообразной.

Поэтому, учитывая ориентировочную массу кранового оборудования и место его расположения на автомобиле, необходимо определить нагрузки на оси автомобиля. Только в том случае, когда расчетные нагрузки на оси будут меньше допустимых или равны им, автомобиль может быть принят за базовый под установку автокрана.

Определенно осевых нагрузок автокрана

При установке кранового оборудования между кабиной и кузовом кузов базового автомобиля укорачивается на величину, необходимую для размещения рамы автокрана (450...500 мм). При этом заданное расположение центра тяжести автокрана по горизонтали будет смещено по сравнению с расположением центра тяжести базового автомобиля.

Рис 14. Схема для определения осевых нагрузок автокрана

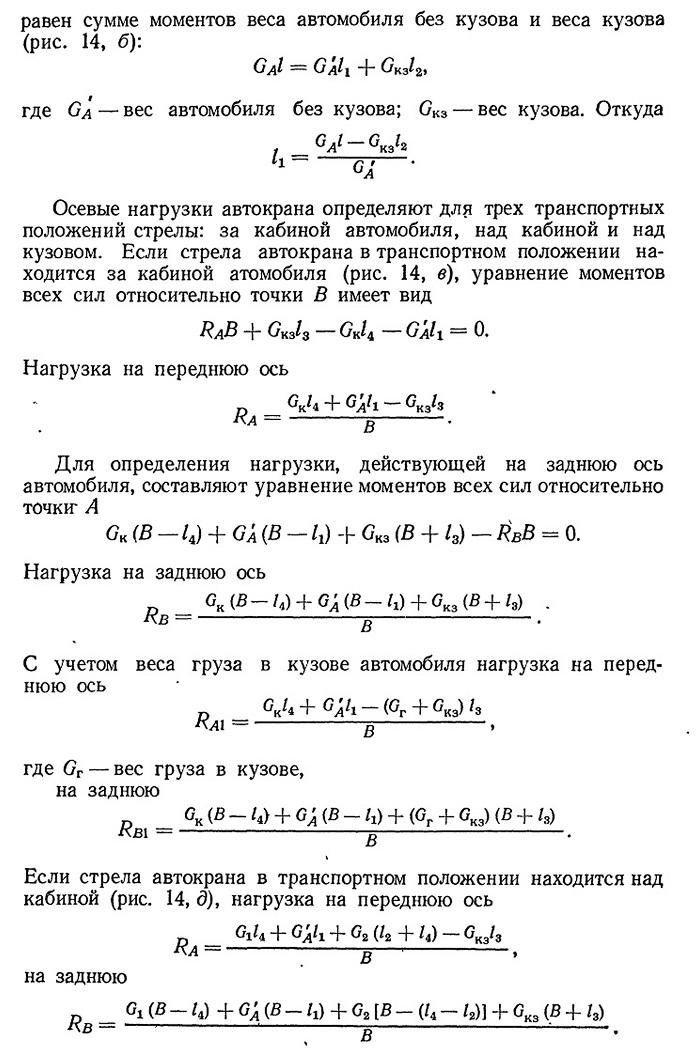

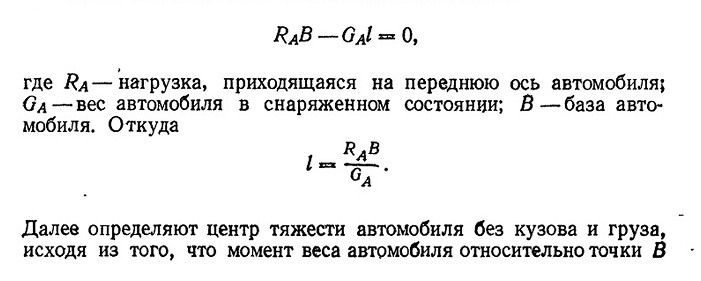

Для определения горизонтального расстояния l центра тяжести автомобиля без груза в кузове от оси заднего колеса составляют уравнение моментов всех сил относительно точки В (рис. 14, а):
