МЕТОДЫ ОПРЕДЕЛЕНИЯ ПАРАМЕТРОВ АВТОКРАНОВ С ОБЪЕМНЫМ ГИДРОПРИВОДОМ

Графоаналитический метод определения усилий в гидроцилиндрах и реакций в шарнирах стрелы

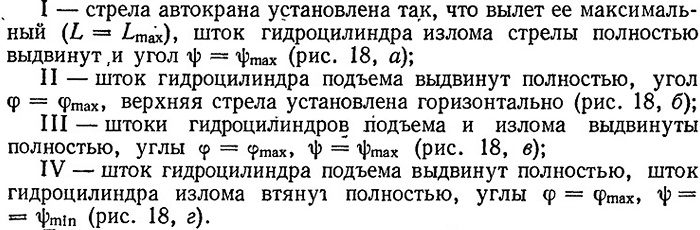

Усилия в гидроцилиндрах и реакции в шарнирах стрелы определяют при полностью выдвинутых удлинителе и подвижной балке для телескопических стрел или при полном выдвижении штока гидроцилиндра хобота для стрел с верхним звеном в виде гидроцилиндра при четырех основных положениях стрелы (табл. 5):

Для этих четырех основных положений стрелы при заданном вылете ее Lx по грузовой характеристике автокрана определяют

вес груза Gx с учетом элементов, затем рассчитывают усилия, действующие на гидроцилиндры, и реакции в шарнирах стрелы. Усилие, действующее на гидроцилиндр подъема

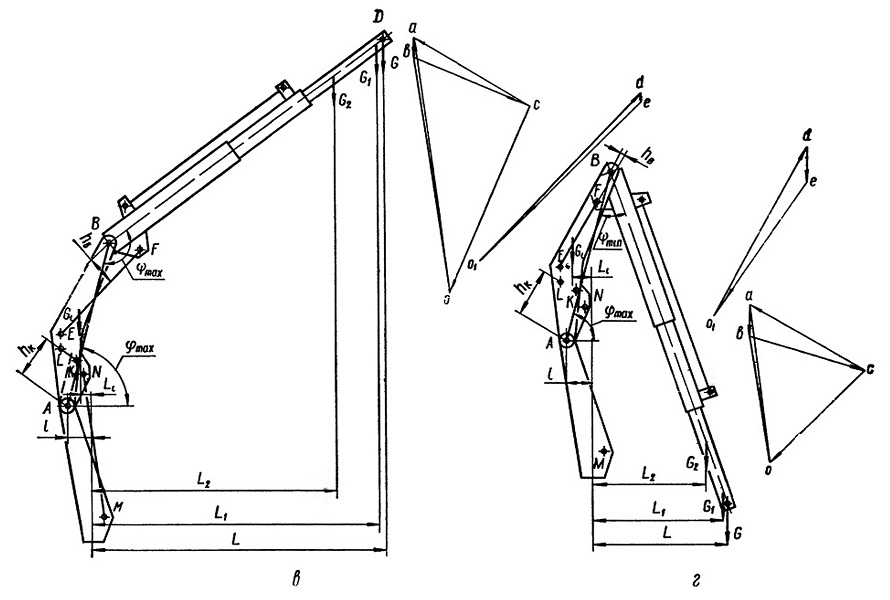

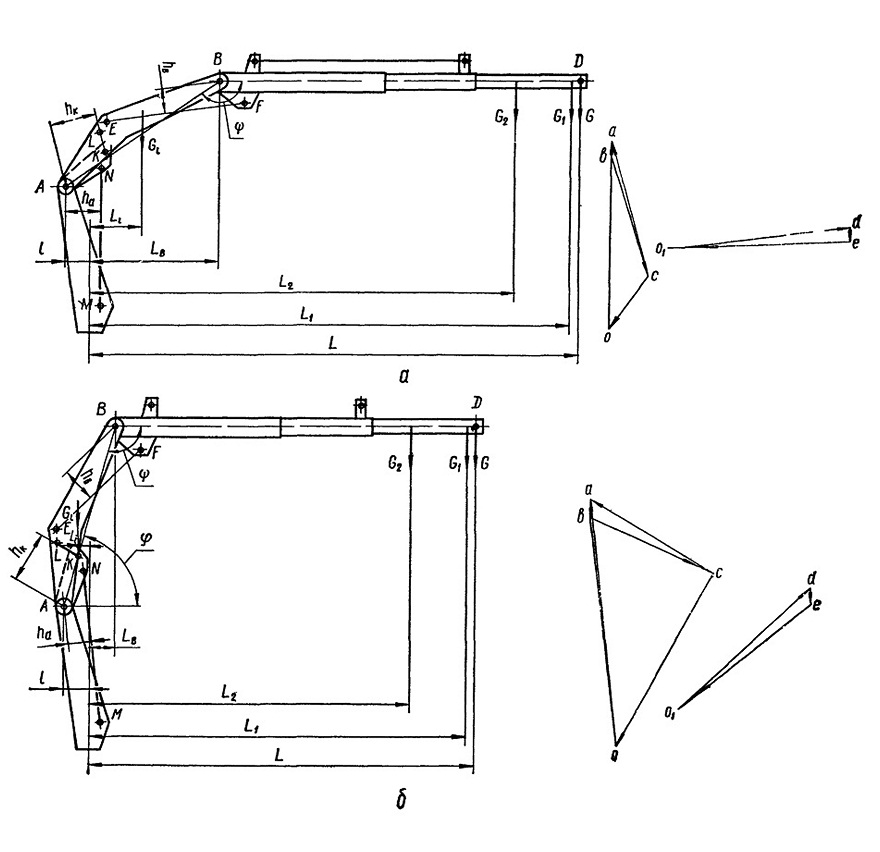

Рис. 18. Основные положения стрелы для графоаналитического расчета.

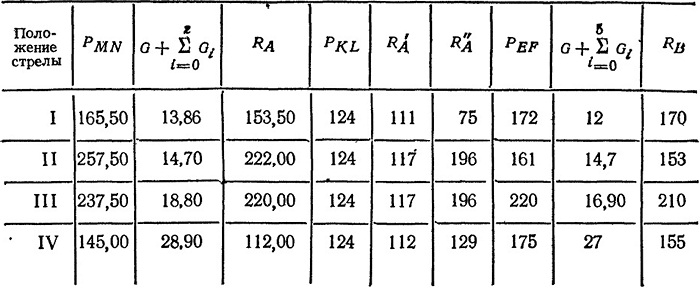

5. Усилия в гидроцилиндрах и реакции в шарнирах стрелы автокрана 4903, кН
