УСТОЙЧИВОСТЬ АВТОКРАНОВ

Метод определения устойчивости автокранов и соответствующие нормы ее регламентированы правилами Госгортехнадзора [6].

Устойчивость автокрана включает грузовую и собственную устойчивость и определяется для рабочего состояния автокрана. При расчете устойчивости автокранов учитывают такие их особенности, как невозможность совмещения операций (например, подъем и поворот) и работы автокрана только на выносных опорах.

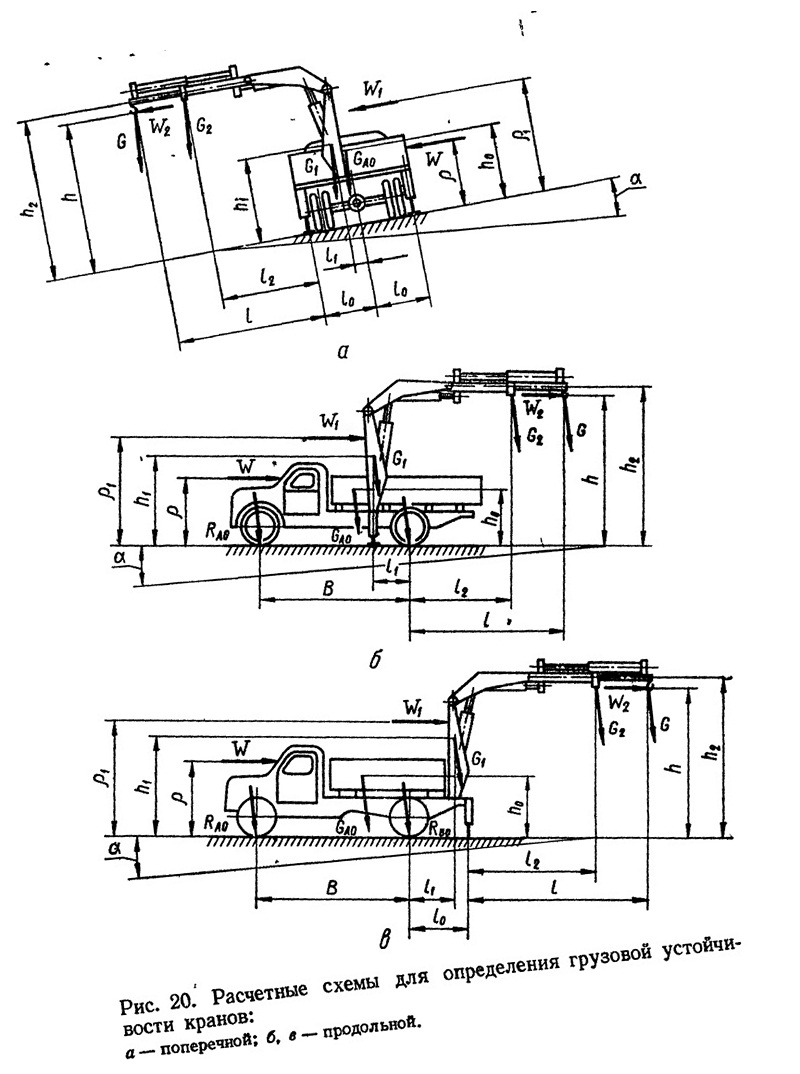

Устойчивость автокрана в поперечном направлении определяют следующим образом. В качестве ребра опрокидывания автокрана принимают линию, параллельную его продольной оси и проходящую через центр площадки, на которую опирается выносная опора (рис. 20, а).

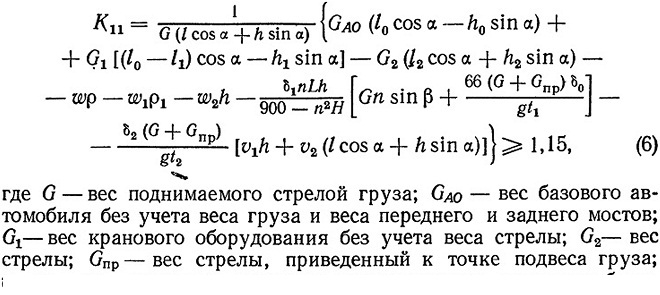

Коэффициент грузовой устойчивости К11 определяют как отношение удерживающего момента относительно ребра опрокидывания, создаваемого весом автокрана с учетом уменьшающих его дополнительных нагрузок (ветровых, инерционных) и влияния уклона площадки, к опрокидывающему моменту, создаваемому рабочим грузом. Он должен удовлетворять условию

 w, w1, w2— ветровая нагрузка соответственно для автомобиля, кранового оборудования и груза, действующая перпендикулярно к ребру опрокидывания и параллельно площадке, на которой установлен кран (определяется по ГОСТ 1451—65 для рабочего состояния крана);
