ГИДРОНАСОСЫ АВТОКРАНОВ С ОБЪЕМНЫМ ГИДРОПРИВОДОМ
Насосы предназначены для нагнетания рабочей жидкости в гидросистему
автокрана, т. е. для создания в гидросистеме определенного давления
рабочей жидкости и требуемого ее расхода. На автокранах применяются
шестеренные насосы НШ (ГОСТ 8753—71). Рабочее давление, развиваемое
насосом, указывается в его технической характеристике (табл. 8).
Требуемая производительность насоса зависит от геометрических параметров
автокрана, рабочих скоростей его звеньев и является величиной расчетной.
Высота подъема каждого звена стрелы известна из кинематической схемы
автокрана, а средние скорости подъема и опускания груза и поворота
стрелы указываются в техническом задании.
Для расчета необходимой производительности насоса, при которой
обеспечиваются заданные скорости звеньев автокрана, необходимо
определить время подъема груза, расход жидкости в гидроцилиндрах при
подъеме груза, его опускании и повороте стрелы.

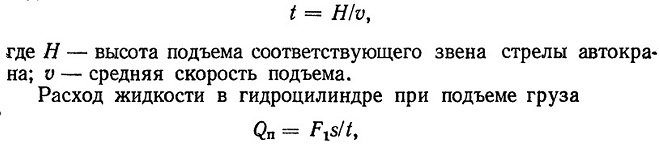

Время подъема груза при заданной высоте и средней скорости подъема

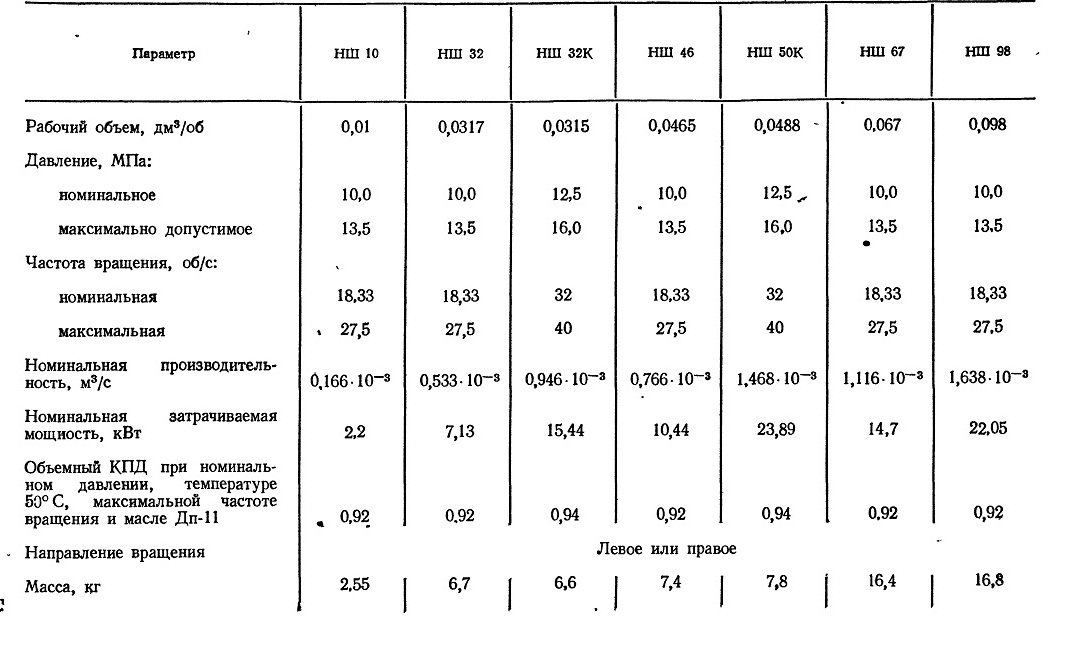

8. Техническая характеристика насосов НШ

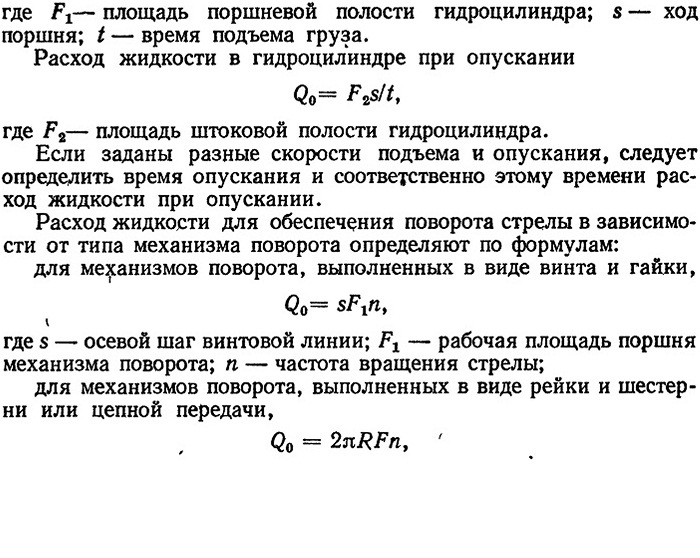

где R — радиус начальной окружности шестерни для реечного механизма поворота или радиус колонны по кронштейнам крепления цепей для цепного механизма поворота; F — площадь поршня; n — частота вращения стрелы.

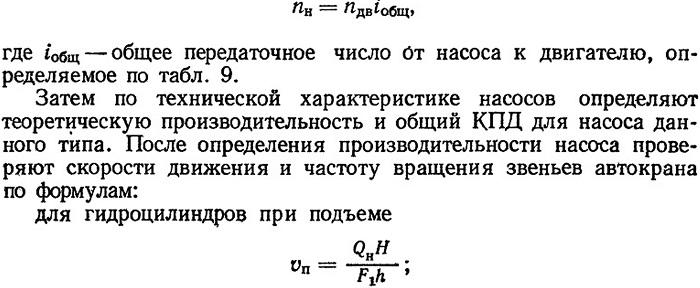

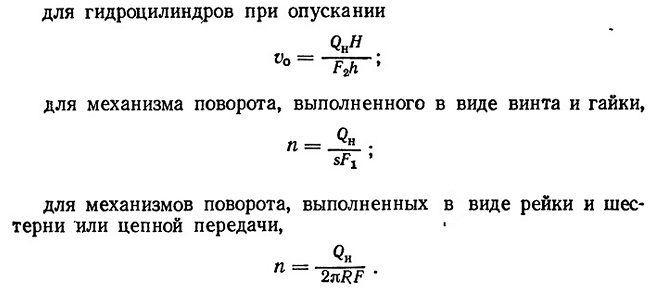

Расчет необходимой производительности насоса производят для каждого гидроцилиндра стрелы автокрана и выносных опор. При расчете расхода жидкости в гидроцилиндрах опор задаются обычно не скоростями движения звеньев, а временем на выдвижение и втягивание выносных опор. Полученные данные для удобства сводят в таблицу. Для сравнения в нее заносят и выбранную производительность насоса. Зная модель базового автомобиля, тип коробки отбора мощности и передаточное число от двигателя базового автомобиля к насосу и задаваясь средней частотой вращения коленчатого вала двигателя автомобиля, определяют частоту вращения насоса по формуле

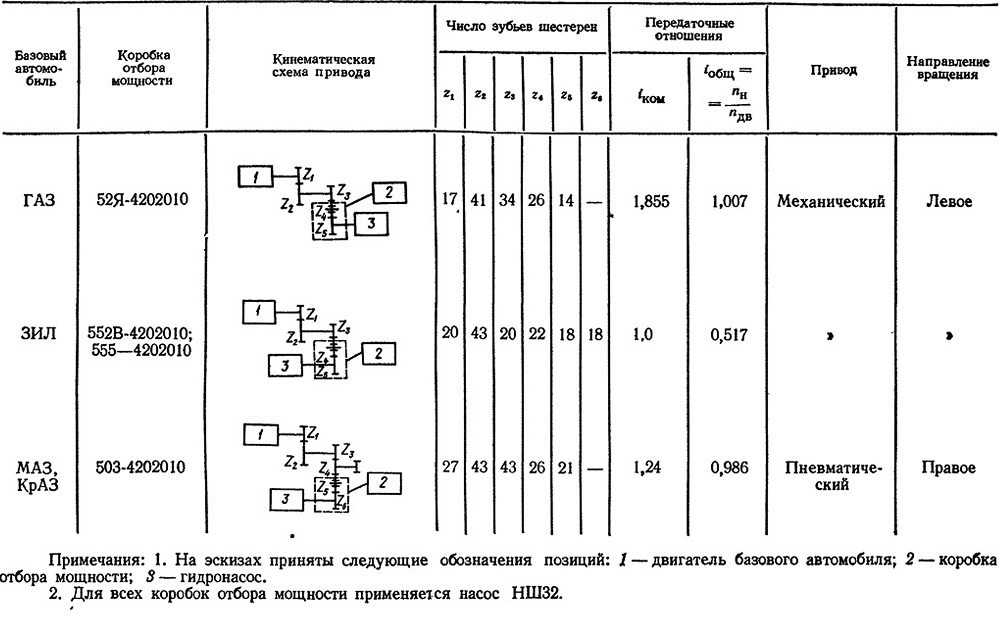

9. Кинематические схемы и параметры коробок отбора мощности
