ГРАФОАНАЛИТИЧЕСКИЕ И АНАЛИТИЧЕСКИЕ РАСЧЕТЫ АВТОКРАНОВ

ГРУЗОВАЯ ХАРАКТЕРИСТИКА АВТОКРАНОВ С ОБЪЕМНЫМ ГИДРОПРИВОДОМ


 При наличии в конструкции автокрана ограничителя грузового момента вес груза, поднимаемого стрелой, не является постоянным для данного автокрана, а зависит от вылета стрелы.

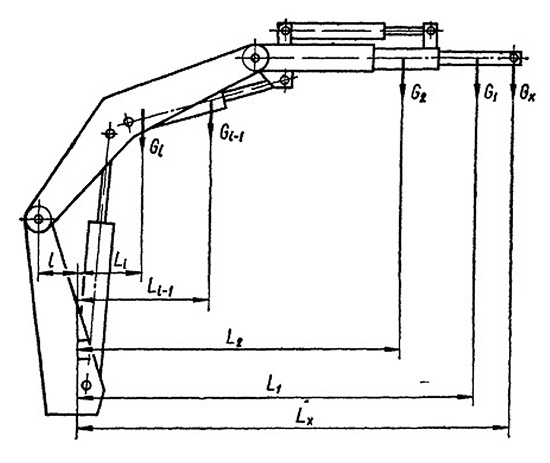

Рис. 16. Схема стрелы автокрана.

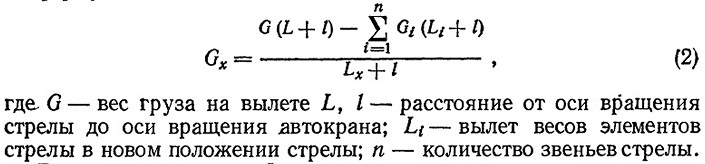

На любом новом вылете Lx телескопической стрелы (рис. 16) вес груза Gx зависит от веса элементов стрелы Gi и определяется на основании закона сохранения постоянства грузового момента по формуле

Вес груза на вылете L определяется техническим заданием на автокран.

Задаваясь различными положениями стрелы и определяя графически вылеты груза и весов элементов стрелы от оси вращения стрелы, по формуле (2) определяют ряд значений весов, которые можно поднимать безопасно стрелой автокрана. По этим данным строят грузовую характеристику автокрана, выражающую зависимость веса груза и вылета стрелы и веса ее элементов (рис. 17, кривая 1). На основании данных грузовой характеристики определяют реакции в шарнирах стрелы и усилия в ее звеньях.

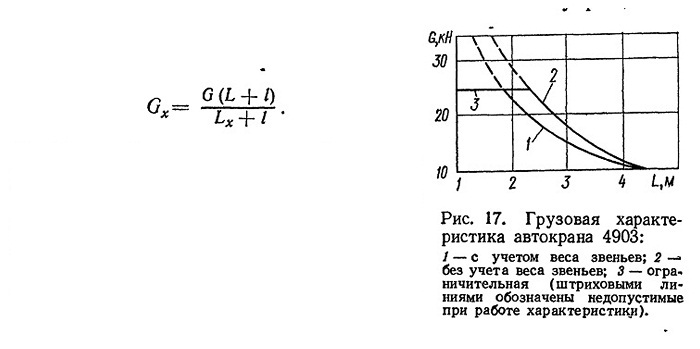

 При определении грузовой характеристики автокрана на стадии эскизного проектирования можно пользоваться упрощенной формулой для расчета веса груза на разных вылетах стрелы без учета веса ее звеньев:

График этой зависимости изображен на рис. 17 (кривая 2). Обычно грузовую характеристику ограничивают предельным весом груза, больше которого автокран поднимать не может по условиям прочности и работоспособности его узлов и деталей, а также его устойчивости (на рис. 17, кривая 3).
