2.10.11 МоАЗ-40484. Клапан ускорительный В исходном положении (расторможенном) сжатый воздух
подводится к выводам "Е" и

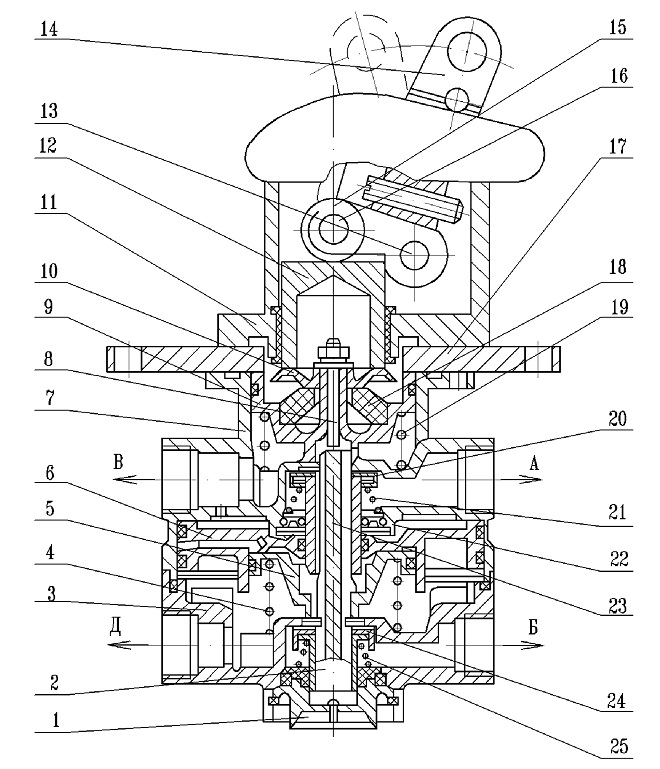

Рисунок 2.10.16 - .Кран тормозной 1 - окно выпускное; 2 - корпус нижнего клапана;
3 - корпус нижний; 4, 19, 21, 25 - пружина; 5 - поршень малый; 6 -
поршень большой; 7 - корпус верхний; 8 - винт; 9 - поршень верхний; 10 -
тарелка пружины; 11 - корпус рычага; 12 - толкатель; 13 - ось рычага; 14
- рычаг; 15 - ролик; 16 - ось ролика; 17 - плита опорная; 18 - элемент
уравновешивающий; 20 - клапан верхний; 22 - корпус верхнего клапана; 23
- шток; 24 - клапан нижний;

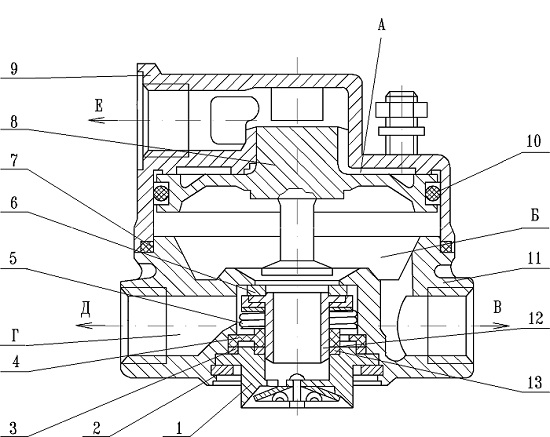

Рисунок 2.10.17 - Клапан ускорительный 1-клапан атмосферный; 2 - кольцо стопорное; 3,
7, 10, 13 - кольца уплотнительные;
При подведении сжатого воздуха к выводу "Е" он
поступает в полость "А", воздействуя на поршень 8, и перемещает его
вниз. Поршень своим седлом прижимается к клапану 6, при дальнейшем своем
перемещении перемещает корпус клапана 12 вниз и отрывает клапан 6 от
седла, выполненного в нижнем корпусе 11. Сжатый воздух, подведенный к
выводу "Д", через открытый клапан из полости "Г" проходит в полость "Б"
и, далее, через вывод "В" - к пружинному энергоаккумулятору.
Клапан 6, перемещаясь вместе с поршнем 8, упирается
в седло и разобщает полости "Б" и "Г". При дальнейшем движении поршня 8
он отрывается от клапана 6, сообщая полость “Б” через корпус 12 и
атмосферный клапан 1 с атмосферой.
