МоАЗ-40484. Энергоаккумулятор пружинный

Пружинный энергоаккумулятор (рисунок 2.10.5) предназначен для приведения в действие стояночного и запасного тормозов при выпуске или отсутствии сжатого воздуха в системе.

В исходном положении (при положении рукоятки ручного тормозного крана в положение "расторможено" и наличии сжатого воздуха в системе) сжатый воздух подается в полость энергоаккумулятора и поршень 3, преодолевая сопротивление пружины 6, перемещается в крайнее правое положение. Вилка 10 поворачивает рычаг стояночного тормозного механизма.

Колодки под действием стяжных пружин отходят от тормозного барабана. Стояночный тормозной механизм расторможен.

При пользовании стояночной тормозной системой или при аварийном торможении сжатый воздух из полости цилиндра посредством ручного тормозного крана обратного действия выпускается в атмосферу. При снижении давления воздуха поршень 3 со штоком под действием пружины 6 перемещается и поворачивает регулировочный рычаг с разжимным кулаком, который прижимает колодки к тормозном барабану с силой, пропорциональной величине снижения давления в полости энергоаккумулятора. В случае отсутствия сжатого воздуха в контуре стояночной тормозной системы можно механически растормозить стояночный тормозной механизм, для чего необходимо поворачивать ключом S-30 направляющую 8 с гайкой до полного сжатия пружины и полного растормаживания стояночного тормоза.

Необходимо помнить: этот способ растормаживания может применяться только в некоторых случаях, как, например, для буксировки потерпевшего аварию погрузчика или при необходимости срочной эвакуации.

Разборку, осмотр, чистку и смазку деталей пружинного энергоаккумулятора должен производить квалифицированный механик только в условиях мастерской на специальном приспособлении с соблюдением мер техники безопасности.

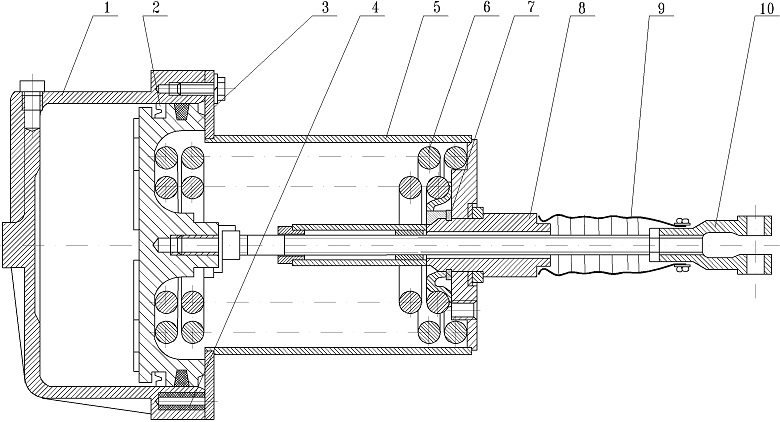

Рисунок 2.10.5 - Энергоаккумулятор пружинный
1 - крышка; 2 - манжета; 3 - поршень со штоком; 4 - фильтр; 5 - корпус цилиндра; 6 - пружина; 7 - кольцо; 8 - направляющая с гайкой; 9 - чехол защитный; 10 - вилка штока.
