Рисунок 33- Камера тормозная (тип 24) троллейбуса 42003А

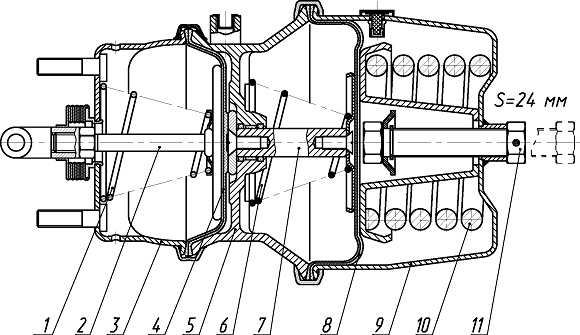

Рисунок 34 - Камера тормозная с энергоаккумулятором тип 24/24 троллейбуса 42003А

1,6,10-пружина, 2-шток, 3,9-цилиндр, 4,8-диафрагма.
5-фланец цилиндра, 7-толкатель, 11-5олт


Рисунок 35 - Токоприемник с пневмоприводом ТПП троллейбуса 42003А

1-цилиндр фиксации, 2-токоведущий провод, 3-цилиндр опускания,
4-серьга, 5-у пор, 6-держа те ль, 7-штанга токоприемника,
8-головка токоприемника, 9-выключатель, 10-рычаг с магнитом

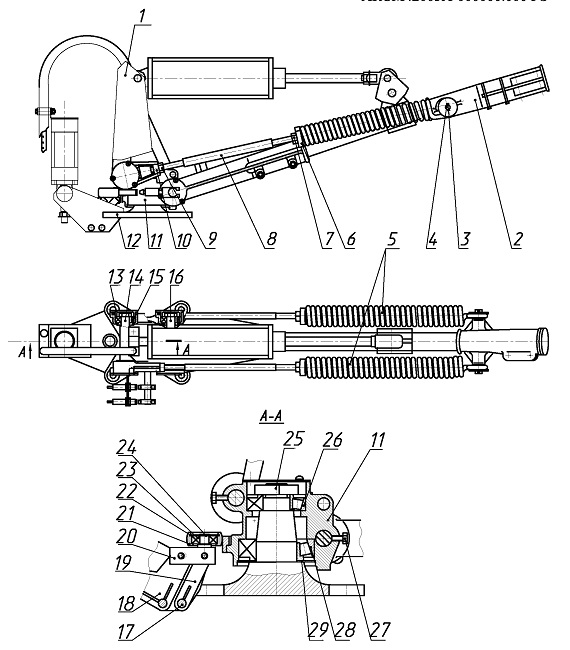

Рисунок 36 - Основание токоприемника со штангодержателем троллейбуса 42003А

1-кожух, 2-штангодвржатель, 3-шай5а, 4-шплинт, 5-пружина,
6-держатель, 7,9,25-гайка, 8-тяга, 10-шарнир,11-корпус,
12-опора, 13-крышка, 14-ось, 15,23,26,28-подшипник,
16-валик, 17-ось, 18,19-рычаг,20-поводок, 21-ролик,
22,24-кольцо,27-болт, 29-шайба

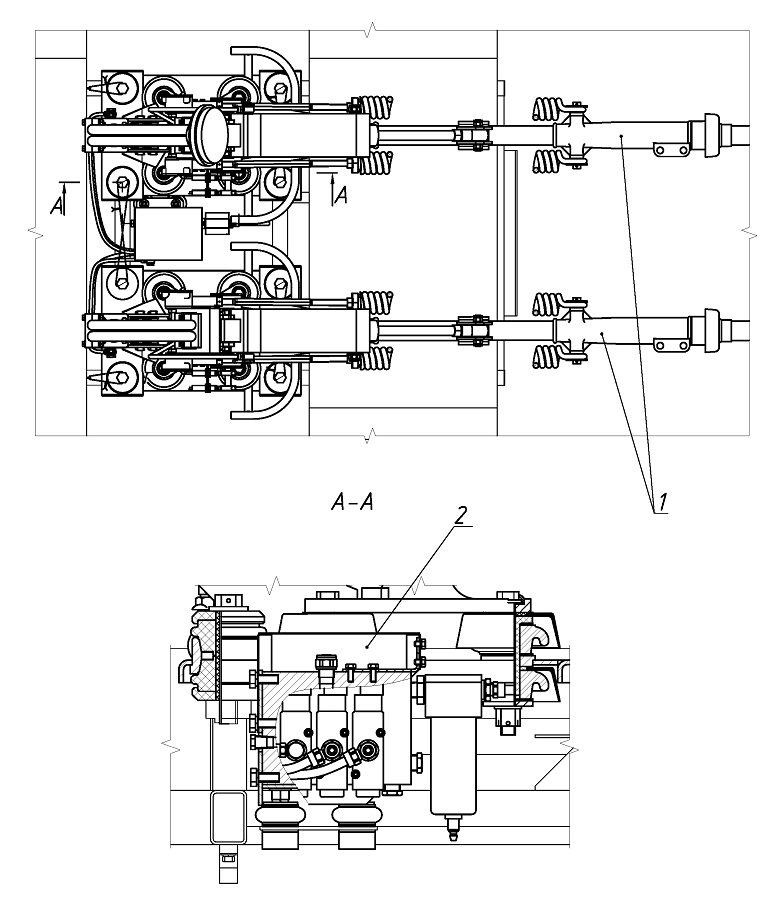

Рисунок 37 - Установка токоприемника с пневмоприводом троллейбуса 42003А

1- токоприемник с пневмоприводом, 2-блок БПРЗ
