Троллейбус 42003А. Альбом иллюстраций и схем - часть 4

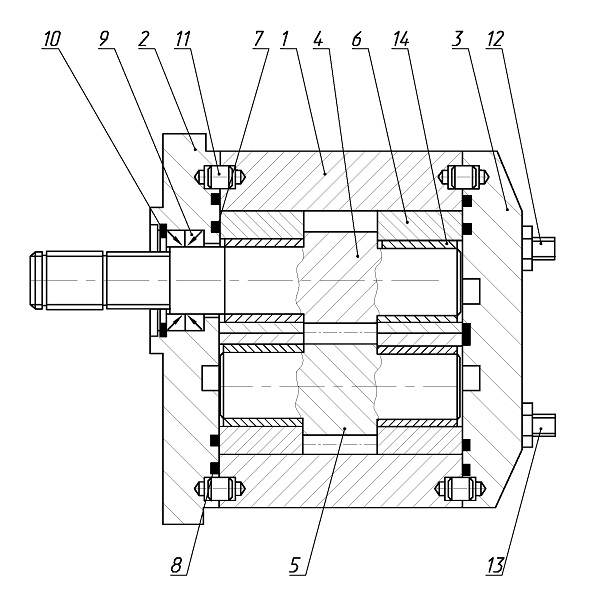

Рисунок 15 - Насос НШ16Г-ЗЛ троллейбуса 42003А 1 - корпус, 2 -крышка передняя, 3 - крышка задняя, 4 - шестерня Ведущая, 5 - шестерня Ведомая, 6 - подшипник, 7,9- манжета, 8 - кольцо уплотнительное, 10 - кольцо стопорное, 11 - штифт, 12 - болт, 13 - гайка, 14 - подшипник фторопластовый

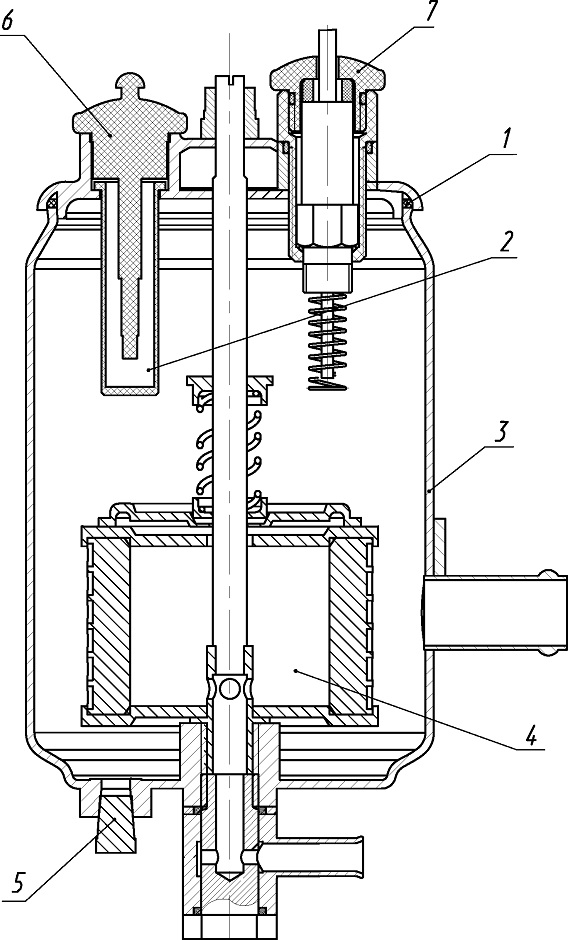

Рисунок 16 - Бак масляный троллейбуса 42003А 1 - уплотнитель, 2 - элемент залибной, 3 -
корпус,

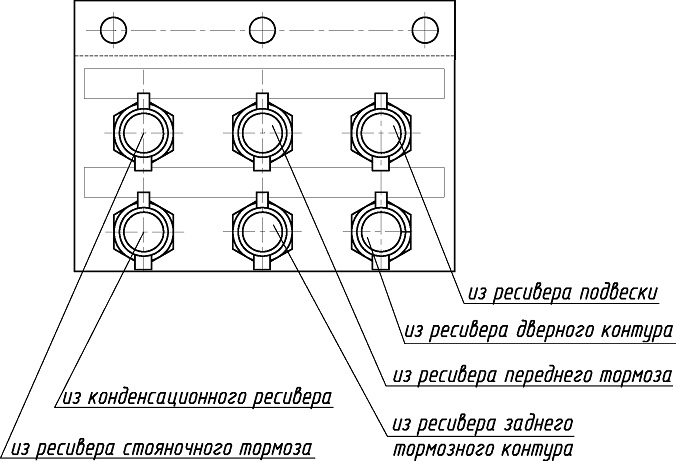

Рисунок 17 - Панель контрольных выводов троллейбуса 42003А

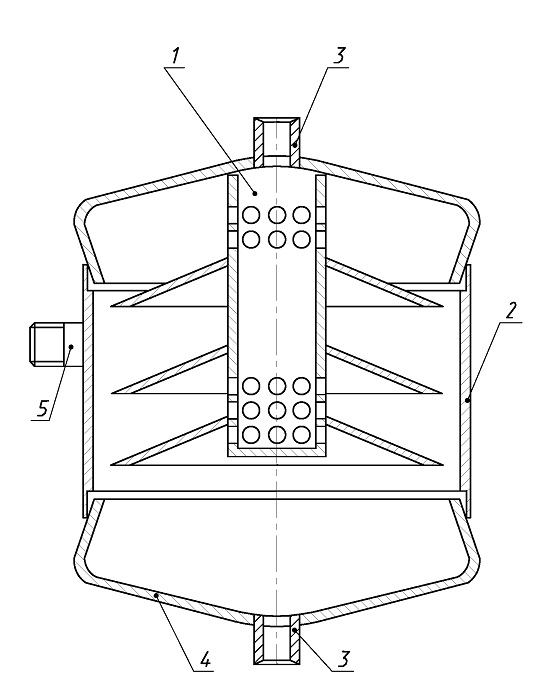

Рисунок 18 - Маслоотделитель троллейбуса 42003А 1 - отражатель, 2 - корпус, 3 - выходной штуцер, 4 - днище, 5 - входной штуцер

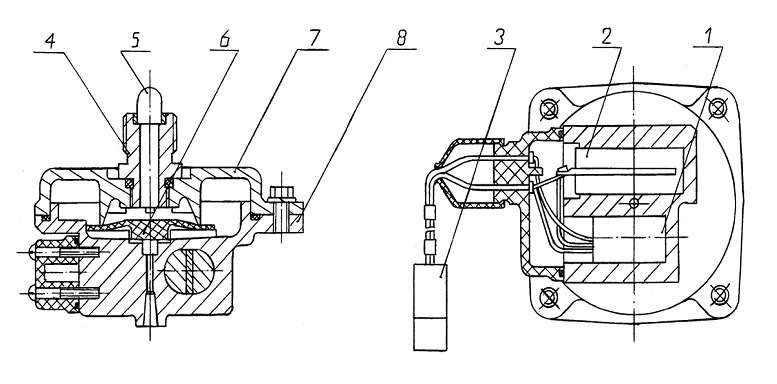

Рисунок 19 — Клапан автоматического слива конденсата троллейбуса 42003А 1 - термодатчик, 2 - термонагревателъный
элемент, 3 - соединительная колодка, 4 - штуцер,

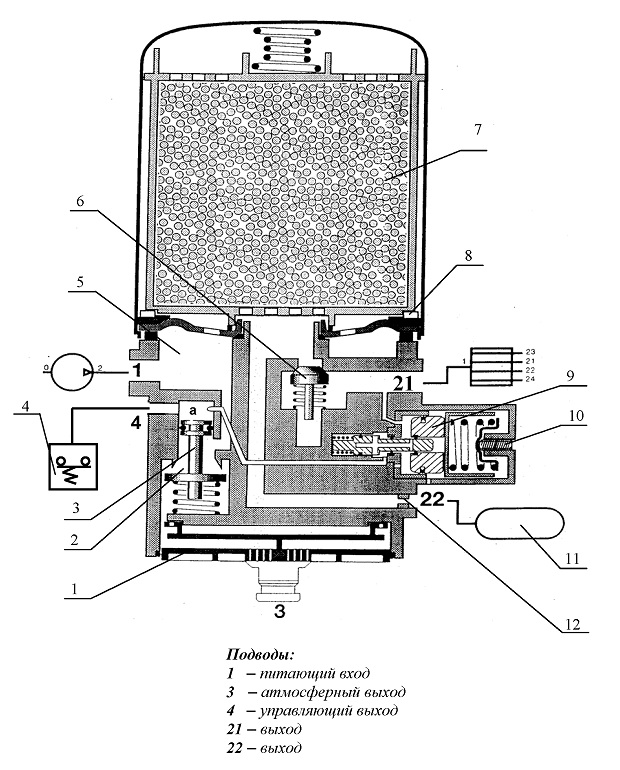

Рисунок 20 — Осушитель воздуха троллейбуса 42003А 1 - глушитель, 2 - выпускное отверстие, 3 -
выхлопной клапан, 4 - датчик управления работой компрессора, 5 - камера
предварительного удаления влаги, 6 - обратный клапан, 7 -
гранулообразный осушающий порошок, 8 - фильтр,

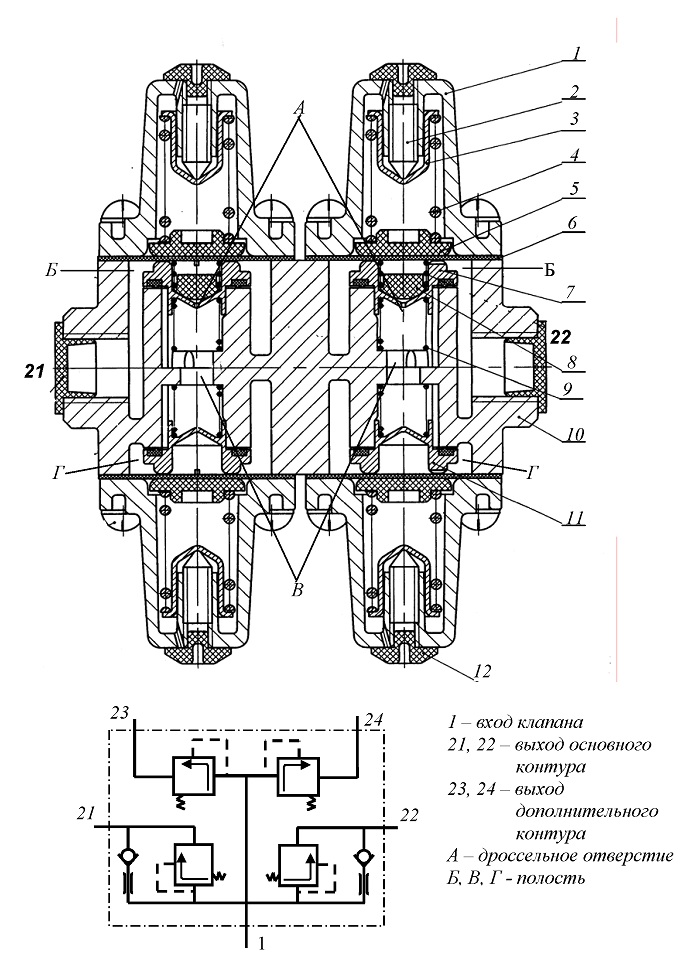

Рисунок 21 — Клапан четырехконтурный троллейбуса 42003А 1 - крышка, 2 - винт, 3 - втулка, 4 - пружина, 5
- направляющая пружина,

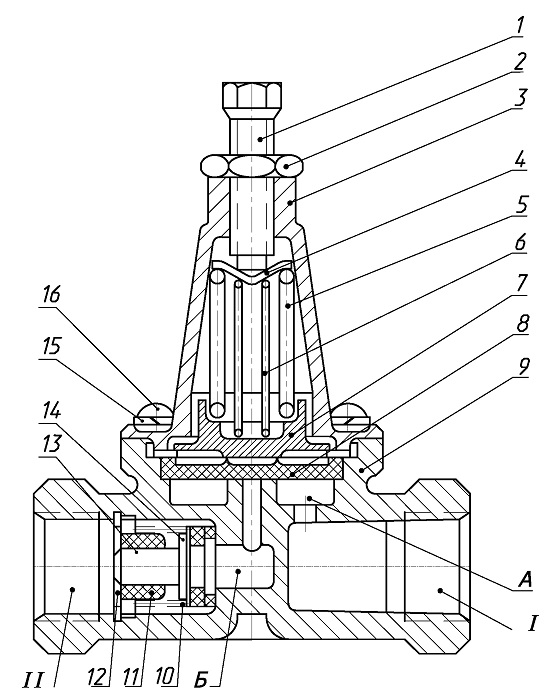

Рисунок 22 - Клапан одинарный защитный троллейбуса 42003А 1- регулировочный бинт, 2-гайка, 3-крышка
4-тарелка,
