Троллейбус 42003А. Альбом иллюстраций и схем - часть 2

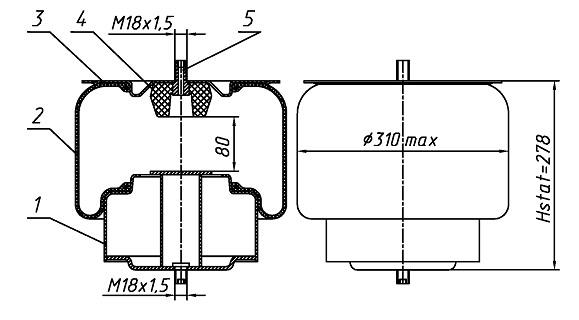

Рисунок 5 - Элемент пневматический упругий передней подвески троллейбуса 42003А

1-поршень, 2-оболочка, 3-фланец, 4-буфер, 5-штуцер

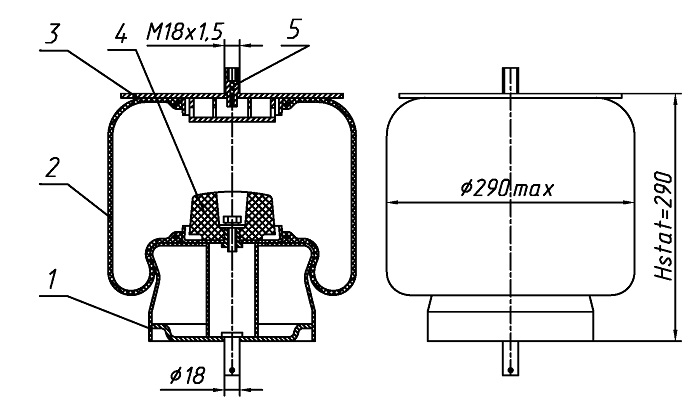

Рисунок 6 - Элемент пневматический упругий задней подвески троллейбуса 42003А

1-поршень, 2-оболочка, 3-фланец, 4-буфер, 5-штуцер

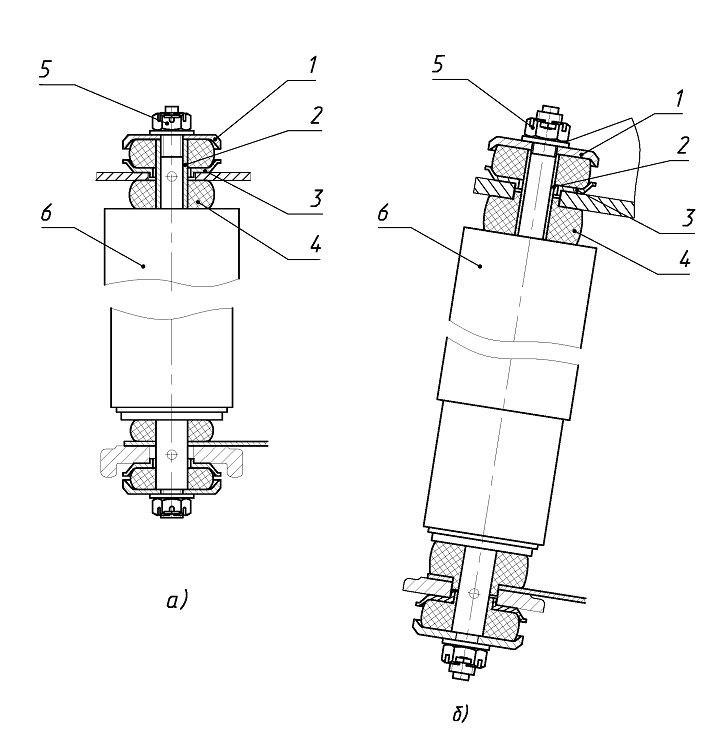

Рисунок 7 - Установка амортизаторов: а-передней оси 5-ведущего моста троллейбуса 42003А

1,3-тарелка, 2-Втулка, 4-подушка, 5-гайка, 6-амортизатор

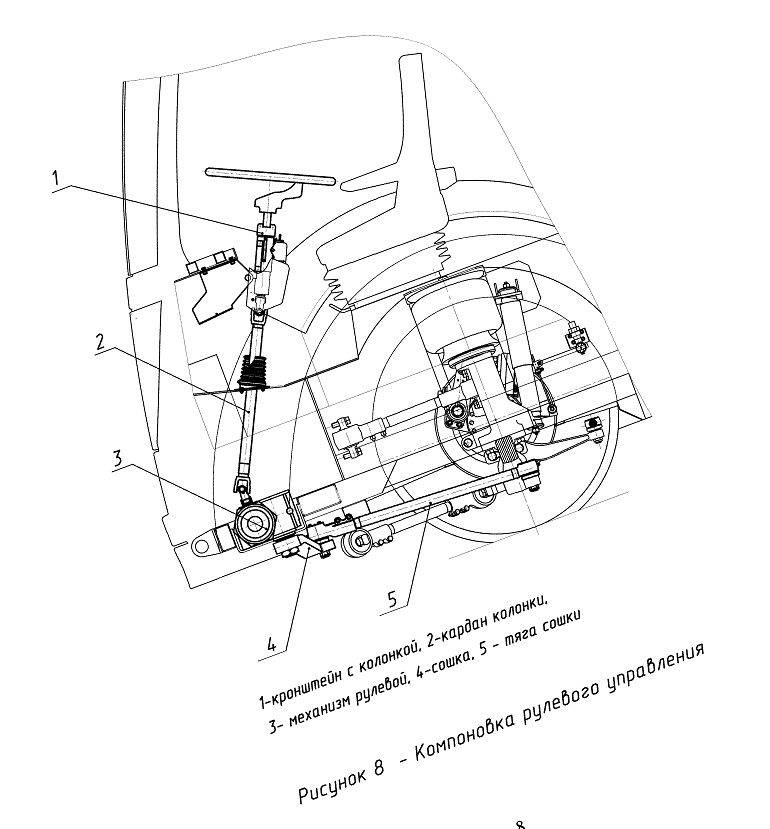

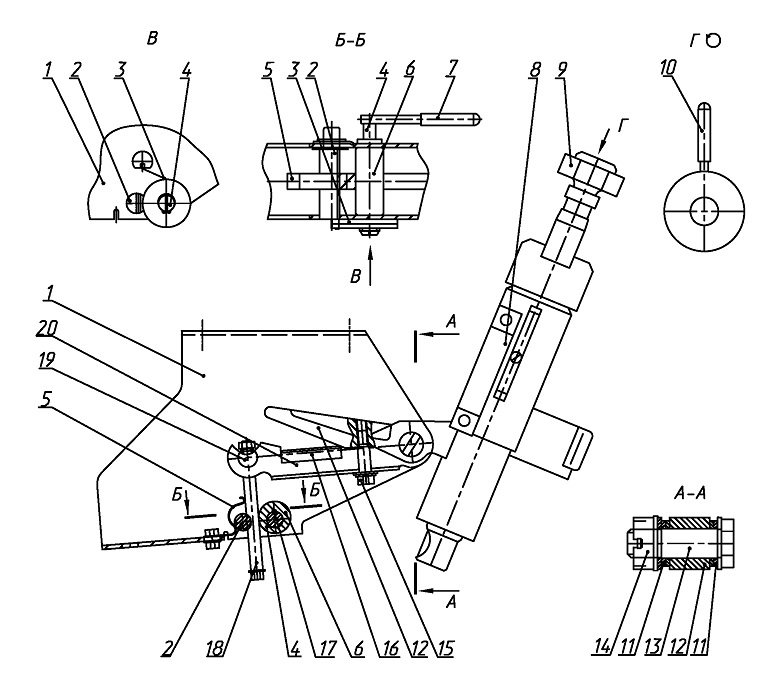

Рисунок 9 - Регулируемая рулевая колонка с травмо5езопасным устройством троллейбуса 42003А

1-кронштейн, 2-ось с треугольными шлицами, 3-спиральная пружина,
4-ось эксцентрика, 5-пружинная пластина, 6-эксцентрик, 7,10-рукоятка
8-рулебая колонка, 9,14-гайка, 11-шай5а, 12-рычаг, 13-ось, 15-болт, 16-срезная пластина, 17-шпонка, 18-рейка с треугольными шлицами, 19-палец, 20-поборотная пластина
