Троллейбус 42003А. Альбом иллюстраций и схем - часть 8

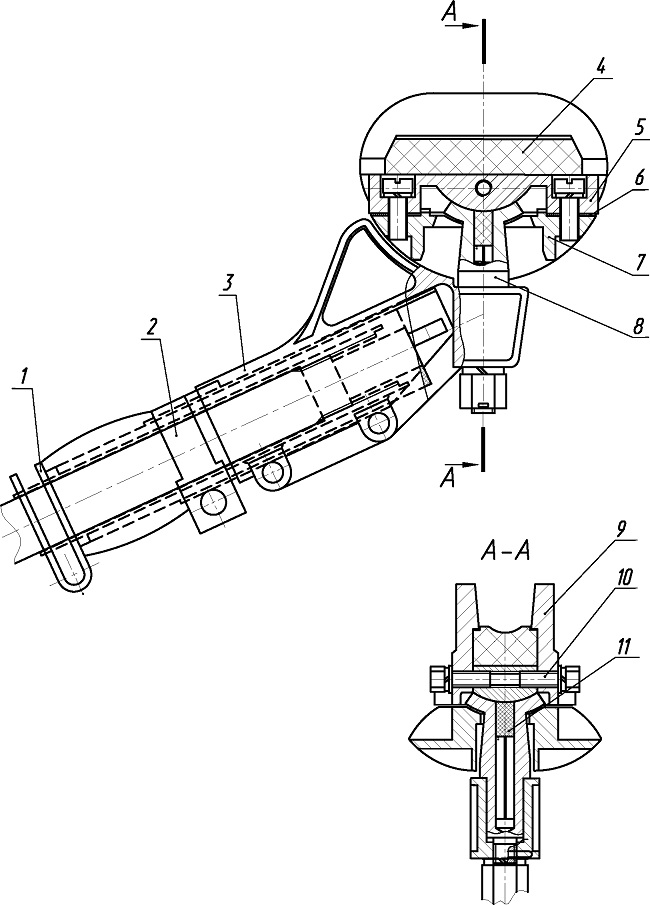

Рисунок 38 - Головка токоприемника троллейбуса 42003А
1-хомут, 2-быбод, 5-держатель, 4-бстабка
троллейбусная,
5-бкладыш, 6-прокладка, 7-держатель, 8-пята,
9-щека, 10-ёолт, 11-контакт

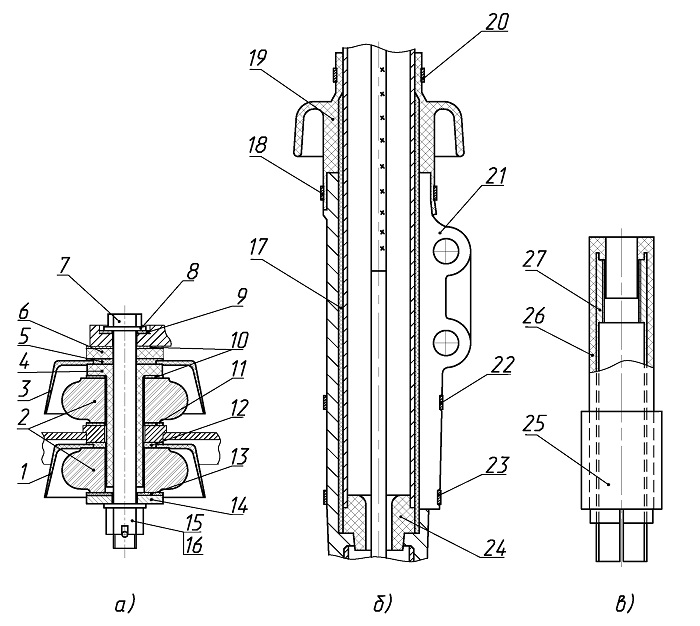

Рисунок 39 - Изоляторы троллейбуса 42003А: а) токоприемников 5)
штанги в) головки
1,3-колпачок, 2-фарфороВый изолятор,4-Втулка
(пресс-материал АГ-Ш. 5,6,12-полиамидная Втулка, 7-болт, 8-набор шайб,
9,10,11,13-полиэтиленоВая Втулка, 14-шайба, 15-гайка, 16-шплинт
17-трубка изоляционная, 18,20,22,23-хомут,19-резиноВый изолятор,
21-резиноВая прокладка, 24-Втулка (пресс-материал АГ-4В),
25-трубка изоляционная, 26-полиэтилен или Гроднамид,27-труба
Рисунок 40 - Схема пневматическая принципиальная
системы штангоулавливания троллейбуса 42003А
А1 - блок БПР
А2, АЗ - токоприемник с пневмоприводом ТПП
Г1, Г2, ГЗ - глушитель
ДР1. ДР2 - пневмодроссель
Р1, Р2, РЗ - распределитель
Ф1 - фильтр
Ц1, Ц2 - цилиндры

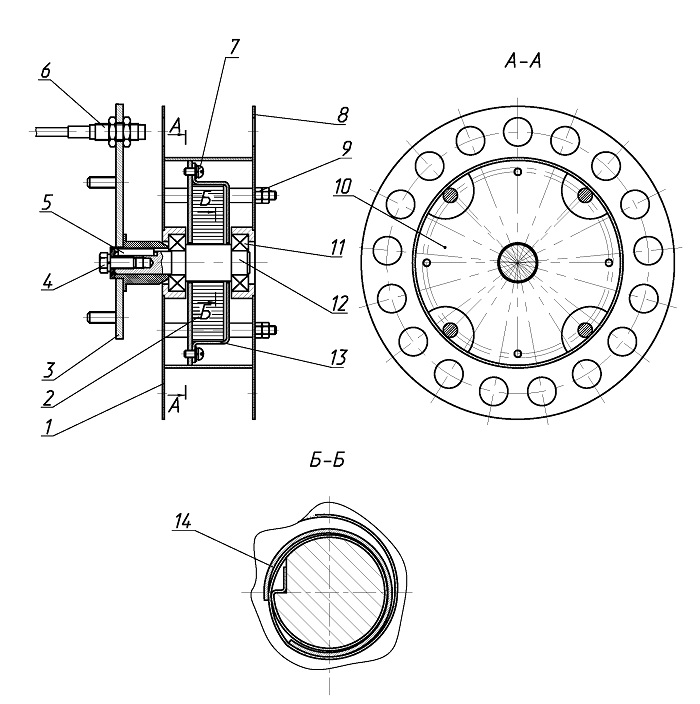

Рисунок 41 - Механизм сматывания шнура троллейбуса 42003А
1,8-щека, 2-пружина натяжная, 3-кронштейн, 4-болт, 5-шпонка, 6-датчик,
7-бинт, 9-гайка, 10-барабан, 11-подшипник,12-бал, 13-основание,14-кольцо
пружинное
