Троллейбус 42003А. Альбом иллюстраций и схем - часть 9

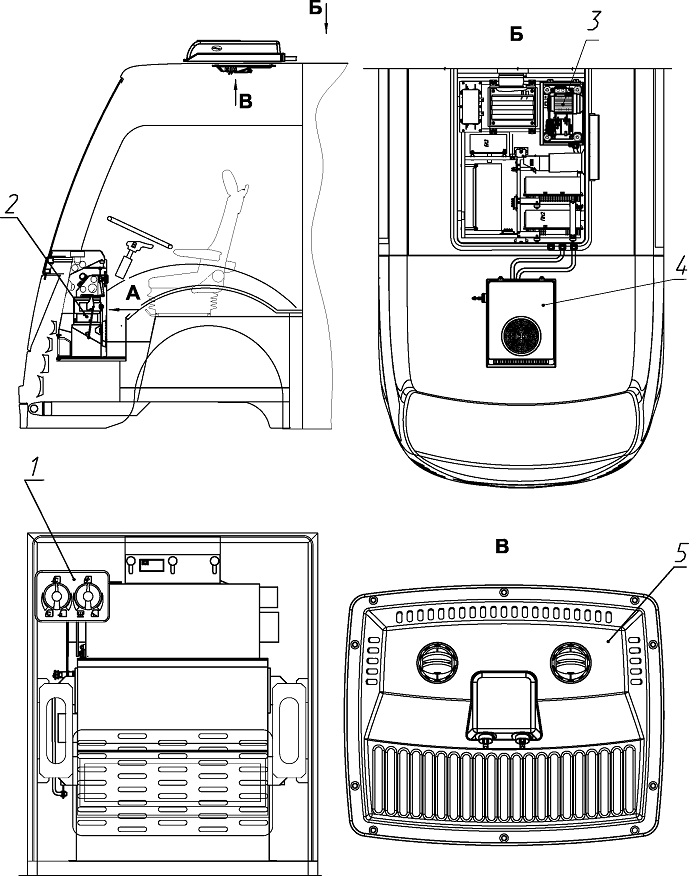

Рисунок 42 - Отопление кабины, установка кондиционера троллейбуса 42003А

1-панель управления электропечью, 2-электропечь кабины, 3-компрессор кондиционера, 4- конденсатор кондиционера,
5-панель распределительная

Рисунок 41 - Отопление троллейбуса 42003А

1 - электрокалорифер в сборе - 2 шт.
2 - электрокалорифер ЭК1 - 1 шт.

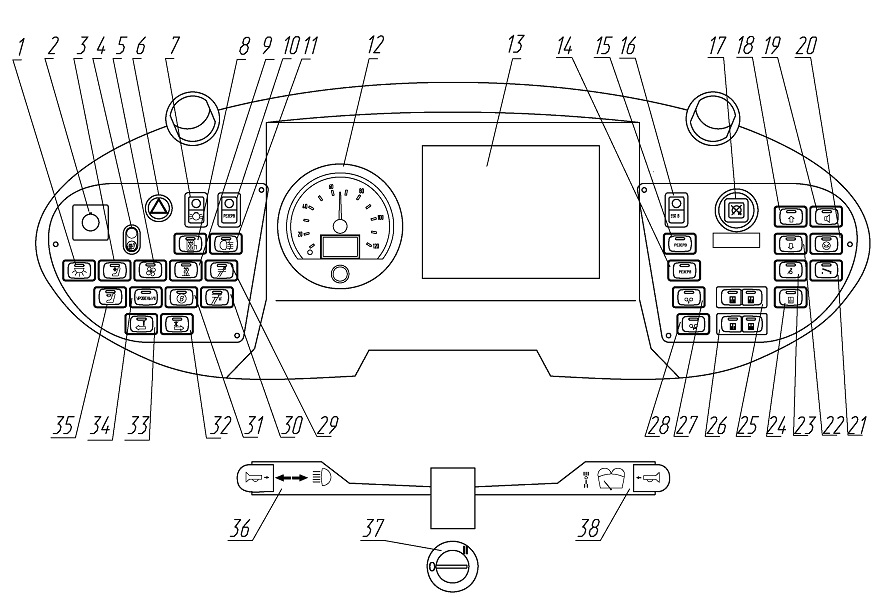

Рисунок 44 - Пульт водителя троллейбуса 42003А

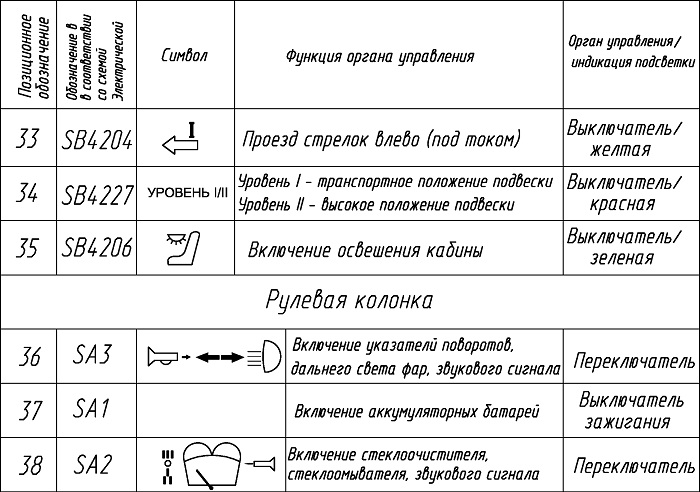

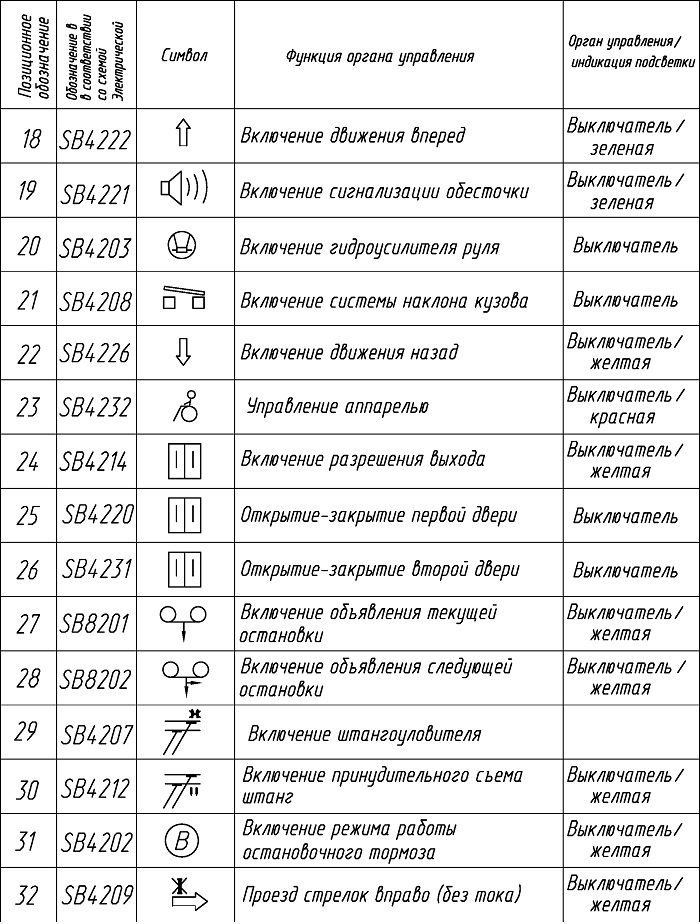

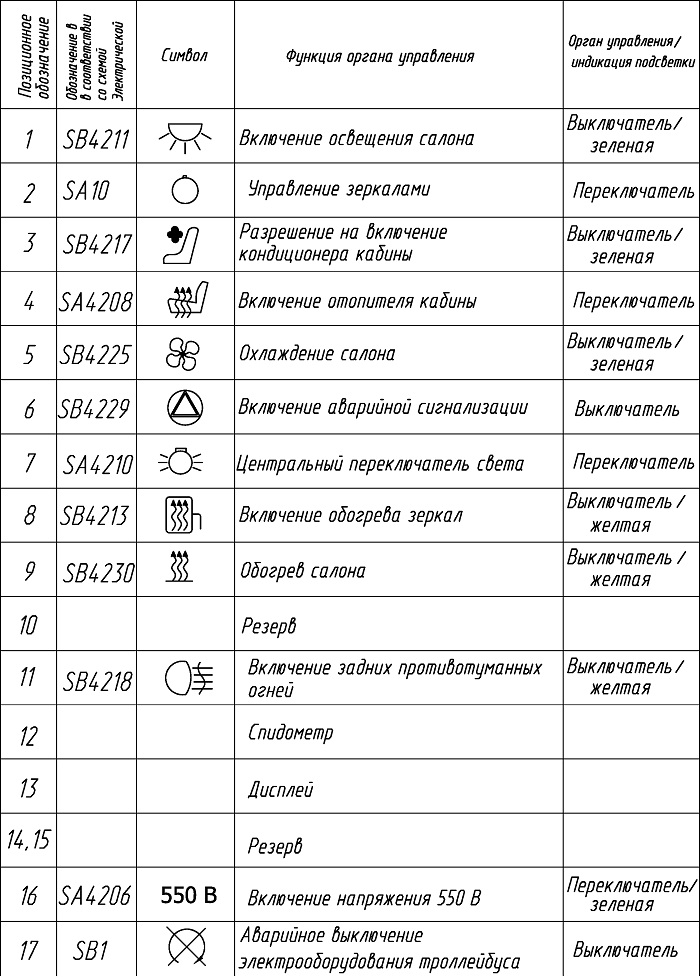

Таблица 2.1 (символы к рисунку 44 - Пульт водителя)
