Троллейбус 42003А. Альбом иллюстраций и схем - часть 10

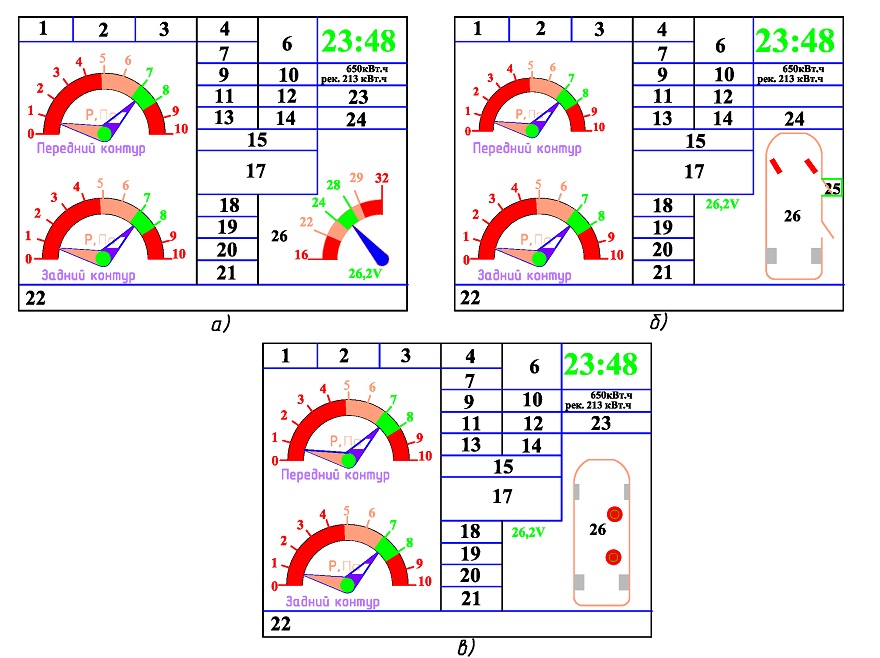

Рисунок 45 - Дисплей пульта водителя троллейбуса 42003А
а) до время движения (основной)
б) на остановке при открытых дверях или с выдвинутой аппарелью
в) при требовании открытия дверей (при движении загорается на 5 сек, затем загорается экран а) + символ в зоне 24)

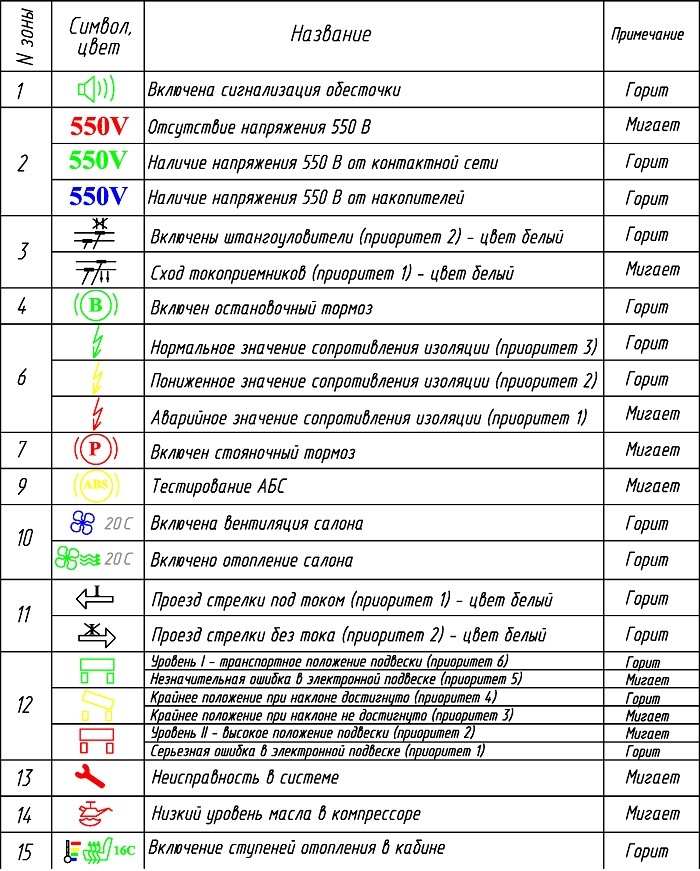

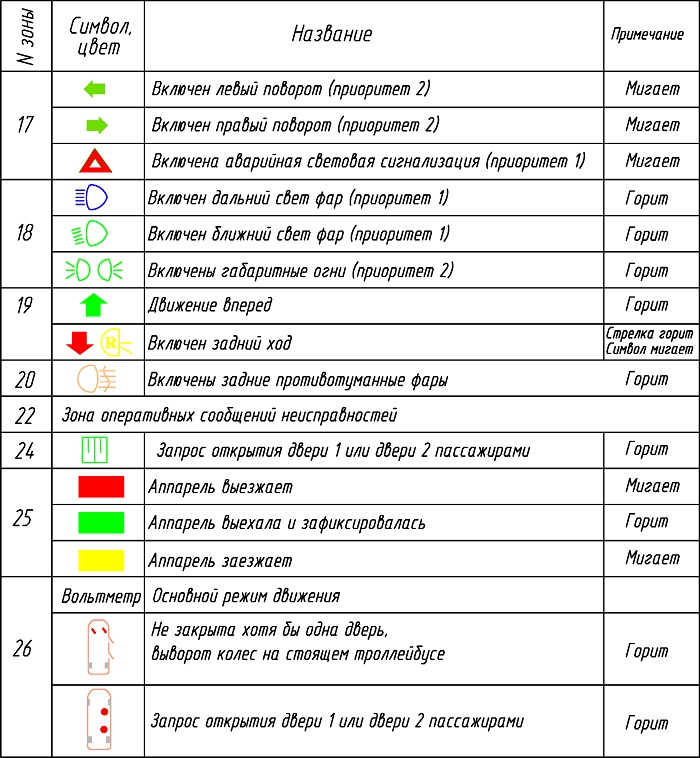

Таблица 2.2 (символы к рисунку 45 - Дисплей пульта Водителя)
