Троллейбус 42003А. Альбом иллюстраций и схем - часть 5

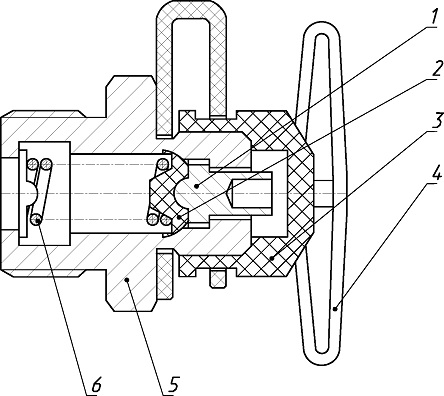

Рисунок 23 - Клапан контрольного вывода троллейбуса 42003А

1 - патрубок, 2 - клапан, 3 - шайба, 4 - гайка,
5 - корпус клапана, 6 - пружина

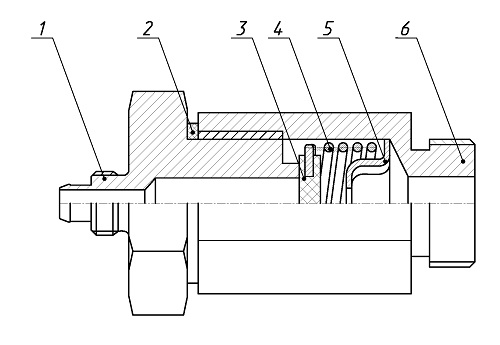

Рисунок 24 - Клапан обратный троллейбуса 42003А

1 - переходник, 2 - шайба, 3 - клапан, 4 - пружина, 5 - упор, 6 - корпус

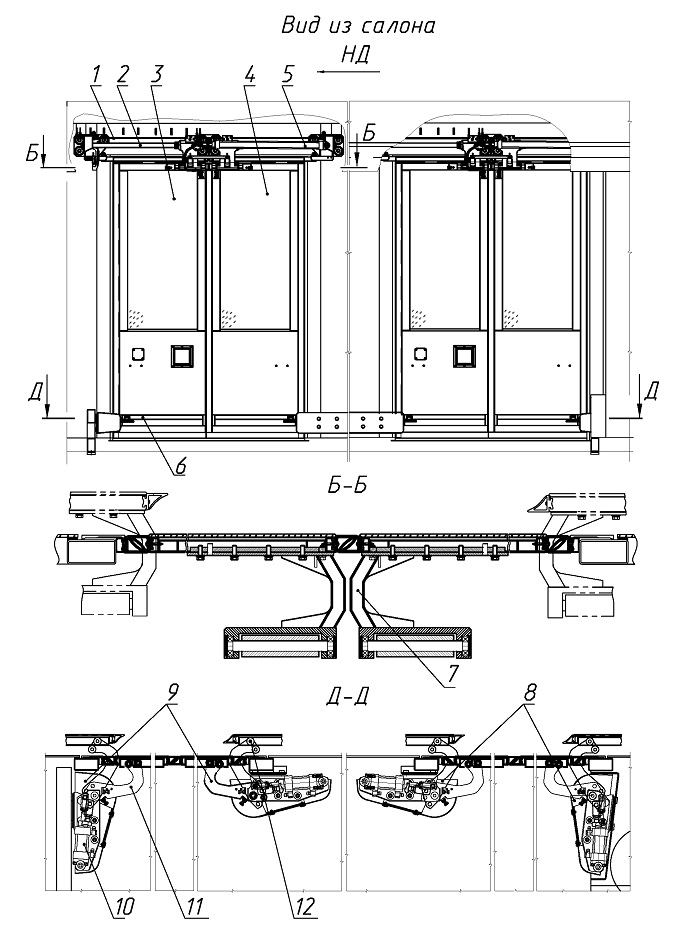

Рисунок 25 - Привод двери троллейбуса 42003А
I-трос, 2,6-направляющая, 3, 4-дверное полотно, 5-пневмоцилиндр верхнего привода, 7-держатель, 8,9-нижний привод, 10-пневмоцилиндр нижнего привода,
II-рычажный механизм, 12-роликовый механизм

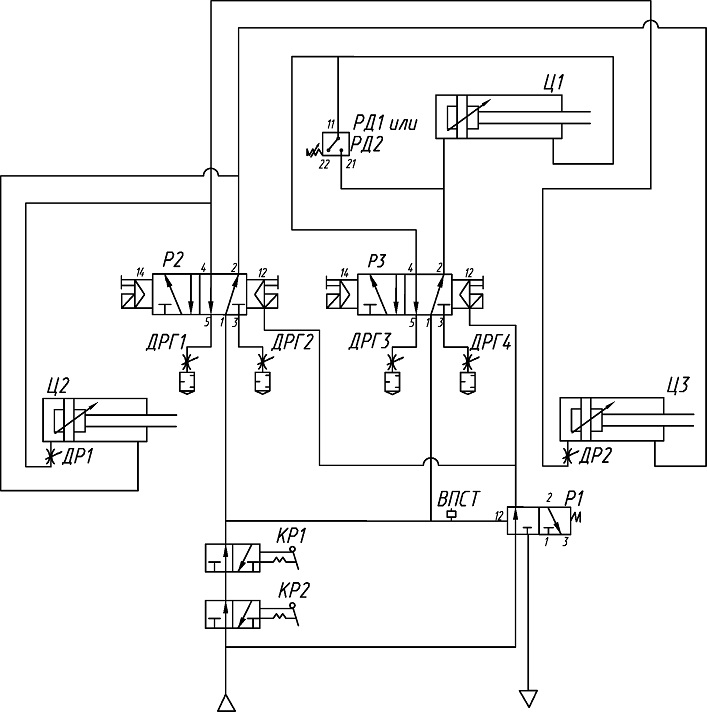

Рисунок 26 - Схема пневматическая принципиальная привода двери троллейбуса 42003А

ВПСТ - выключатель пнебматического сигнала торможения ДР1, ДР2 - пневмодроссель
ДРГ 1...ДРГ4 - пнедмодроссель с втулкой-глушителем
КР1. КР2 - кран аварийного отрывания
Р1. Р2. РЗ - распределитель
РД1, РД2 - реле дифференциальное
Ц1, Ц2, Ц3 - цилиндр

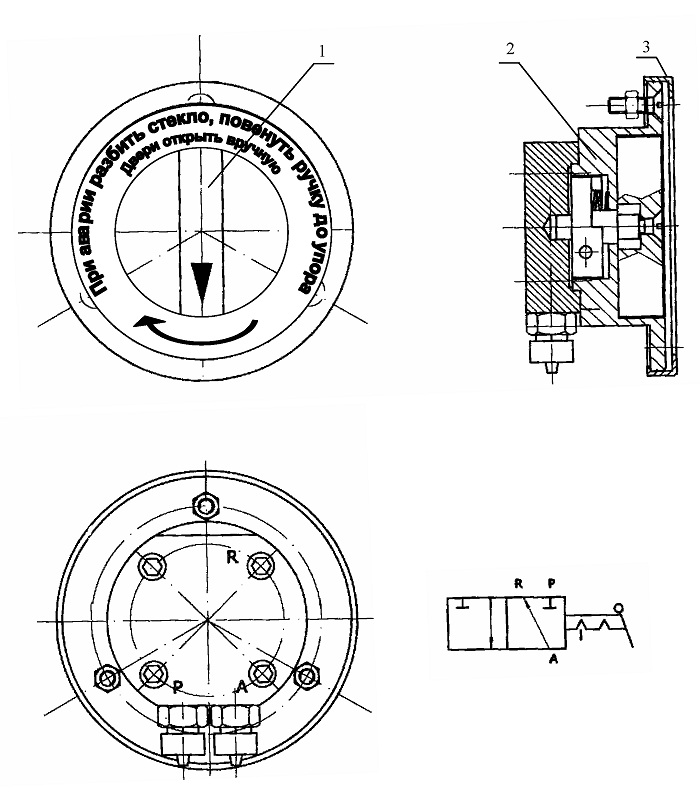

Рисунок 27 — Кран аварийного открывания дверей троллейбуса 42003А

1-ручка, 2 - корпус, 3 -крышка
