Троллейбус 42003А. Альбом иллюстраций и схем - часть 6

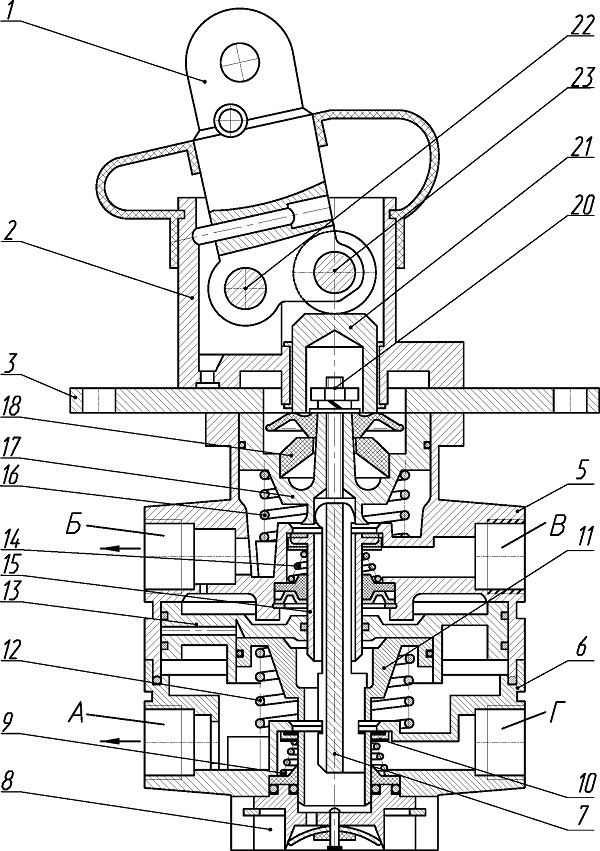

Рисунок 28 - Кран тормозной двухсекционный троллейбуса 42003А с рычагом

I-рычаг приводной, 2-корпус приводного рычага, 3-кронштейн, 5-корпус верхний. 6-корпус нижний. 7-шток, 8-окно выпускное
9-пружина нижнего клапана. 10-клапан нижней секции.
II-поршень малый, 12-пружина, 13-поршень большой,
14-пружина верхнего клапана. 15-клапан верхней секции. 16-пружина верхней секции, 17-поршень верхней секции, 18-элемент уравновешивающий. 20-винт, 21-толкатель,
22-ось рычага, 23-ролик. А,Б,В,Г -выход

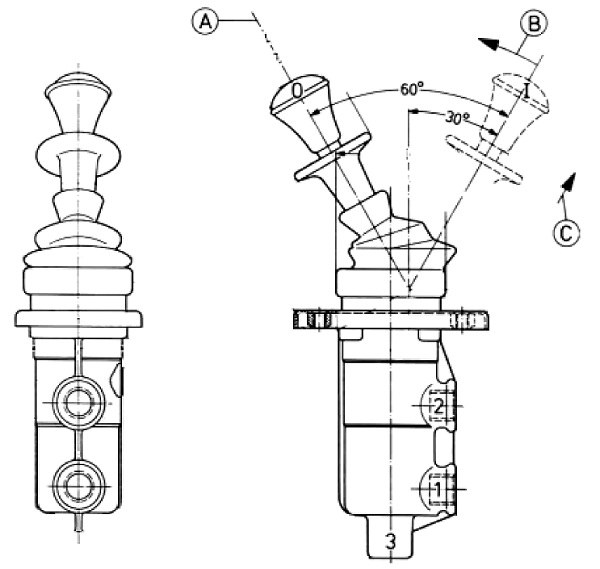

Рисунок 29 - Кран тормозной обратного действия с ручным управлением троллейбуса 42003А. Габаритный чертеж

0 - Положение "движение "
I- Положение "торможение"
(A) - Исходное положение
(B) - Направление автоматического возврата
(C) - Направления подъема фиксатора

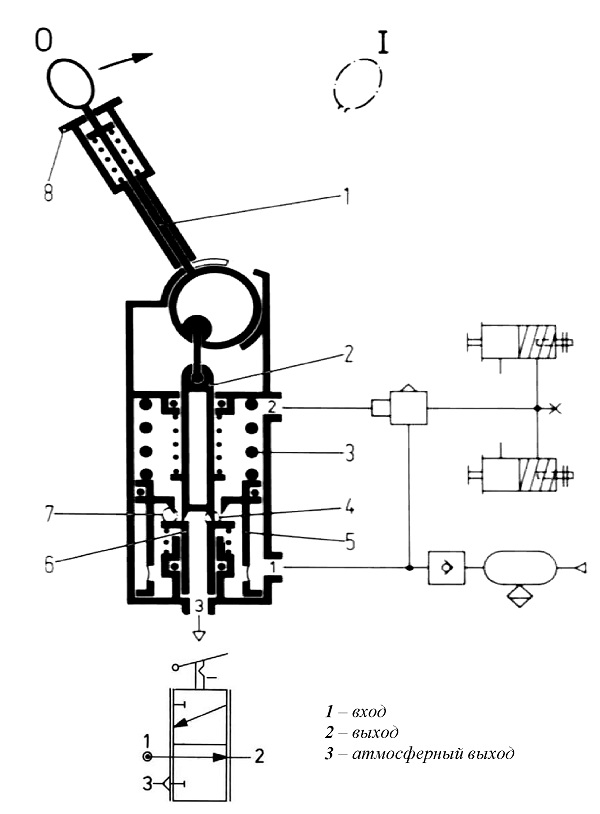

Рисунок 30 - Кран тормозной обратного действия с ручным управлением троллейбуса 42003А

1- откидной рычаг, 2 - шток поршня, 3 - пружина сжатия,
4 - выпускной клапан, 5 - ступенчатый поршень, 6 - толкатель клапана, 7 - впускной клапан, 8 - фиксирующая рукоятка

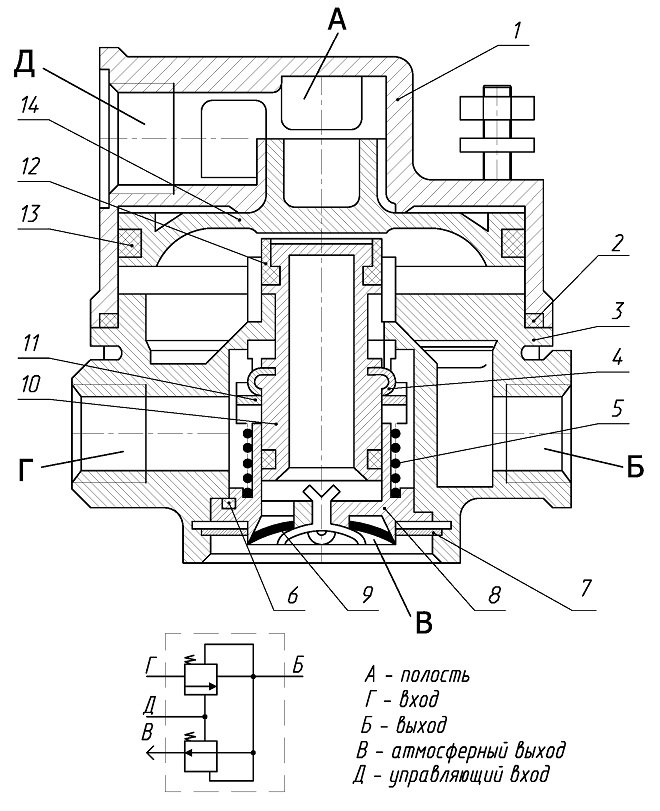

Рисунок 31 - Клапан ускорительный троллейбуса 42003А

1 - корпус Верхний, 2,6,13 - кольцо уплотнительное, 3-корпус нижний,
4- клапан Впускной, 5-пружина, 7-кольцо упорное, 8-колпачок, 9-клапан резиновый, 10-корпус клапанов, 11-тарелка,
12 - клапан Выпускной, 14 - поршень

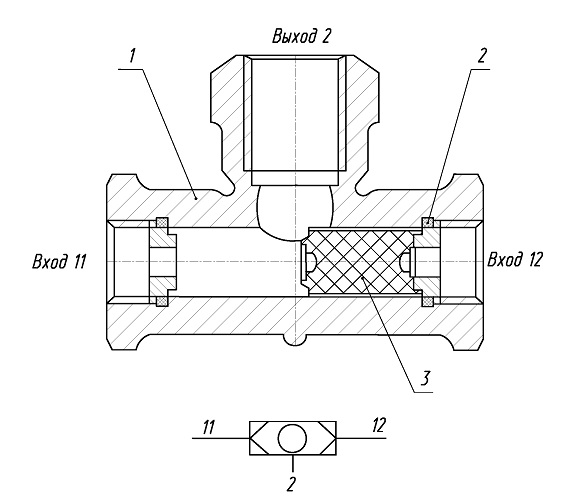

Рисунок 32 - Клапан двухмагистральный троллейбуса 42003А

1 - корпус, 2 - седло клапана, 3 - клапан
