ГЛАВА VII

ХОДОВАЯ ЧАСТЬ МОТОВОЗОВ И АВТОДРЕЗИН, ЕЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ

К ходовой части относятся колесные пары, буксы и рессорное подвешивание.

1.

КОЛЕСНЫЕ ПАРЫ МОТОВОЗОВ И АВТОДРЕЗИН

Колесная пара воспринимает приходящуюся на нее часть веса машины и передает крутящий момент от двигателя к рельсам. Колесные пары, участвующие в передаче движущего усилия, называются ведущими, а не участвующие — поддерживающими.

Рис. 74. Колесная пара (разрез):
1—ось; 2 — колесо; 3— осевая шестерня; 4—осевое кольцо

Колесная пара (рис. 74) состоит из стальной оси 1, на которую насаживаются колеса 2 и осевая коническая шестерня 3 осевого редуктора. На ось надеваются также роликовые подшипники, кольца и резьбовые гайки.

Колеса бывают чугунные с закаленной (отбеленной) поверхностью катания или стальные литые. Чугунные колеса с закаленным ободом невозможно обточить по поверхности катания: они подвержены частым поломкам.

В настоящее время для мотовозов и автодрезин разработано цельнолитое стальное колесо, которое отливается из мартеновской стали, обод колеса закаливается и имеет первоначальный диаметр 650 мм, а при ремонте может перетачиваться до 590 мм. Расстояние между центрами колес называется колесной базой (табл. 12).

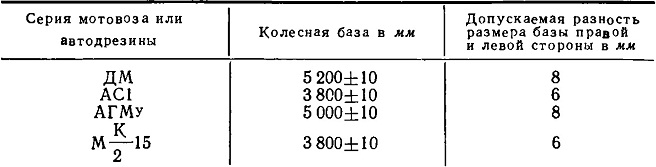

Таблица 12

Колесная база мотовозов и автодрезин

При больших перекосах колесных пар происходит усиленный износ гребней.
