Топливный бак двигателей мотовозов и автодрезин

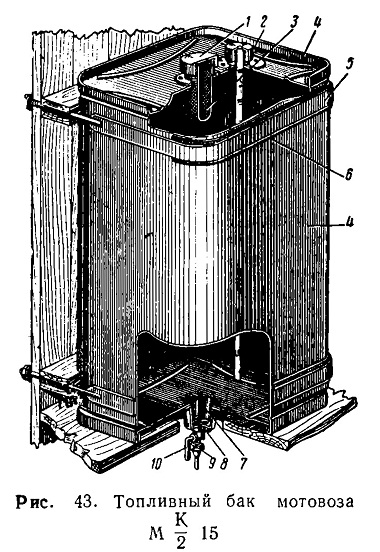

Топливный бак (рис. 43) предназначен для хранения топлива. На мотовозах и автодрезинах устанавливается один или

два бака. На мотовозах М3/2, MК/2-15 и автодрезинах АГ, АГМ,

АГМу, ДМ топливные баки устанавливаются вне кабины в специальных ящиках.

Стенки 4 бака изготовляются сварными из листовой стали. Бак имеет в нижней части отстойник 7 с пробкой 8 и запорным краном 10, соединяющийся бензопроводом 9 с карбюратором. В верхней части бака расположены горловина для налива топлива и металлический стержень 2 для определения уровня горючего. Горловина имеет сетку 3 и закрывается крышкой L В крышке просверлено отверстие, через которое в бак проходит воздух. Это отверстие должно содержаться в чистоте, если оно засорится, то в баке при расходовании топлива создастся разрежение и доступ его в карбюратор прекратится. Бак крепится хомутами 5 с прокладками 6.

В автодрезинах Уа топливный бак расположен в кузове под сиденьем. При работе на этилированном бензине наливная горловина бака должна быть выведена из кузова наружу.
