Гидромотор автокрана QY50KS

Гидромотор представляет собой аксиально-плунжерный гидромотор переменной производительности, является исполнительным гидравлическим элементом системы, предназначенным для преобразования гидравлической энергии в механическую энергию.

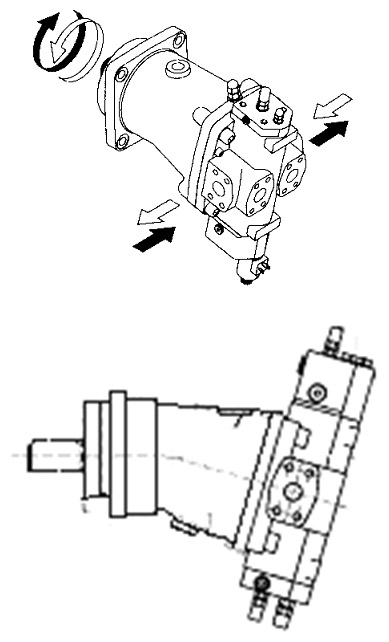

Гидромотор работает под определенным углом наклона между корпусом цилиндра и выходным валом. Изменение угла наклона между корпусом цилиндра и выходным валом позволяет осуществлять изменение объема масла, всасываемого гидромотором, с целью изменения частоты вращения и крутящего момента гидромотор (см. рис.). Крутящий момент гидромотора зависит от рабочего объема, входного давления и расхода гидромотора. Чем больше рабочий объем при определенном входном давлении, тем больше крутящий момент гидромотора. Чем меньше рабочий объем при определенном расходе, тем больше частоты вращения гидромотора. Это является основным принципом работы гидромотор переменной производительности.

18.2 Типичные неисправности и причины

Подсоедините дренажный маслопровод мотора, проверьте уровень утечки масла; уровень утечки масла исправного мотора является незначительным, если уровень утечки масла является значительным, это может вызвать недостаточную мощность мотора.

2. Отсутствие возможности подъема груза при нормальном давлении в системе и отсутствии утечки масла из мотора

Отказ регулятора переменной производительности мотора или ненадлежащая регулировка регулировочного болта переменной производительности.

19. Центральный механизм поворота

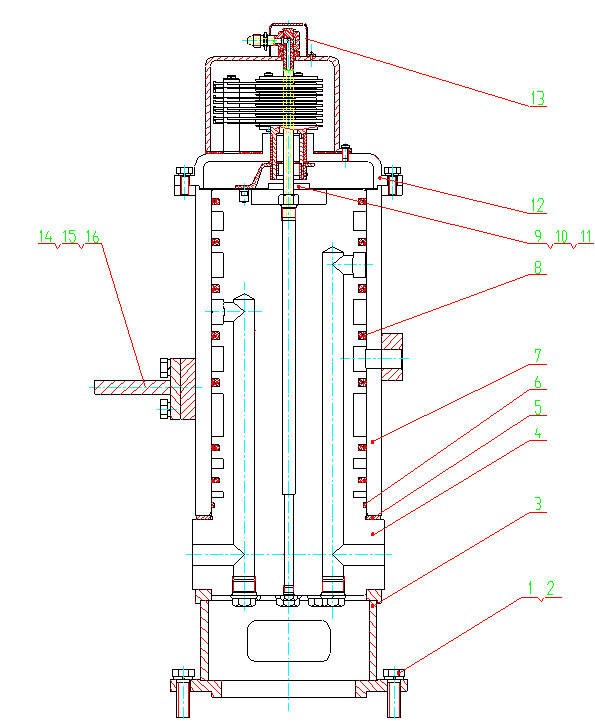

19.1 Конструкция и функции

№ п/п	Код детали	Название	Количество	Примечание
1	——	12	Шайба 12	4
2	——	M12x45	Болт M12x45	4
3	——		Держатель	1
4	——		Неподвижный корпус	1
5	——		Опорное кольцо	1
6	——	O 142.47*3.53	О-образное кольцо 142.47*3.53	1
7	——		Комплект муфт	1
8	——		Уплотнение вращательного соединения	7
9	——		Прижим	2
10	——	8	Шайба 8	6
11	——	M8x20	Винт M8x20	6
12	——		Электрощетка в сборе	1
13	——		Соединитель	1
14	——		Вилка переключения	1
15	——	M10x25	Болт M10x25	4
16	——	10	Шайба10	4

19.2 Разборка и сборка

(1) О-образное кольцо, уплотнительная прокладка, уплотнительное кольцо

Как правило, следует заменить данные детали новыми. Перед сборкой нанесите гидравлическое масло или консистентную смазку, при сборке обратите внимание на избежание повреждений.

Пи сборке уплотнительного кольца, в первую очередь поставьте О-образное кольцо в канавку, затем вталкивайте уплотнительную прокладку по канавке.
