14.
Гидроцилиндр телескопирования I автокрана QY50KS

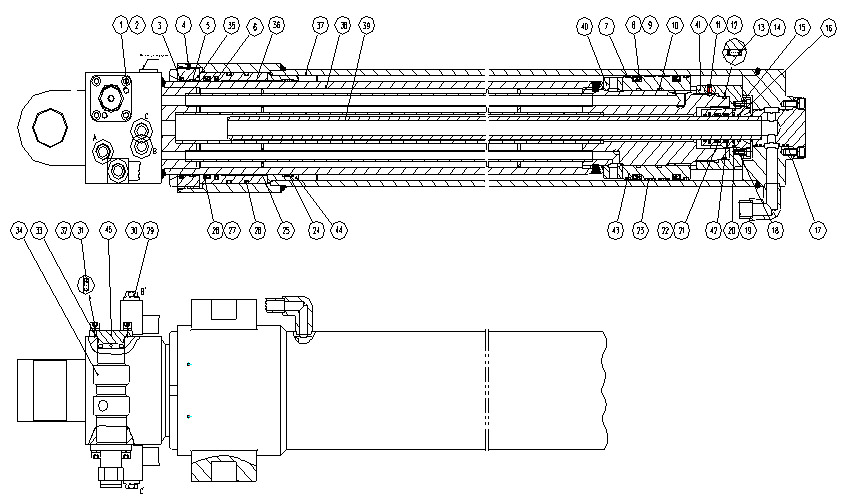

14.1 Конструкция и функции:
№ п/п |
Код детали |
Название |
Количество |
Примечание |
1 |
—— |
|
Винт |
12 |
GB/T70.1-2008 |
2 |
—— |
|
Шайба |
12 |
GB/T93-1987 |
3 |
—— |
LBHd150x163x9.5 |
Пылезащитное кольцо LBH d150x163x9.5 |
1 |
|
4 |
—— |
|
Винт |
2 |
GB/T78-2007 |
5 |
—— |
|
Опорное
кольцо для вала |
1 |
|
6 |
—— |
HBTSd150x6.3 |
Уплотнение
штока HBTS d150x6.3 |
1 |
|
7 |
—— |
KZTD170x162x8 |
Кольцо для
защиты от грязи KZT D170x162x8 |
2 |
|
8 |
—— |
ODID170x150x12 |
Уплотнение
поршня ODI D170x150x12 |
2 |
|
9 |
—— |
BRT2D170x150x3 |
Опорное
кольцо BRT2 D170x150x3 |
2 |
|
10 |
—— |
O |
О-образное
кольцо |
2 |
GB1235-76 |
11 |
—— |
|
Стальной
шар |
1 |
GB/T308-2002 |
12 |
—— |
|
Винт |
1 |
GB/T80-2007 |
13 |
—— |
O94.84x3.53 |
О-образное
кольцо 94.84x3.53 |
1 |
|
14 |
—— |
95.40x3.00 |
Стопорное
кольцо 95.40x3.00 |
2 |
|
15 |
—— |
|
Винт |
6 |
GB/T70.1-2008 |
16 |
—— |
d38x43x5.6 |
Опорное
кольцо для вала d38x43x5.6 |
2 |
|
17 |
—— |
O |
О-образное
кольцо |
4 |
GB1235-76 |
18 |
—— |
d38x49x4.2 |
Резиновое
уплотнение d38x49x4.2 |
2 |
|
19 |
—— |
O56.74x3.53 |
О-образное
кольцо 56.74x3.53 |
1 |
|
20 |
—— |
57.71x3.00 |
Стопорное
кольцо 57.71x3.00 |
2 |
|
21 |
—— |
USId38x48x6 |
Уплотнение
штока USI d38x48x6 |
2 |
|
22 |
—— |
BRT2 |
Опорное
кольцо BRT2 |
2 |
|
23 |
—— |
|
Стопорное
кольцо для отверстия |
2 |
|
24 |
—— |
|
Опорное
кольцо для вала |
1 |
|
25 |
—— |
|
Несмазывающийся подшипник |
1 |
|
26 |
—— |
O |
О-образное
кольцо |
2 |
GB1235-76 |
27 |
—— |
IUHd150x165x9 |
Уплотнение
штока IUH d150x165x9 |
1 |
|
28 |
—— |
BRT3d150x165x3 |
Опорное
кольцо BRT3 d150x165x3 |
1 |
|
29 |
—— |
|
Резьбовая
пробка |
5 |
|
30 |
—— |
|
Шайба |
5 |
JB/T982-1977 |
31 |
—— |
O44.04x3.53 |
О-образное
кольцо 44.04x3.53 |
1 |
|
32 |
—— |
D50x44.4x1.5 |
Стопорное
кольцо D50x44.4x1.5 |
1 |
|
33 |
—— |
O |
О-образное
кольцо |
1 |
GB1235-76 |
34 |
803002636 |
|
Балансировочный клапан |
1 |
SBPHC260 |
35 |
910103371 |
|
Грундбукса |
1 |
QY50K.16.1-01 |
36 |
910101796 |
|
Направляющая втулка |
1 |
QY50K.16.1-02 |
37 |
910105945 |
|
Гильза
цилиндра |
1 |
QY50K.16II.1-01 |
38 |
910105950 |
|
Шток |
1 |
QY50K.16II.1-02 |
39 |
910105956 |
|
Маслопровод |
1 |
QY50K.16II.1-03 |
40 |
910103455 |
|
Промежуточная втулка |
1 |
QY50K.16.1-07 |
41 |
910103416 |
|
Гайка |
1 |
QY50K.16.1-08 |
42 |
910103916 |
|
Направляющая втулка |
1 |
QY25K5.16.1-09 |
43 |
910103315 |
|
Поршень |
1 |
QY50K.16.1-09 |
44 |
910105958 |
|
Промежуточная втулка |
1 |
QY50K.16II.1-04 |
45 |
910103883 |
|
Накладка |
1 |
QY16K.16-3 |
Завод-изготовитель: B101 |
14.2 Разборка и сборка
(1) При снятии
составляющих элементов штока из гильзы цилиндра, обратите внимание на
предотвращение повреждения поверхности штока, поршня, уплотнительного
кольца и т. д.
(2) В целях облегчения
вращения штока, крышки цилиндра, выровняйте гильзу цилиндра с серединой
штока
(3) Опорное
кольцоxуплотнительное кольцо
Как правило, следует
заменить данные детали новыми. Перед сборкой нанесите гидравлическое
масло или консистентную смазку, при сборке обратите внимание на
избежание повреждений.
(4) Шток, поршень,
гильза цилиндра
В случае обнаружения
незначительных царапин на поверхностях скольжения, проводите обработку
поверхностей абразивным мелкозернистым бруском.
При вставлении
составляющих элементов штока в гильзу цилиндра, в первую очередь
нанесите гидравлическое масло на поверхности скольжения надлежащим
образом, обратите внимание на избежание повреждений опорного кольца,
уплотнительного кольца и т. д.
