11. Гидроцилиндр пятой выносной опоры автокрана QY50KS

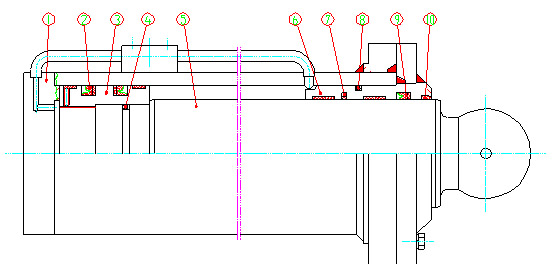

11.1 Конструкция и функции
|
№ п/п |
Код детали |
Название |
Количество |
Примечание |
|
|
1 |
—— |
|
Гильза цилиндра |
1 |
QY25K.76-04 |
|
2 |
—— |
YxD80x65x10 |
Yx-образное уплотнение для отверстия D80x65x10 |
2 |
|
|
3 |
—— |
O45x3.5 |
О-образное кольцо 45x3.5 |
1 |
GB1235-76 |
|
4 |
—— |
|
Поршень |
1 |
QY25K.76-02 |
|
5 |
—— |
|
Шток |
1 |
QY25K.76-03 |
|
6 |
—— |
O80x3.1 |
О-образное кольцо 80x3.1 |
1 |
GB1235-76 |
|
7 |
—— |
|
Направляющая втулка |
1 |
QY25K.76-05 |
|
8 |
—— |
Yxd63x78x11.4 |
Yx-образное уплотнение для вала d63x78x11.4 |
1 |
|
|
9 |
—— |
O68x3.1 |
О-образное кольцо 68x3.1 |
1 |
GB1235-76 |
|
10 |
—— |
d63x77x10 |
Пылезащитное кольцо d63x77x10 |
1 |
|
11.2 Снятие и установка
Меры предосторожности при снятии: выключите двигатель, неоднократно переключите рычаг управления гидроцилиндром пятой выносной опоры, чтобы полностью сбросить остаточное давление из гидравлических компонентов и трубопроводов.
Меры предосторожности при установке: (1) нанесите консистентную смазку на поверхности сопряжения; (2) крутящий момент затяжки болтов крепления должен соответствовать установленным крутящим моментом.
11.3 Разборка и сборка
(1) Опорное кольцо, уплотнительное кольцо
Как правило, следует заменить данные детали новыми. Перед сборкой нанесите гидравлическое масло или консистентную смазку, при сборке обратите внимание на избежание повреждений.
(2) Шток, поршень, гильза цилиндра
В случае обнаружения незначительных царапин на поверхностях скольжения, проводите обработку поверхностей абразивным мелкозернистым бруском.
