10. Горизонтальный гидроцилиндр автокрана QY50KS

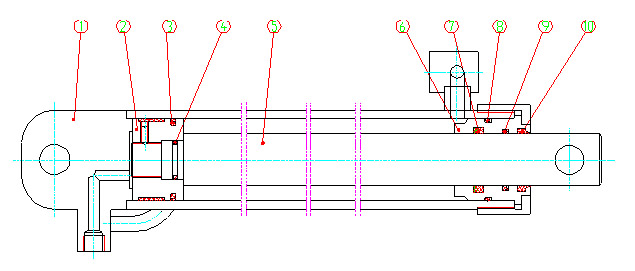

10.1 Конструкция и функции
|
№ п/п |
Код детали |
Название |
Количество |
Примечание |
|
|
1 |
—— |
|
Гильза цилиндра |
1 |
QY50K.68-01 |
|
2 |
—— |
|
Поршень |
1 |
QY25K.68-02 |
|
3 |
—— |
D63x4.2 |
Уплотнительное кольцо D63x4.2 |
1 |
S55044 |
|
4 |
—— |
O25x2.65 |
О-образное кольцо 25x2.65 |
1 |
GB3452.1-86 |
|
5 |
—— |
|
Шток |
1 |
QY50K.68-02 |
|
6 |
—— |
|
Направляющая втулка |
1 |
QY25K.68-04 |
|
7 |
—— |
Yxd40x50x10 |
Yx-образное уплотнение d40x50x10 |
1 |
BS 4005 P5008 |
|
8 |
—— |
O56x3.55 |
О-образное кольцо 56x3.55 |
1 |
GB3452.1-86 |
|
9 |
—— |
O40x3.55 |
О-образное кольцо 40x3.55 |
1 |
GB3452.1-86 |
|
10 |
—— |
d40x50.5x6 |
Пылезащитное кольцо d40x50.5x6 |
1 |
|
10.2 Снятие и установка

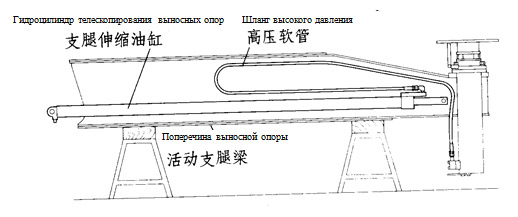

Меры предосторожности: в целях избежания постоянной деформации шланга высокого давления, при снятии и установке горизонтального гидроцилиндра, следует размещать надлежащим образом, указанным на рис. ниже.
10.3 Разборка и сборка
(1) Опорное кольцо, уплотнительное кольцо
Как правило, следует заменить данные детали новыми. Перед сборкой нанесите гидравлическое масло или консистентную смазку, при сборке обратите внимание на избежание повреждений.
(2) Шток, поршень, гильза цилиндра
В случае обнаружения незначительных царапин на поверхностях скольжения, проводите обработку поверхностей абразивным мелкозернистым бруском.
