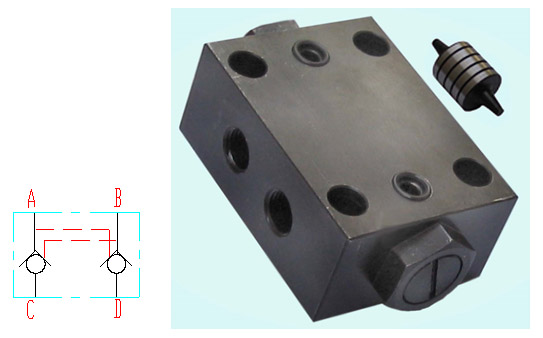

9.2. Двусторонний замок автокрана QY50KS

9.2.1 Конструкция и функции:

9.2.1.1 Принцип работы:

Гидравлическое масло проходит через маслоподводящее отверстие [A] (B), обратный клапан открывается, масло поступает в маслоподводящее отверстие [C] (D), принцип работы полностью одинаков с принципом работы обычного обратного клапана, что обеспечивает надлежащее течение гидравлического масла, позволяет предотвращать обратное течение гидравлического масла. Если масло проходит через маслоподводящие отверстия [B] (A) - [D] (C) и подается на регулятор давления с гидравлическим управлением, поршень может приводить обратный клапан в открытие и образование зазора под давлением, при этом появляется обратное течение гидравлического масла.

9.2.1.2 Снятие и установка

Меры предосторожности при снятии: если существует остаточное высокое давление со стороны нагнетания (со стороны маслоподводящего отверстия [C] или [D]), перед снятием следует сбросить остаточное давление.

Меры предосторожности при установке: крутящий момент затяжки болтов крепления должен соответствовать установленным крутящим моментом.

9.2.1.3 Разборка и сборка

a) Уплотнительное кольцо, стопорное кольцо

Как правило, следует заменить данные детали новыми. Перед сборкой нанесите гидравлическое масло или консистентную смазку, при сборке обратите внимание на избежание повреждений.

b) Клапан, поршень

• Перед вставлением клапана и поршня в корпус клапана, в первую очередь нанесите гидравлическое масло на поверхности скольжения, затем поверните их и вталкивайте в корпус клапана.
• После вставления клапана и поршня в корпус клапана, проверьте гибкость работы клапана и поршня.
