9. Вертикальный гидроцилиндр автокрана QY50KS

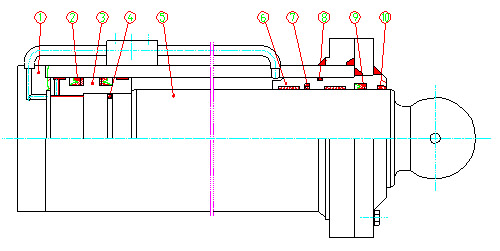

9.1 Конструкция и функции
|
№ п/п |
Код детали |
Название |
Количество |
Примечание |
|
|
1 |
|
|
Гильза цилиндра |
1 |
QY50K.69.1-01 |
|
2 |
|
D150x135xx9 |
Уплотнение для отверстия D150x135xx9 |
2 |
B7 150A P5008 |
|
3 |
|
|
Поршень |
1 |
QY50K.69.1-02 |
|
4 |
|
O 100x5.3 |
О-образное кольцо 100x5.3 |
1 |
GB3452.1-86 |
|
5 |
|
|
Шток |
1 |
QY50K.69.1-03 |
|
6 |
|
|
Направляющая втулка |
1 |
QY50K.69.1-04 |
|
7 |
|
d120x6.3 |
Резиновое уплотнение d120x6.3 |
1 |
|
|
8 |
|
140x5.3 |
О-образное кольцо 140x5.3 |
1 |
GB3452.1-86 |
|
9 |
|
d120x140x15 |
Уплотнение для вала d120x140x15 |
1 |
B3 C040 P5008 |
|
10 |
|
d120x132x12 |
Пылезащитное кольцо d120x132x12 |
1 |
A5 C032 N3587 |
9.1.1 Снятие и установка
Меры предосторожности при снятии: выключите двигатель, неоднократно переключите рычаг управления вертикальным гидроцилиндром, чтобы сбросить остаточное давление из гидравлических компонентов и трубопровод.
Меры предосторожности при установке: (1) нанесите консистентную смазку на поверхности сопряжения; (2) крутящий момент затяжки болтов крепления должен соответствовать установленным крутящим моментом.
9.1.2 Разборка и сборка
a) Опорное кольцо, уплотнительное кольцо
Как правило, следует заменить данные детали новыми. Перед сборкой нанесите гидравлическое масло или консистентную смазку, при сборке обратите внимание на избежание повреждений.
b) Шток, поршень, гильза цилиндра
В случае обнаружения незначительных царапин на поверхностях скольжения, проводите обработку поверхностей абразивным мелкозернистым бруском.
c) Крышка цилиндра со стороны поршня
При сборке обратите внимание на параллельность резьбы гильзы цилиндра и крышки цилиндра. Следует предварительно нанести консистентную смазку на резьбу.
