2. Механизм подъема автокрана QY50KS
2.1 Описание редуктора лебедки автокрана QY50KS
Редуктор лебедки состоит из двух частей - барабана и редуктора. Данный редуктор представляет собой двухступенчатый планетарный редуктор, все опоры вращающихся частей редуктора представляют собой подшипники качения с высокой несущей способностью, внутреннее смазывание осуществляется погружением. Выходной вал редуктора соединяется с барабаном с помощью болта, на конце входного вала установлен мокрый тормоз. Схема конструкции приведена ниже:

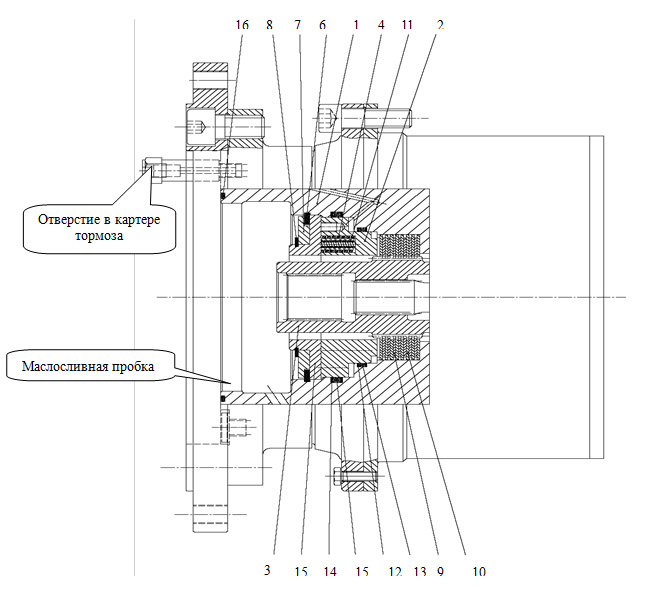

Конструкция
тормоза редуктора
2.2 Эксплуатация и управление
Во время работы постоянно наблюдайте за наличием/отсутствием утечек масел через сопряжение тормоза и мотора, ослабления болтов и винтов, в случае обнаружения ненормальных явлений, следует своевременно устранить проблемы.
Насчет нового редуктора, заменяйте масло 1 раз через первые 100 часов работы, потом заменяйте масло через 500 часов работы, в дальнейшем заменяйте смазочное масло 1 раз через каждые 1000 часов работы или 12 месяцев работы (если редуктор работает менее 1000 часов в течения 1 года, заменяйте масло 1 раз в год). При сливе масла лучше оставьте редуктор работать в течение 15 минут, с целью обеспечения полного слива смазочного масла.
|
№ п/п |
Код детали |
Название |
Количество |
Примечание |
|
|
1 |
|
|
Опорная ось |
1 |
|
|
2 |
|
|
Поршень |
1 |
|
|
3 |
|
|
Приводной вал |
1 |
|
|
4 |
|
2.5x11.5x37 |
Пружина 2.5x11.5x37 |
16 |
|
|
5 |
|
|
Стопорное кольцо |
1 |
|
|
6 |
|
140x4 |
Упругое стопорное кольцо для отверстия 140x4 |
1 |
|
|
7 |
|
|
Стопорное кольцо |
1 |
|
|
8 |
|
90 |
Упругое стопорное кольцо для вала 90 |
1 |
|
|
9 |
|
|
Внутренняя фрикционная накладка |
7 |
|
|
10 |
|
|
Внешняя фрикционная накладка |
8 |
|
|
11 |
|
1.6x6.5x37 |
Пружина 1.6x6.5x37 |
8 |
|
|
12 |
|
112x118.4x1.4P |
Стопорное кольцо уплотнения 112x118.4x1.4P |
2 |
|
|
13 |
|
X ZP0347 |
X-образное кольцо ZP0347 |
1 |
|
|
14 |
|
136x145.4x1.4P |
Стопорное кольцо уплотнения 136x145.4x1.4P |
2 |
|
|
15 |
|
X ZP0346 |
X-образное кольцо ZP0346 |
1 |
|
|
16 |
|
O 170x3.55 |
О-образное кольцо 170x3.55 |
1 |
|

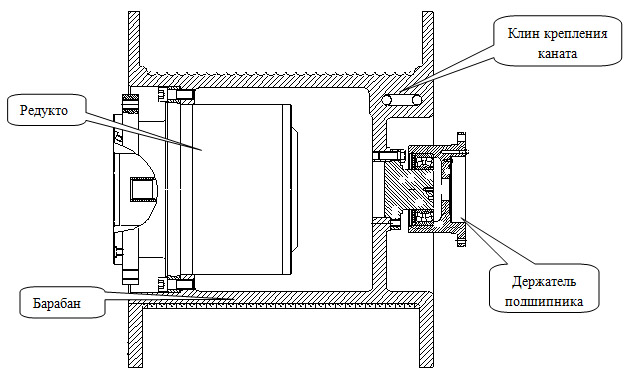

Схема
конструкции редуктора лебедки
