3. Механизм поворота автокрана QY50KS
3.1 Принцип работы и конструкция механизма поворота автокрана QY50KS

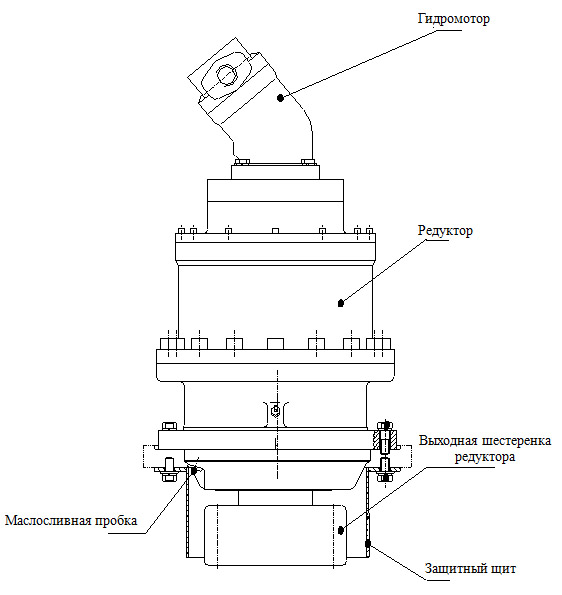

Редуктор механизма поворота установлен на поворотной платформе, данный механизм состоит из редуктора механизма поворота, гидромотора. Быстроходный гидромотор приводит 3-ступенчатый планетарный редуктор в действие, мощность подается от выходной шестеренки, шестеренка вращается совместно с шестерней внешнего зацепления опорно-поворотного устройства, закрепленного на раме, т. е. осуществляются самовращение и обращение, в результате это приводит механизм поворота крановой установки в действие. Механизм поворота представляет собой многодисковый тормоз мокрого типа, тормоз находится в нормально замкнутом состоянии, когда напорное масло впускает в тормоз, тормоз находится в нормально разомкнутом состоянии, при этом осуществляется свободный поворот механизма.
3.2 Эксплуатация и ремонт

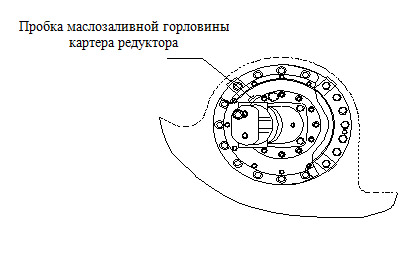

Не допускаются эксплуатация и хранение механизма поворота в среде, содержащее кислотно-щелочные и другие агрессивные газы. При выполнении работы не допускается превышение номинальной нагрузки, обратите внимание на то, что механизм поворота должен работать в допустимом диапазоне температур окружающей среды, для получения более подробной информации о марке смазочного масла и периодичности замены масла обратитесь к руководству по эксплуатации.
|

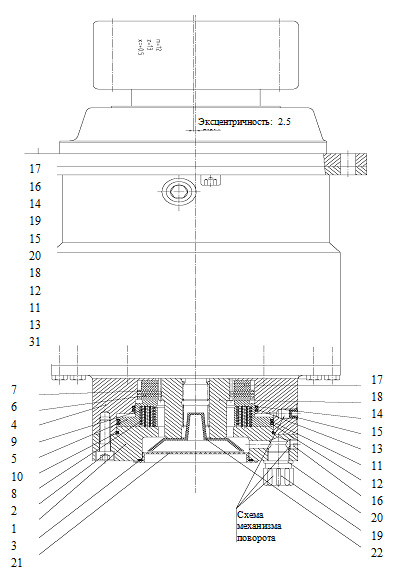

№ п/п |
|
Название |
Количество |
Примечание |
|
1 |
|
Держатель мотора |
1 |
800398 |
|
2 |
M10x35-8.8 |
Винт с цилиндрической головкой и внутренним шестигранником M10x35-8.8 |
12 |
300123 |
|
3 |
O 97.5x2.65 |
О-образное кольцо 97.5x2.65 |
1 |
467561 |
|
4 |
|
Держатель тормоза |
1 |
908821 |
|
5 |
|
Поршень |
1 |
16936283 |
|
6 |
|
Внутренняя фрикционная накладка |
2 |
103915 |
|
7 |
|
Внешняя фрикционная накладка |
3 |
103936 |
|
8 |
2.5x11.5x37 |
Пружина 2.5x11.5x37 |
16 |
16423354 |
|
9 |
1.6x6.5x37 |
Пружина 1.6x6.5x37 |
12 |
16423355 |
|
10 |
O 140x2.65 |
О-образное кольцо 140x2.65 |
1 |
467550 |
|
11 |
X ZP0350 |
X-образное кольцо ZP0350 |
1 |
470002 |
|
12 |
40.6x147x1.4P |
Стопорное кольцо уплотнения 40.6x147x1.4P |
2 |
461727 |
|
13 |
X ZP0347 |
X-образное кольцо ZP0347 |
1 |
470003 |
|
14 |
112x118.4x1.4P |
Стопорное кольцо уплотнения 112x118.4x1.4P |
2 |
461643 |
|
15 |
N98 |
Защитная заглушка N98 |
1 |
469501 |
|
16 |
M12x1.5 |
Масляная пробка M12x1.5 |
1 |
444505 |
|
17 |
|
Стопорное кольцо |
3 |
908309 |
|
18 |
|
Приводной вал |
1 |
800400 |
|
19 |
G1/2 |
Вентиляционная пробка G1/2 |
1 |
16432124 |
|
20 |
22 |
Комбинированная уплотнительная шайба 22 |
1 |
462805 |
|
21 |
G100 |
Пылазещитный колпак G100 |
1 |
469507 |
|
22 |
H15 |
Стопорное кольбцо H15 |
1 |
469518 |
