4. Опорно-поворотное устройство автокрана QY50KS
4.1 Функции компонентов
Данный компонент представляет собой опорное устройство вращающейся части крана, также представляет собой соединительный компонент между крановой установкой и ходовым устройством, может выдерживать вес, усилие поворотной части крановой установки и груза.
4.2 Принцип работы
Конструкция данного опорно-поворотного устройства представляет собой однорядный шариковый подшипник с четырехточечным контактом. Внешнее кольцо опорно-поворотного устройства соединяется с поворотной платформой, внутренний зубчатый венец соединяется с рамой, между внешним кольцом и внутренним венцом установлены стальные шары, стальные шары контактированы с 4 точками дугообразной беговой дорожки, могут одновременно выдерживать осевое усилие, радиальное усилие и момент опрокидывания.
Момент предварительной затяжки болтов составляет 1150 Н.м. Проверяйте момент предварительной затяжки 1 раз через каждые 500 часов работы, проводите смазывание беговой дорожки 1 раз через каждые 100 часов работы.
4.3 Стандарты по проверке и ремонту опорно-поворотного устройства автокрана QY50KS
|
Объект Диаметр центрального круга беговой дорожки |
Осевой зазор |
Радиальный зазор |
|
500-710 |
0.1-0.2 |
0.04-0.2 |
|
710-1120 |
0.1-0.3 |
0.05-0.3 |
|
1120-1800 |
0.1-0.4 |
0.06-0.4 |
|
1800-2800 |
0.1-0.5 |
0.07-0.5 |
Примечание: Для получения более подробной информации о диаметре центрального круга направляющей обратитесь к табличке опорно-поворотного устройства.
|

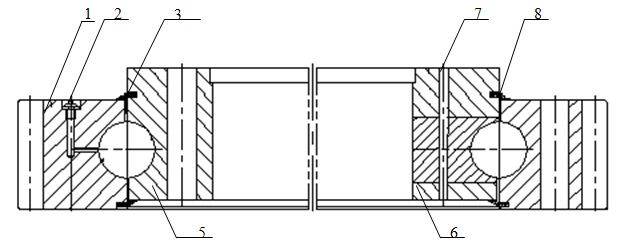

№ п/п |
Код детали |
Название |
Количество |
Примечание |
|
|
1 |
112101347 |
|
Болт |
48 |
|
|
2 |
112101346 |
|
Болт |
48 |
|
|
3 |
800500388 |
|
Опорно-поворотное устройство |
1 |
|
|
4 |
—— |
|
Внешнее кольцо |
1 |
50Mn |
|
5 |
801103157 |
M10x1 |
Масленка M10x1 |
6 |
Комплект |
|
6 |
—— |
60G100 |
Стальной шар60G100 |
70 |
GCr15 |
|
7 |
—— |
|
Изолирующий блок |
70 |
Нейлон 1010 |
|
8 |
—— |
|
Внутреннее кольцо |
1 |
50Mn |
|
9 |
—— |
|
Пробка |
1 |
50Mn |
|
10 |
—— |
10x135 |
Палец 10x135 |
1 |
45 |
|
11 |
—— |
|
Уплотнитель |
2 |
Резина I-3 |
|
12 |
800500431 |
|
Опорно-поворотное устройство |
1 |
Комлпектующий к элементу (поз. 3) |
