Гидроцилиндр телескопирования II автокрана QY50KS

15. Гидроцилиндр телескопирования II автокрана QY50KS

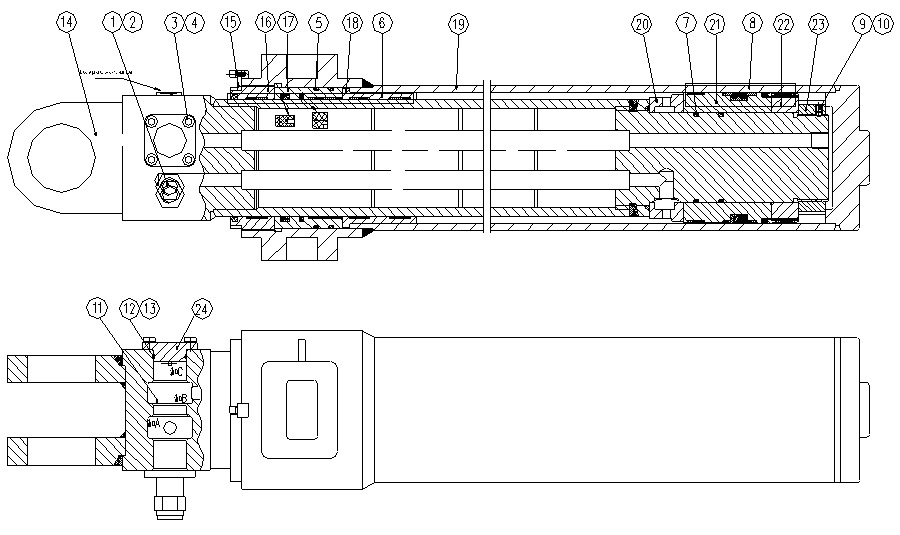

15.1 Конструкция и функции:

№ п/п	Код детали	Название		Количество	Примечание
1	——		Резьбовая пробка	2
2	——		Шайба	2	GB1235-76
3	——		Винт	8	GB/T70.1-2008
4	——		Шайба	8
5	——	O	О-образное кольцо	2	GB1235-76
6	——		Комплект уплотнений для вала	1
7	——	0	О-образное кольцо	2	GB1235-76
8	——		Комплект уплотнений для отверстий	1
9	——		Винт	1
10	——		Стальной шар	1
11	803002636		Балансировочный клапан	1	SBPHC260
12	——	044.04x3.53	О-образное кольцо44.04x3.53	1
13	——	44.4x2.8	Стопорное кольцо 44.4x2.8	1
14	910100507		Шток	1	QY50K.16.2-01
15	910105053		Стопорный блок	1	QY16K.16-6
16	910103385		Грундбукса	1	QY65K.16.2-02
17	910106472		Направляющая втулка	1	QY65K.16.2-03
18	910103457	1	Промежуточная втулка 1	1	QY65K.16.2-04
19	910100235		Гильза цилиндра	1	QY50K.16.2-02
20	910103458	2	Промежуточная втулка 2	1	QY65K.16.2-06
21	910103333		Поршень	1	QY65K.16.2-07
22	910103405		Упор	1	QY65K.16.2-08
23	910106452		Гайка	1	QY65K.16.2-09
24	910103883		Накладка	1	QY16K.16-3
Завод-изготовитель: B101

15.2 Разборка и сборка

При снятии составляющих элементов штока из гильзы цилиндра, обратите внимание на предотвращение повреждений поверхности штока, поршня, уплотнительного кольца и т. д.

В целях облегчения вращения штока, крышки цилиндра, выровняйте гильзу цилиндра с серединой штока.

Опорное кольцо, уплотнительное кольцо Как правило, следует заменить данные детали новыми. Перед сборкой нанесите гидравлическое масло или консистентную смазку, при сборке обратите внимание на избежание повреждений.

Шток, поршень, гильза цилиндра В случае обнаружения незначительных царапин на поверхностях скольжения, проводите обработку поверхностей абразивным мелкозернистым бруском. При вставлении составляющих элементов штока в гильзу цилиндра, в первую очередь нанесите гидравлическое масло на поверхности скольжения надлежащим образом, обратите внимание на избежание повреждений опорного кольца, уплотнительного кольца и т. д.
