Золотник балансировочного клапана механизма телескопирования автокрана QY50KS

Удержание механизма телескопирования автокрана на любой высоте в независимости от выключения двигателя и продолжительности для осуществления блокирования.

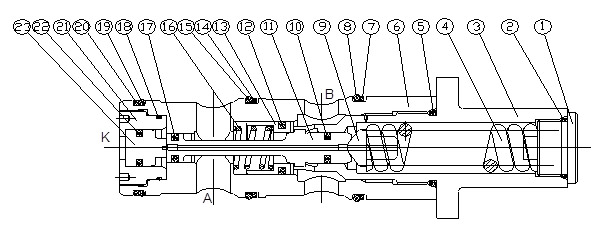

№ п/п	Код детали	Название		Количество	Примечание
1	——		Резьбовая пробка	1
2	——	O28x2.65	О-образное кольцо 28x2.65	1
3	——		Футерка	1
4	——		Пружина	1
5	——	O34.5x3.55	О-образное кольцо 34.5x3.55	1
6	——		Втулка клапана	1
7	——	(1)	Нейлоновое стопорное кольцо (1)	1
8	——	O48.7x3.55	О-образное кольцо 48.7x3.55	1
9	——		Держатель пружиного преднатяжиеля	1
10	——	16	Уплотнительное кольцо 16	1
11	——		Золотник балансировочного клапана	1
12	——	28	Уплотнительное кольцо 28	1
13	——		Втулка обратного клапана	1
14	——	(2)	Нейлоновое стопорное кольцо (2)	1
15	——	O46.2x3.55	О-образное кольцо 46.2x3.55	1
16	——		Пружина	1
17	——	15	Уплотнительное кольцо 15	1
18	——	O30x1.8	О-образное кольцо 30x1.8	1
19	——	O50x3.1	О-образное кольцо 50x3.1	1
20	——	(3)	Нейлоновое стопорное кольцо (3)	1
21	——		Левая торцевая крышка	1
22	——	20	Уплотнительное кольцо 20	1
23	——		Управляющий поршень	1

(1) Выдвижение штока гидроцилиндра телескопирования

Масло поступает в маслоподводящее отверстие (B), обратный клапан открывается, масло поступает в маслоподводящее отверстие (А), т. е. в большую полость гидроцилиндра телескопирования, при этом шток гидроцилиндра телескопирования выдвигается.

(2) Втягивание штока гидроцилиндра телескопирования

Масло выходит из большой полости гидроцилиндра телескопирования и поступает в маслоподводящее отверстие (А), обратный клапан отключает подачу масла, при этом давление масла в малой полости гидроцилиндра телескопирования действует на маслоподводящее отверстие (K) управляющего поршня, когда управляющее давление достигает 39 бар, две основные пружины сжимаются под действием золотника балансировочного клапана и перемещаются вправо, как показано на рисунке, масло проходит через маслоподводящее отверстие (A) и поступает в маслоподводящее отверстие (В), при этом шток гидроцилиндра телескопирования втягивается.

(1) Снятие и установка балансировочного клапана SBPHC260 механизма телескопирования

Снимите 4 болта футерки, как показано на рисунке, присоедините винт М10 (2) к задней резьбовой крышке (3) с помощью монтажно-демонтажного инструмента, поверните рычаг, выньте балансировочный клапан SBPHC260 механизма телескопирования.

(2) Установка балансировочного клапана SBPHC260 механизма телескопирования

Выровняйте балансировочный клапан SBPHC260 механизма телескопирования с клапанным отверстием в гидроцилиндре, впрямую вталкивайте балансировочный клапан SBPHC260 механизма телескопирования, установите 4 болта задней торцевой крышки (3) и их затяните надлежащим образом.

16. Золотник балансировочного клапана механизма телескопирования автокрана QY50KS

16.1 Конструкция и функции
