20. Блок клапанов крановой установки автокрана QY50KS

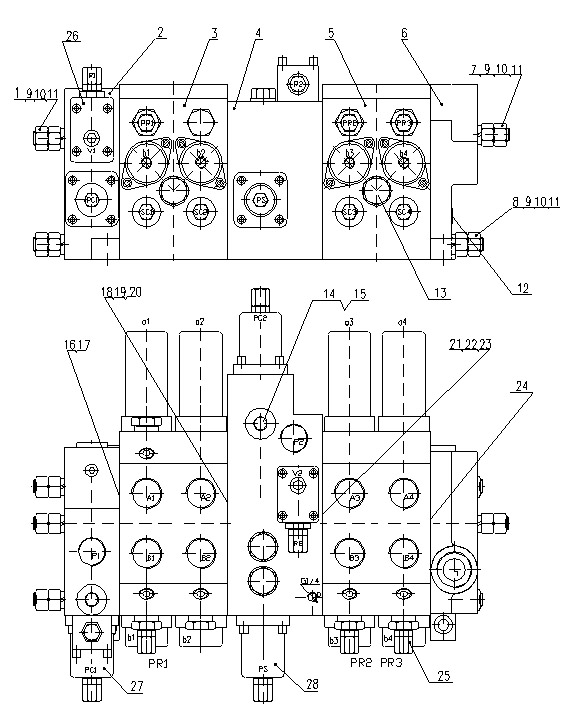

20.1 Конструкция и функции
|
№ п/п |
Код детали |
Название |
Количество |
Примечание |
|
|
1 |
—— |
M16x50x250 |
Болт M16x50x250 |
3 |
|
|
2 |
—— |
1 |
Фитинг для присоединения ко входу насоса (1) |
1 |
|
|
3 |
—— |
|
Механизмы телескопирвоания и изменения вылета |
1 |
|
|
4 |
—— |
2 |
Фитинг для присоединения ко входу насоса (2) |
1 |
|
|
5 |
—— |
|
Главная и вспомогательная лебедки |
1 |
|
|
6 |
—— |
|
Торцевая крышка масляного фильтра возвратной магистрали |
1 |
|
|
7 |
—— |
M16x50x260 |
Болт M16x50x260 |
1 |
|
|
8 |
—— |
M16x50x220 |
Болт M16x50x220 |
2 |
|
|
9 |
805200051 |
M16 |
Гайка M16 |
12 |
GB/T6170-2000 |
|
10 |
805300011 |
16 |
Шайба16 |
6 |
GB93-87 |
|
11 |
—— |
16 |
Шайба16 |
6 |
GB95-85 |
|
12 |
—— |
|
Заводская табличка |
1 |
|
|
13 |
—— |
|
Челночный клапан |
4 |
GB95-85 |
|
14 |
—— |
M22x1.5 |
Резьбовая пробка M22x1.5 |
1 |
|
|
15 |
—— |
?22 |
Комбинированная шайба ?22 |
1 |
|
|
16 |
—— |
O29x3.55 |
О-образное кольцо 29x3.55 |
3 |
JIS-P |
|
17 |
—— |
O14x2.4 |
О-образное кольцо 14x2.4 |
1 |
JIS-P |
|
18 |
—— |
O29x3.55 |
О-образное кольцо 29x3.55 |
3 |
JIS-P |
|
19 |
—— |
O14x2.4 |
О-образное кольцо 14x2.4 |
2 |
JIS-P |
|
20 |
—— |
O7x2.5 |
О-образное кольцо 7x2.5 |
1 |
JIS-P |
|
21 |
—— |
O29x3.55 |
О-образное кольцо 29x3.55 |
3 |
JIS-P |
|
22 |
—— |
O14x2.5 |
О-образное кольцо 14x2.5 |
1 |
JIS-P |
|
23 |
—— |
O44x3.55 |
О-образное кольцо 44x3.55 |
1 |
JIS-P |
|
24 |
—— |
O29x3.55 |
О-образное кольцо 29x3.55 |
2 |
JIS-P |
|
25 |
—— |
|
Вторичный предохранительный клапан |
3 |
PR1 PR2 PR3 |
|
26 |
—— |
|
Предохранительный клапан высокого давления |
2 |
V1 V2 |
|
27 |
|
|
Переключающий клапан |
2 |
PC1 PC2 |
|
28 |
|
|
Перепускной/переключающий клапан |
1 |
Ps |
- Функции
Управление гидравлическими контурами крановой установки, переключение режимов телескопирования, измерения вылета, подачи масла одним насосом или двумя насосами главной лебедки, вспомогательной лебедки, комплексное пропорциональное управление направлением движения жидкости, расходом, давлением жидкости, бесступенчатая пропорциональная регулировка скорости работы при одновременном управлении рядом исполнительных устройств под различными нагрузками.
20.2 Разборка и сборка
- Блок клапанов
Не допускается нанесение консистентной смазкой на О-образные кольца между клапанными блоками.
- Уплотнительное кольцо
Как правило, следует заменить данную деталь новой.
При установке сальников на шток клапана, следует установить их с обоих концов, не допускается прохождение сальников через канавку штока клапана.
- Шток клапана, обратный клапан
В случае обнаружения незначительных царапин на поверхностях скольжения, проводите обработку поверхностей мелкозернистой наждачной бумагой или абразивным мелкозернистым бруском.
При вставлении штока клапана, поршня и другие элементы в корпус клапана, в первую очередь нанесите гидравлическое масло, обратите внимание на предотвращение вращения.
После вставления штока клапана, поршня и другие элементы в корпус клапана, проверьте гибкость работы.
После одновременной разборки ряда блока клапанов, шток клапана должен быть установлен в блоке клапанов, в котором он был установлен.
