СТРЕЛЫ АВТОКРАНОВ
НАЗНАЧЕНИЕ И КИНЕМАТИЧЕСКИЕ СХЕМЫ
Стрела автокрана предназначена для подъема, опускания и перемещения
подвешенного на крюке груза в заданной зоне работы, а также для укладки
груза в штабеля, выемки его из углублений, снятия с базового автомобиля
контейнеров массой брутто 0,63 и 1,25 т. Зона работы стрелы зависит от
выполняемой автокраном работы и определяется его технической
характеристикой.
По типу стрелы автокранов делятся на шарнирные и телескопические, а по конструкции — на одно-, двух- и трехзвенные. Однозвенные шарнирные стрелы применяются редко, так как движение крюка осуществляется только по определенной заданной кривой. Наибольшее распространение в практике автокраностроения получили шарнирные стрелы с минимальным количеством звеньев — двухзвенные (рис. 46, а), зона работы которых наиболее полно удовлетворяет условиям эксплуатации. Изготовление и обслуживание их нетрудоемко. Трехзвенные шарнирные стрелы (рис, 46, б) имеют большую и сложную зону работы и применяются при выполнении специальных работ, когда нельзя использовать двухзвенные стрелы. Краткое описание стрел приведено в разделе «Характеристика выпускаемых автокранов».

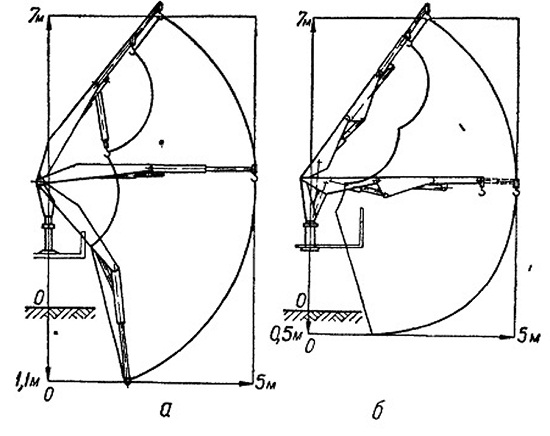

Рис. 46. Схемы работы стрел: а — двухзвенной (автокран 4901); б — трехзвенной (автокран 5912).
