МЕХАНИЗМЫ ПОВОРОТА АВТОКРАНОВ


ОСОБЕННОСТИ КОНСТРУКЦИЙ МЕХАНИЗМОВ ПОВОРОТА АВТОКРАНОВ



Механизмы поворота служат для приведения во вращение стрелы автокрана и выполняются в виде колонны. Наиболее широко применяются механизмы, у которых поворот осуществляется с помощью пары винт — гайка или шестерня — рейка. Реже встречается механизмы с цепными передачами и передачами с гидромотором и редуктором (табл. 13).

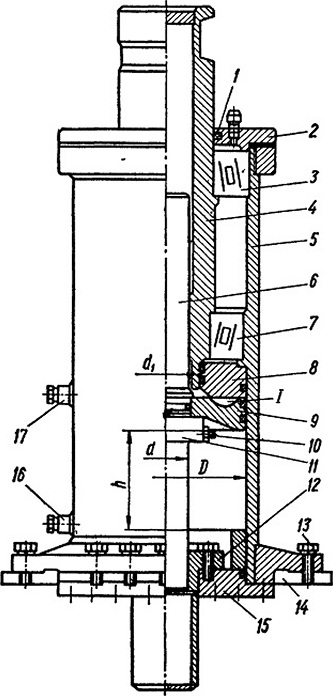

Винтовая колонна (рис. 36) представляет собой корпус 5, выполненный из трубы, в котором установлены два подшипника: верхний 3 и нижний 7. В этих подшипниках вращается стойка колонны 4, на которую устанавливается стрела.

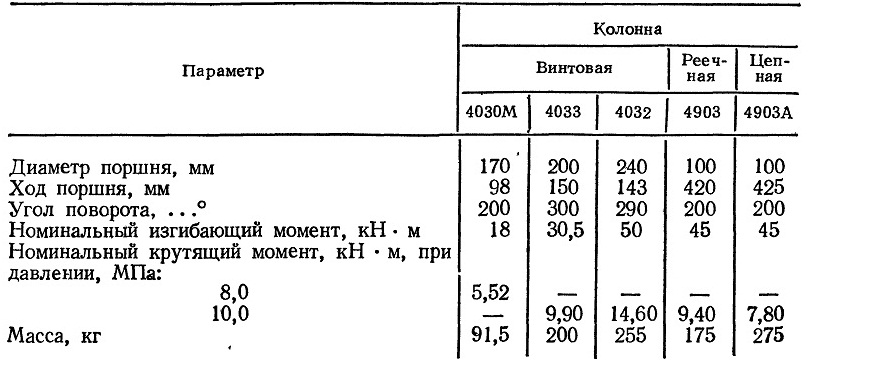

13. Техническая характеристика механизмов поворота автокранов

Нижняя часть корпуса колонны представляет собой гидроцилиндр с поршнем 9, установленным на винте 6. Верхняя часть винта связана со стойкой с помощью шлицевого соединения, а нижняя — входит в зацепление с гайкой 12. На винте между шлицевой и винтовой частями установлен поршень 9, закрепленный гайкой
11 со стопорным винтом 10.

В нижней части корпуса колонны имеется крышка 15, к которой прикреплена гайка 12, а в верхней — крышка 2 верхнего подшипника с грязесъемником 1. Для того чтобы рабочая жидкость не поступала в зону подшипников, в средней части колонны установлена крышка 8 нижнего подшипника с уплотнительными кольцами на внутренней и наружной поверхностях. Колонна прикреплена к раме автокрана 14 с помощью болтов 13.

При подаче рабочей жидкости из гидрораспределителя в шлицевую полость винта I через штуцер 17 поршень перемещается вниз.

Будучи жестко связанным с винтом, находящимся в зацеплении с гайкой, поршень, перемещаясь, одновременно вращается и своей шлицевой частью вращает стойку колонны, которая, в свою очередь, вращает стрелу с грузом. Направление нарезки зубьев винта правое, и стрела поворачивается по часовой стрелке (если смотреть на нее сверху). При подаче рабочей жидкости в винтовую полость колонны через штуцер 16 поршень перемещается вверх и вращает стрелу против часовой стрелки.

Рис. 36. Винтовая колонна.

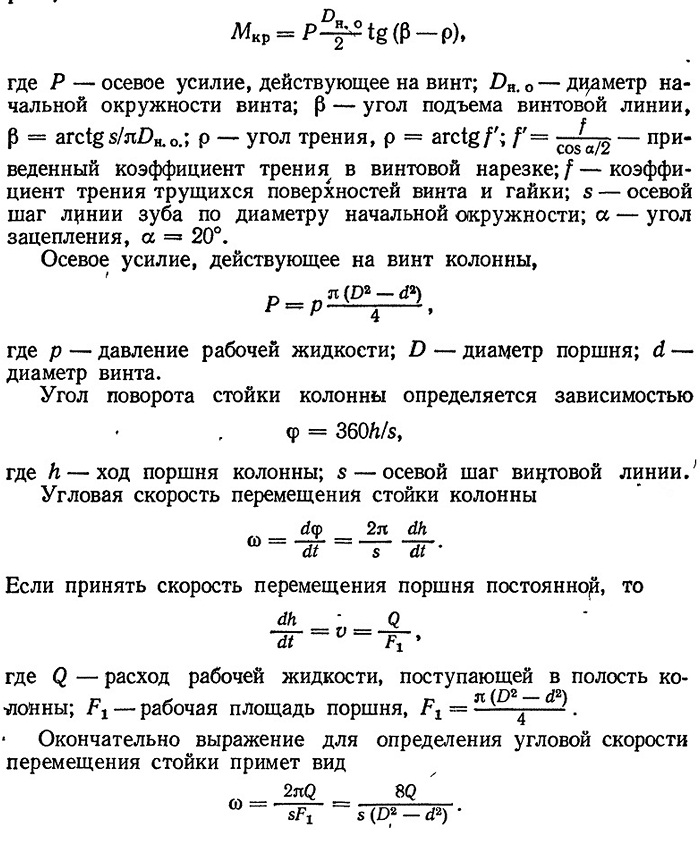

Крутящий момент, развиваемый винтовым механизмом поворота,

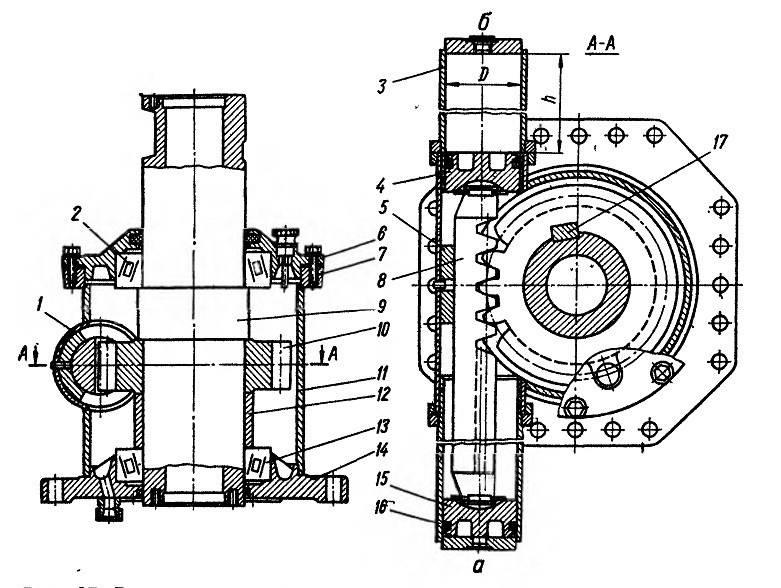

Реечная колонна (рис. 37) состоит из трубы 11, двух приваренных к ней фланцев: верхнего 7 и нижнего 14, а также трубы 1, приваренной к средней части трубы 11. К верхнему фланцу с помощью болтов прикреплена крышка 6. В нижнем фланце 14 и крышке 6

установлены два подшипника: верхний 2 и нижний 13, в которых вращается стойка колонны 9, с шестерней 10. Шестерня прикреплена к стойке с помощью шпонки 17 и прижата к буртику стойки с помощью распорной втулки 12. К трубе 1 с обеих сторон с помощью болтов прикреплены корпусы гидроцилиндров 3 и 16, в которых перемещается поршни 4 и 15, соединенные с рейкой 8, находящейся в постоянном зацеплении с зубчатым колесом 10. Для того чтобы рейка под действием радиальной силы, возникающей в зубчатом

зацеплении, не деформировалась, в средней части трубы установлен секторный упор 5, выполненный из антифрикционного чугуна.

Рис. 37. Реечная колонна

При подаче рабочей жидкости через отверстие а в полость поршня 15 рейка перемещается и вращает стойку колонны -по часовой стрелке (если смотреть на нее сверху). Рабочая жидкость из полости цилиндра 3 сливается в бак. При подаче рабочей жидкости через отверстие б в полость поршня 4 происходит поворот стойки в противоположную сторону.

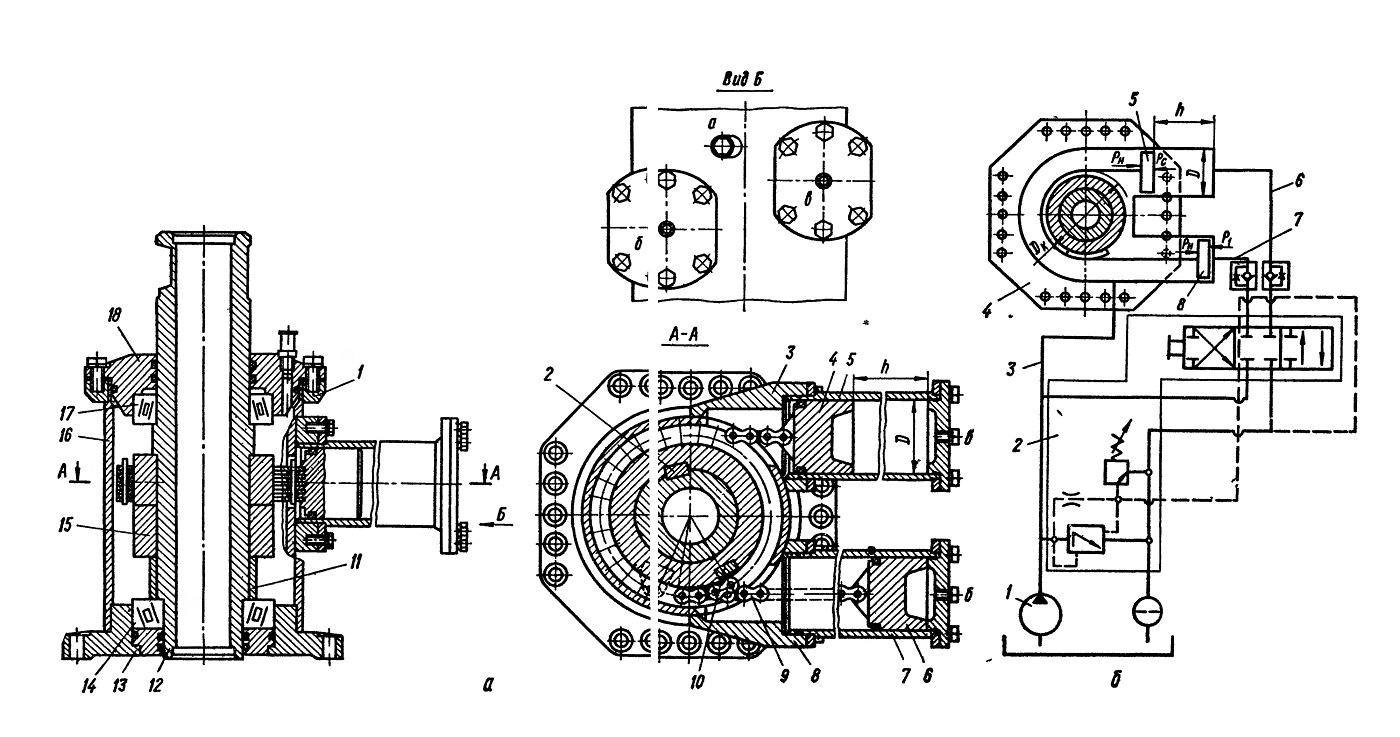

Цепная колонна (рис. 38, а) представляет собой корпус 16, выполненный из трубы с приваренными основанием 13, верхним фланцем 1 и двумя насадками 8 и 3, к которым с помощью болтов прикреплены трубы гидроцилиндров поворота 7 и 5. В верхней крышке колонны 18 и в основании 13 расположены два роликовых подшипника 17 и 14, в которых вращается стойка колонны 12. На стойке установлены два кольца 15, прикрепленные к ней с помощью шпонки 2 и прижатые к бурту стойки распорной втулкой 11. В кольцах 15 имеются пазы, в которые вставлены кронштейны 10, с прикрепленными к ним пластинчатыми цепями 9. Другие концы цепей прикреплены к поршням 6 и 4, установленным в трубах гидроцилиндров.

Подсоединение цепной колонны в схеме гидропривода осуществляется с помощью трубопровода 3 (рис. 38, б) непосредственно от насоса 1 к корпусу колонны 4 и трубопроводами 6 и 7 — от распределителя к гидроцилиндрам поворота 5 и 8. При включении золотника гидрораспределителя 2 в крайнее левое положение рабочая жидкость поступает одновременно по трубопроводу 3 в корпус колонны и через гидрораспределитель по трубопроводу 6 в нижний гидроцилиндр. По трубопроводу 7 рабочая жидкость сливается в масляный бак.

Поскольку длина трубопровода 3 в реальных конструкциях, автокранов небольшая, сопротивлением этой линии обычно пренебрегают. Следовательно, давление в корпусе колонны равно давлению насоса.

Давление рабочей жидкости в нижнем гидроцилиндре

р1=рн-р,

где рн давление насоса; р— потеря давления на сопротивление магистрали и гидрораспределителя.

Рис. 38. Цепная колонна

С увеличением частоты вращения стрелы повышается производительность автокрана, однако это вызывает значительные динамические нагрузки в упругих элементах стрелы и механизма поворота. Поэтому частоту вращения обычно принимают в пределах 1...4 об/мин, что обеспечивается гидроприводом автокрана.

Рабочий угол поворота колонны для автокранов, стрелы которых в транспортном положении устанавливаются за кабиной автомобиля, выбирают в пределах 190...200°, так как работать стрелой автокрана над кабиной базового автомобиля запрещено правилами техники безопасности. Для автокранов, стрелы которых в транспортном положении устанавливаются над кабиной, общий угол (не рабочий) поворота стрелы устанавливается в пределах 290...300. Автокраны, механизмы поворота которых выполнены в виде редукторов и гидромоторов, являются полноповоротными, и угол поворота для них не ограничивают.

Расчёт подшипников механизмов поворота автокранов с объемным гидроприводом

Ha первом этапе проектирования механизмов поворота автокранов необходимо произвести расчет подшипников на статическую нагрузку и, определить момент, затрачиваемый на поворот стрел автокрана.

В механизмах поворота устанавливают конические роликовые однорядные подшипники (ГОСТ 333—71).

Частота вращения подшипников, соответствует частоте вращения 4 стрелы с грузом и указывается- в технической характеристике автокрана. Она составляет 1...4 об/мин. Для такой частоты вращения подшипники рассчитывают по допустимой статической нагрузке.

При комбинированной нагрузке приведенную статическую нагрузку определяют по формуле [2]

Значения коэффициента т, учитывающего неодинаковое влияние радиальной и осевой нагрузок для конических роликовых подшипников, приведены в табл. 14. [2].

14. Значения коэффициента т.
