КРОНШТЕЙНЫ СТРЕЛЫ СТРЕЛ АВТОКРАНОВ С ОБЪЕМНЫМ ГИДРОПРИВОДОМ

Кронштейны стрелы предназначены для крепления стрелы и гидроцилиндра подъема к стойке механизма поворота.

Кронштейн представляет собой сварную конструкцию (рис. 52, а, б), состоящую из боковых стенок 2, задней стенки 6 и основания 7. В боковые стенки вварены верхние бобышки 1 для установки оси крепления стрелы и средние бобышки 8 для установки оси крепления гидродилиндра подъема. В основании 7 имеются отверстие d1 для установки кронштейна на хвостовик стойки 5 механизма поворота и отверстие d2 для установки клина 9, соединяющего стойку с кронштейном стрелы.

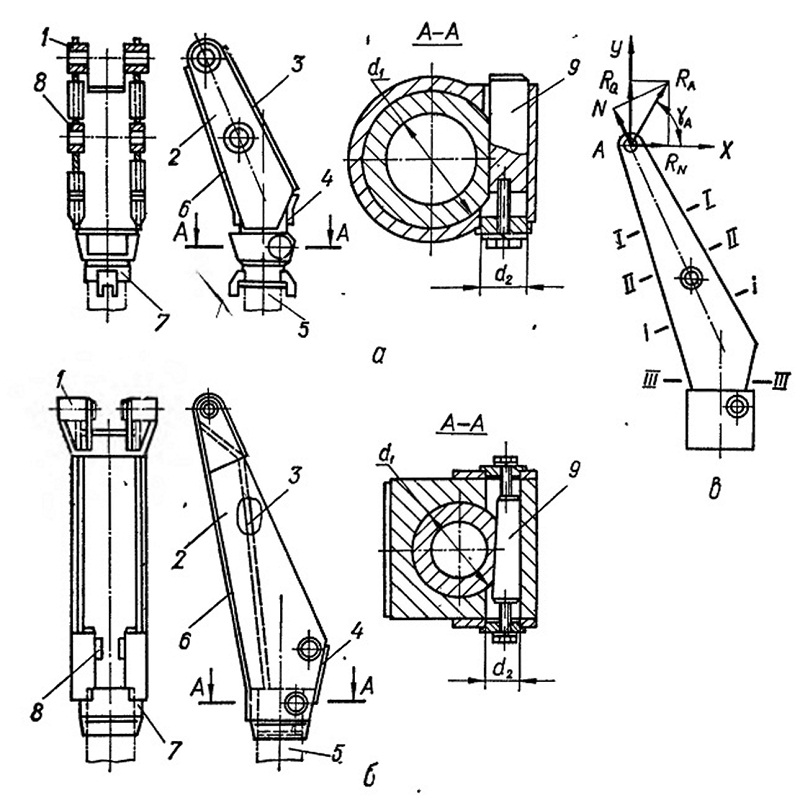

Рис. 52. Кронштейны стрел автокранов:
а — открытого профиля; б — частично закрытого профиля; в — схема для расчета.

Кронштейны стрелы в зависимости от компоновки и кинематической схемы автокрана могут быть двух видов: открытого П-образного сечения (рис. 52, а), у которого боковые стенки имеют peбpa жесткости 3 и 4, и частично закрытого профиля (рис. 52, б), у которого сечение закрывается с помощью внутренней стенки 3.

Сварку боковых стенок и верхних бобышек производят в среде углекислого газа с местным предварительным подогревом до 120... 150° С. После механической обработки допускается непараллельность осей бобышек не более 0,2 мм, а также неперпендикулярность их к оси отверстия d1 не более 0,5 мм на длине 300 мм. Основание выполняют из стали 35 (ГОСТ 1050—74) штамповкой. Твердость — НВ 156... 196.
