ОПРЕДЕЛЕНИЕ НАГРУЗОК, ДЕЙСТВУЮЩИХ НА РАМУ АВТОКРАНОВ

Нагрузки, действующие на выносные опоры

Для определения нагрузок, действующих на выносные опоры, необходимо определить нагрузки: на оси автомобиля при транспортном положении стрелы, на заднюю ось при выставленных выносных опорах и на выносные опоры при работе стрелой с грузом.

Если стрела автокрана находится в транспортном положении и направлена вперед по его ходу (рис. 56, а), нагрузки на оси автомобиля от веса вращающихся частей автокрана (стрелы, кронштейна стрелы, крюковой подвески и др.) составляют: на переднюю ось

Нагрузки на оси от веса невращающихся частей автокрана равны общим осевым нагрузкам за вычетом нагрузок от веса вращающихся частей. Общие нагрузки на оси были определены при выборе базового автомобиля (см. рис. 14) или могут быть получены экспериментально в результате взвешивания автокрана. Следовательно, нагрузка на переднюю ось от веса невращающихся частей

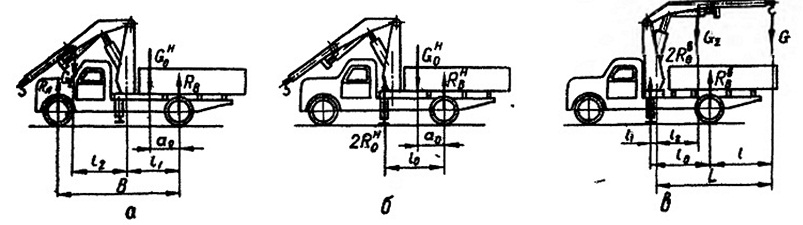

Рис. 66. Схемы для определения нагрузок, действующих на выносные опоры

Вес невращающихся частей автокрана состоит из веса автомобиля Ga и веса кранового оборудования без учета веса стрелы, кронштейна стрелы, крюковой подвески.

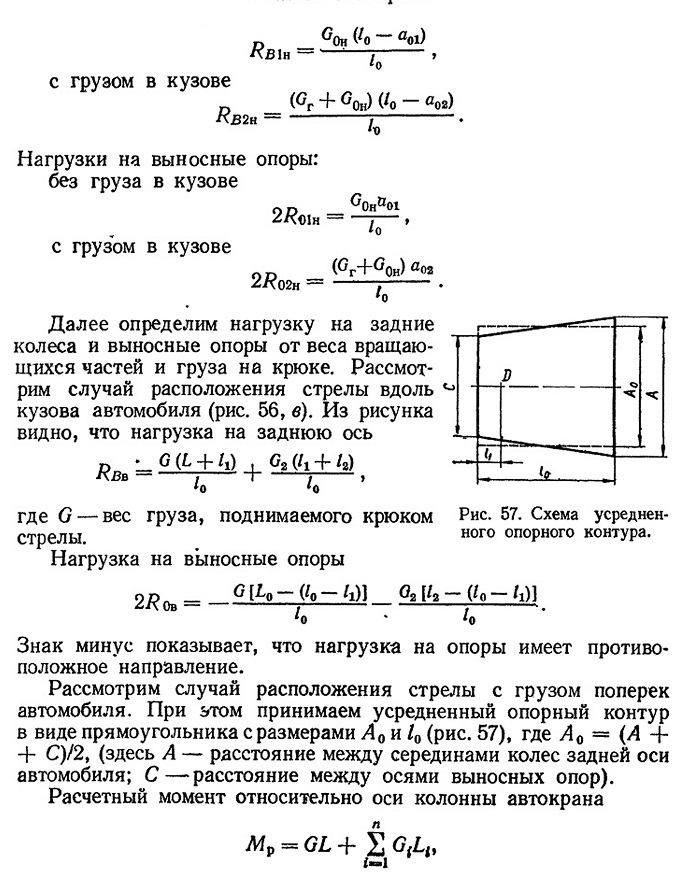

Рассмотрим далее .схему автокрана с выставленными выносными опорами (рис, 56, б). При этом будем считать, что выносные опоры обеспечивают такую установку автокрана, при которой нагрузка на переднюю ось равна нулю. Нагрузка на заднюю ось автомобиля от. веса невращающихся частей автокрана: без груза в кузове
