2.14.4
МоАЗ-40484. Гидроцилиндры
Гидроцилиндры (рисунок 2.14.7) предназначены для перемещения стрелы и
ковша погрузчика; установлены на подшипниках ШС-80.
Высокая эффективность и надежность гидроцилиндров обеспечиваются за счет
качества рабочих поверхностей штока и трубы, а также качества рабочих
поверхностей, применяемых самоподжимных уплотнений. Уплотнительные
кольца 24 должны быть ориентированы острой кромкой внутрь цилиндра.
Разборку гидроцилиндра проводят в следующем порядке:
-шток вывести на величину от 300 до 400 мм из цилиндра;
-вывернуть болты 8;
-отвести шайбу 11 от крышки;
-ударами молотка через деревянную или медную надставку крышку 12
переместить внутрь цилиндра, чтобы она вышла из зоны сектора 7;
-вынуть секторы из канавки;
-вынуть из цилиндра шток с поршнем.
Сборку гидроцилиндра проводить в обратном порядке.
Уплотнительные кольца 14, 24 и опорные кольца 3, 4 после демонтажа из
канавок повторному использованию не подлежат.
При монтаже в крышку уплотнительное кольцо 24 необходимо пальцами руки
сдер-формировать в одной плоскости в виде дуги. Кольцо ввести в зону
канавки, расправить его, а затем с помощью конусной оправки окончательно
придать ему правильную цилиндрическую форму.
При монтаже на поршень уплотнительное кольцо 14 и опорные кольца 3, 4
одевают с помощью конусной оправки, а затем с помощью другой оправки в
виде гильзы с внутренним диаметром, равным диаметру цилиндра, калибруют
их.

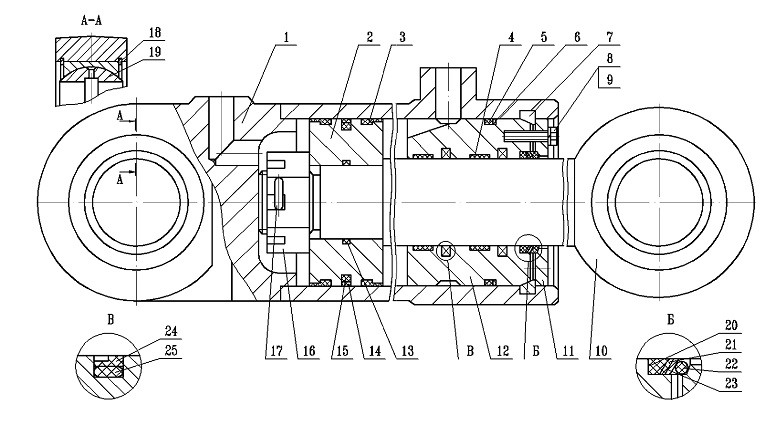

Рисунок 2.14.7 - Гидроцилиндр
1 - труба цилиндра; 2 - поршень; 3, 4 - кольца
опорные; 5, 13, 15, 22, 25 - кольца уплотнительные резиновые; 7 -
сектор; 8 - болт; 9 - гайка; 10 - шток; 11 - шайба упорная; 12 - крышка
передняя; 14, 24 - кольца уплотнительные из полимера; 16 - гайка; 17 -
шплинт; 18 - кольцо стопорное; 19 - подшипник шарнирный; 20, 23 -
грязесъемник; 21 - скребок
2.14.5
МоАЗ-40484. Маслопроводы гидропривода
Рабочая жидкость в гидросистеме циркулирует по трубопроводам и резиновым
рукавам высокого и низкого давления.
Рукава, устанавливаемые в нагнетательной магистрали, заделаны в
наконечники неразборной конструкции.
Соединение нагнетательных трубопроводов с рукавами
высокого давления - фланцевое, с уплотнением резиновым кольцом.
Для надежного уплотнения соединений при монтаже не допускать перекоса
прижимов. Применять для окончательной затяжки болтов накидные ключи или
головки. Моменты затяжки болтов должны быть (100±15) Н.м.
