МоАЗ-40484. Колонка рулевая

На погрузчике установлена травмобезопасная регулируемая рулевая колонка.

Установка рулевой колонки показана на рисунке 2.9.8.

В конструкции рулевой колонки (рисунок 2.9.9) предусмотрена регулировка рулевого колеса по высоте и углу наклона:

- для изменения угла наклона рулевой колонки необходимо нажать рукоятку 16 до отказа вниз, установить нужный угол наклона, после чего отпустить рукоятку;

- для изменения положения рулевого колеса по высоте необходимо повернуть рукоятку

27 до отказа на себя, и удерживая ее, установить нужную высоту рулевого колеса, после чего рукоятку отпустить.

Травмобезопасное устройство служит для поглощения части энергии при ударе водителя о рулевое колесо, то есть - снижение усилия воздействия рулевого колеса на водителя до безопасной величины.

Травмобезопасное устройство состоит из рычага 24, кронштейна 22 и пластины 23, которая при воздействии на рулевое колесо разрезается.

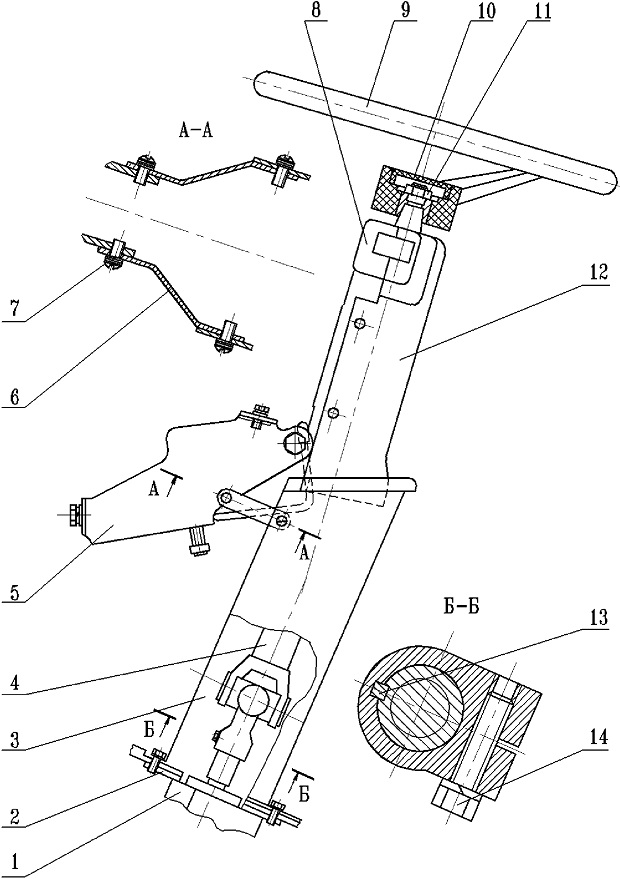

Рисунок 2.9.8 - Установка рулевой колонки

1 - гидроруль; 2 - пластина; 3 - кожух нижний; 4 - вал карданный; 5 - кронштейн с колонкой; 6 - серьга; 7 - винт; 8 - крышка верхнего кожуха; 9 - колесо рулевое; 10 - крышка; 11 - гайка; 12 - кожух верхний; 13 - шпонка; 14 - болт

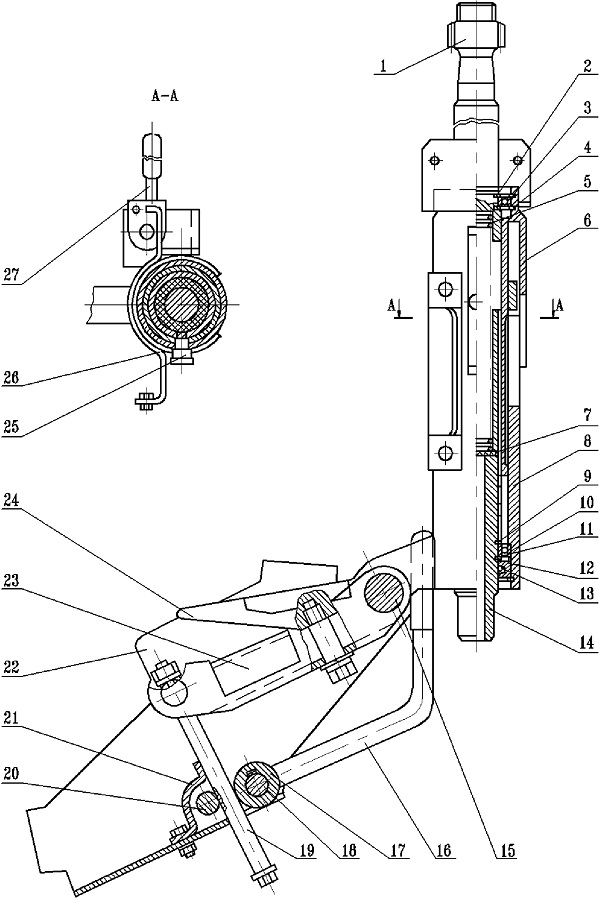

Рисунок 2.9.9 - Колонка рулевая с механизмом безопасности

1 - вал; 2, 4, 9, 11 - кольца стопорные; 3, 10 - подшипники; 5 - пружина; 6 - кожух; 7 - шайба; 8 - корпус; 12 - кольцо сальника; 13 - сальник; 14 - вал; 15, 18, 20 - оси; 16 - рукоятка изменения угла наклона колонки рулевой; 17 - втулка; 19 - рейка; 21 - пружина; 22 - кронштейн; 23 - пластина; 24 - рычаг; 25 - фиксатор; 26 - втулка; 27 - рукоятка изменения высоты колонки рулевой
