2.9.5
МоАЗ-40484. Усилитель потока рулевого управления
Усилитель потока (рисунок 2.9.6) установлен на
левом лонжероне и служит для пропорционального увеличения потока,
поступающего от гидроруля в рабочие полости гидроцилиндров поворота.
Усилитель потока состоит из корпуса 9 с золотником 10 и крышек 2 с
плунжерами 3, подпружиненных пружинами 13 и 14. Заплечики плунжеров
упираются в шайбы 12, в проточках которых установлены стаканы 7 с
пружинами 11, а шайбы, в свою очередь, опираются на торцы золотника 10.
Золотник выполнен с двумя центральными отверстиями, заглушенными с обеих
сторон при помощи втулок 8 и стопорных колец 1. Золотник снабжен
дросселирующими кромками и отверстиями, которые обеспечивают пропуск и
регулирование потока рабочей жидкости. По окружности золотника имеется
четыре ряда отверстий, два из которых, Е и З служат для прохода жидкости
из напорной линии (полость Ж) в центральные отверстия золотника, а два
других ряда отверстий Т и Н - для пропуска жидкости в рабочие полости С
и П и, далее - к гидроцилиндрам. Эти два последних ряда выполнены таким
образом, что только по одному отверстию из каждого ряда соединено с
линиями управления Г и К гидроруля через специальные каналы Д и И, а
остальные - с центральными отверстиями золотника.
Канал Д и отверстия Т, а также канал И и отверстия Н, совместно с
кромками проточек корпуса образует управляющие и усилительные дроссели,
изменяющие свои характеристики и проходные сечения по ходу золотника.
Золотник и плунжеры образуют своими торцами и крышками полости
управления золотником В и М и полости управления плунжерами Л и Ф.
Усилитель потока снабжен противоударными клапанами 16 и подпитывающими
клапанами 17, предназначенными для ограничения пиковых давлений в
гидроцилиндрах поворота и подпитки при срабатывании антиударных
клапанов.
Герметичность усилителя потока обеспечивается резиновыми уплотнительными
кольцами 4, 5, 6 и 19.

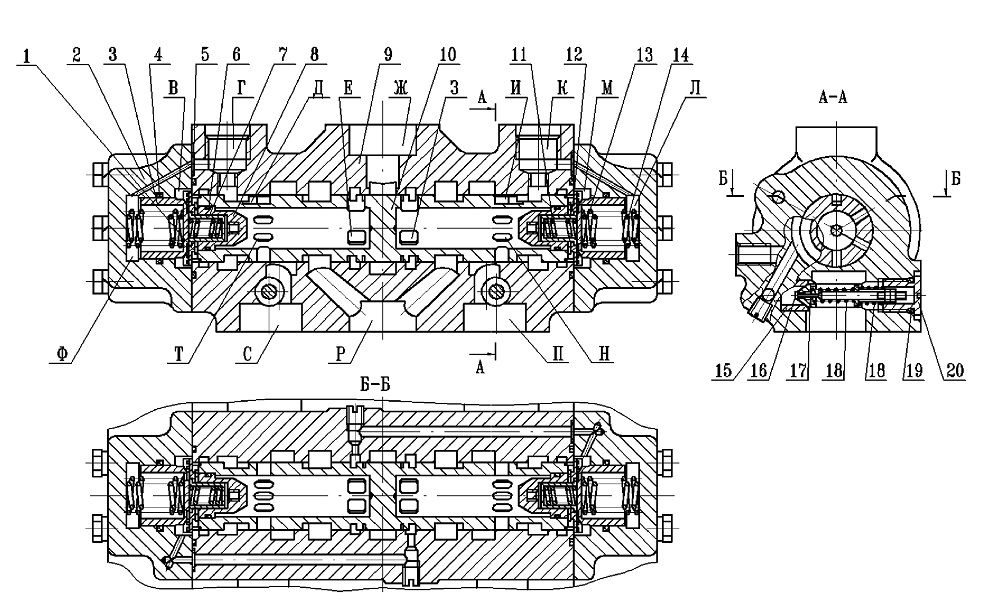

Рисунок 2.9.6 - Усилитель потока
1 - кольцо стопорное; 2 - крышка; 3 - плунжер;
4, 5, 6, 19 - кольца уплотнительные; 7 - стакан; 8 - втулка; 9 - корпус;
10 - золотник; 11, 13, 14, 18 - пружины; 12 - шайба; 15 - седло; 16, 17
- клапаны; 20 - пробка В, Ж, Л, М, П, Р, С, Ф - полости; Г, К -
гидролинии управления; Д, И - каналы; Е, З, Н, Т - отверстия
