МоАЗ-40484. Коробка передач

2.3.2

МоАЗ-40484. Коробка передач

Коробка передач (рисунок 2.3.5) четырехвальная, имеет шесть ступеней переднего и одну ступень заднего хода. Переключение ступеней производится многодисковыми фрикционными муфтами (фрикционами). Шестерни коробки передач прямозубые, постоянного зацепления.

Крутящий момент от гидротрансформатора передается на ведущий вал 15 коробки передач. На этом валу установлены фрикционы второй 7 и третьей 4 ступеней с ведущими

шестернями указанных ступеней, а также ведущая шестерня 14 привода реверсивного вала. Внутри вала расположен гидрораспределитель, образующий четыре разобщенных канала для подвода рабочей жидкости на включение фрикционов, на смазку подшипников и дисков фрикционов, а также для включения фрикциона блокировки гидротрансформатора.

На диапазонном валу установлены фрикционы понижающего и повышающего диапазонов с ведущими шестернями и этих диапазонов, а на барабанах фрикционов закреплены, соответственно, ведомые шестерни первой и второй ступеней.

Внутри вала установлен гидрораспределитель, образующий три разобщенных канала для подвода рабочей жидкости на включение фрикционов и смазки подшипников шестерен и дисков фрикционов.

На реверсивном валу 12 установлены фрикционы первой ступени 8 и задней ступени 5 с ведущими шестернями, а также ведомая шестерня 11 привода этого вала. Внутри вала установлен гидрораспределитель, конструктивно одинаковый с гидрораспределителем диапазонного вала.

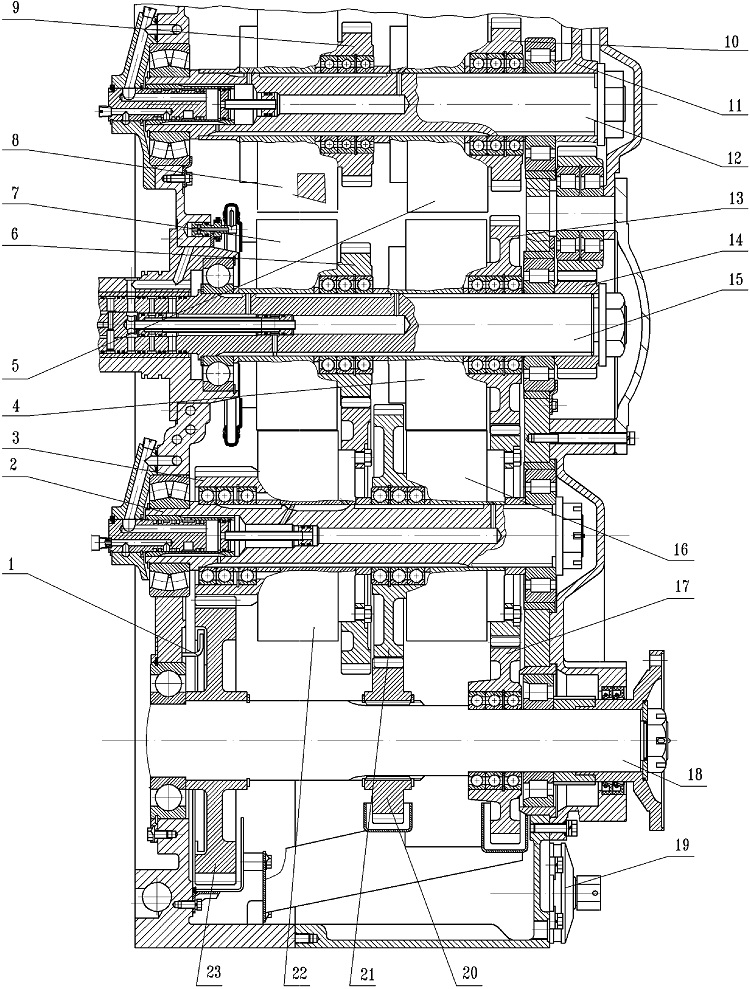

Рисунок 2.3.5 - Коробка передач

1 - датчик оборотов гидравлический; 2 - вал диапазонный; 3 - шестерня ведущая; 4 - фрикцион третьей ступени; 5 - фрикцион заднего хода; 6 - шестерня второй ступени ведущая; 7 - фрикцион второй ступени; 8 - фрикцион первой ступени; 9 - шестерня первой ступени ведущая; 10 - шестерня заднего хода; 11 - шестерня привода реверсивного вала ведомая; 12 - вал реверсивный; 13 - шестерня третьей ступени ведущая; 14 - шестерня привода реверсивного вала ведущая; 15 - вал ведущий; 16 - фрикцион повышающего диапазона; 17 - шестерня заднего хода промежуточная; 18 - вал ведомый; 19 - фильтр полнопоточный; 20 - шестерня повышающего диапазона ведомая; 21 - шестерня повышающего диапазона ведущая; 22 - фрикцион понижающего диапазона; 23 - шестерня понижающего диапазона ведомая

На ведомом валу 18 установлены ведомые шестерни 20 и 23 понижающего и повышающего диапазонов, промежуточная шестерня 17 заднего хода, блок шестерен 23 (рисунок 2.3.2) привода переднего насоса. Каждый вал установлен на двух подшипниках. Опорой передних подшипников является картер гидромеханической передачи, задних -картер коробки передач.

Все фрикционы конструктивно одинаковые и отличаются только наличием в барабанах фланцев для крепления кожуха гидравлического датчика оборотов (фрикцион второй ступени) и шестерен (фрикционы диапазонного вала).

На каждой ступени включены два фрикциона: один из расположенных на ведущем или реверсивном валах и один - на диапазонном.

При включении I, IV ступеней переднего и ступеней заднего хода крутящий момент на диапазонный вал передается реверсивным валом.

Фрикцион (рисунок 2.3.6) состоит из барабана 3, венца 8, поршня 4, ведущих 11 и ведомых 10 дисков, упорного диска 13, отжимных пружин 1, опоры пружины 14 и уплотнительных колец 2, 5 и 6.

Поршень 9 фрикциона, в соответствии с рисунком 2.3.7, имеет клапан, обеспечивающий подачу рабочей жидкости в большой цилиндр фрикциона при его включении. На цилиндрической поверхности поршня установлен нажимной диск 1. Между поршнем и диском расположены пружины 4, которые разжимают поршень и нажимной диск, обеспечивая слив рабочей жидкости из большого цилиндра при выключении фрикциона.

При включении ступени рабочая жидкость подается в малый и затем - в большой цилиндр фрикциона, поршень перемещается и сжимает диски.

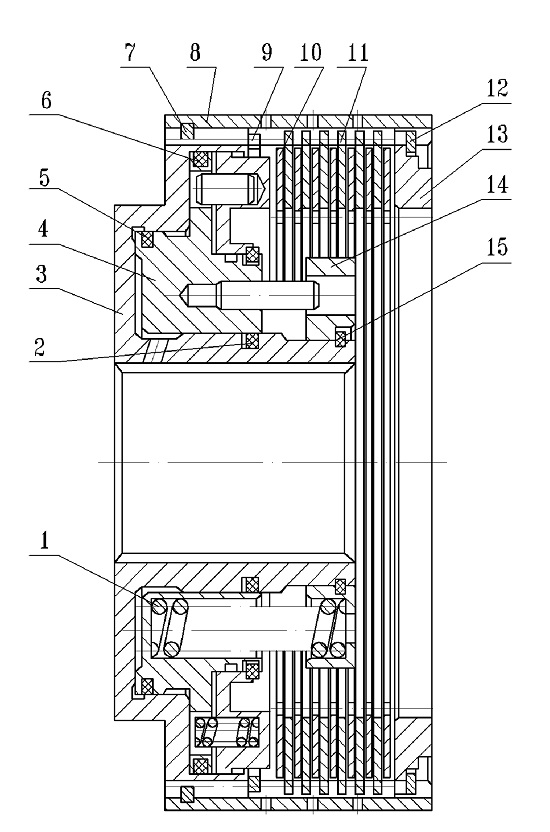

Рисунок 2.3.6 - Муфта фрикционная (фрикцион)

1 - пружина; 2, 5, 6 - уплотнительные кольца; 3 - барабан; 4 - поршень; 7, 12, 15 - опорные кольца; 8 - венец барабана; 9 - стопорное кольцо; 10 - ведомый диск; 11 - ведущий диск; 13 - упорный диск; 14 - опора пружин

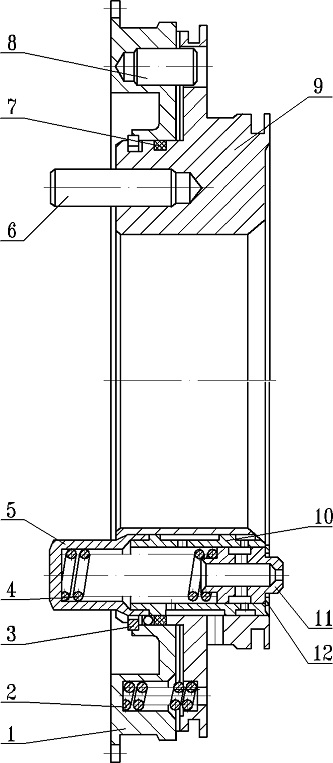

Рисунок 2.3.7 - Поршень фрикциона

1 - нажимной диск; 2 - пружина нажимного диска; 3 - опорное кольцо; 4 - пружина клапана; 5 - крышка клапана; 6, 8 - штифты; 7 - уплотнительное кольцо; 9 - поршень; 10 - гильза; 11 - золотник клапана; 12 - крышка
