Двигатель - механическая часть

33

Примечание: обмотайте конец от­

вертки изоляционной лентой и

будьте осторожны при извлечении

сальника, чтобы не повредить рас­

пределительный вал.

в) Смажьте сальник консистентной

смазкой.

г) Используя оправу (или трубку

подходящего диаметра) и молоток,

запрессуйте сальник в гнездо корпу­

са сальника распределительного

вала.

Блок цилиндров

Разборка блока цилиндров осуществ­

ляется при снятом двигателе. Для

снятия двигателя руководствуйтесь

сборочными рисунками.

Ниже описана процедура установки

масляного поддона.

1. Установите масляный поддон.

а) Удалите остатки уплотнительного

материала и будьте осторожны - не

допускайте попадания масла на по­

верхность прилегания масляного

поддона.

Используя растворитель, очистите

поверхности контакта и уплотнений.

Примечание: не используйте раство­

ритель, который будет воздейство­

вать на окрашенные поверхности.

б) Нанесите герметик на контактную

поверхность масляного поддона, как

показано на рисунке.

Примечание: после нанесения герме­

тика сопрягаемые детали должны

быть собраны в течение времени

указанного в инструкции по примене­

нию герметика. Иначе необходимо

удалить материал и нанести гер­

метик повторно.

в) Установите масляный поддон и

затяните болты крепления.

Момент затяжки 12 Н•м

Снятие и установка головки блока цилиндров (Corolla, Sprinter). 1 - про­

кладка головки блока цилиндров, 2 - головка блока цилиндров, 3 - жгут

проводов, 4 - крышка воздушного фильтра и впускной патрубок в сборе,

5 - шланги отопителя, 6 - топливные шланги, 7 - масляный щуп, 8 - трубка

клапана системы рециркуляции ОГ, 9 - прокладка, 10 - шланг системы ох­

лаждения (подводящий шланг радиатора), 11 - топливные шланги,

12 - крышка №3 ремня привода ГРМ, 13 - перепускная трубка охлаждающей

жидкости, 14 - топливные трубки высокого давления, 15 - зажим топливных

трубок, 16 - перепускной шланг охлаждающей жидкости, 17 - направляющая

масляного щупа, 18 - пружина, 19 - прокладка, 20 - приемная труба.

Нанесение герметика на масляные поддоны (при установке).

34 Двигатель - механическая часть

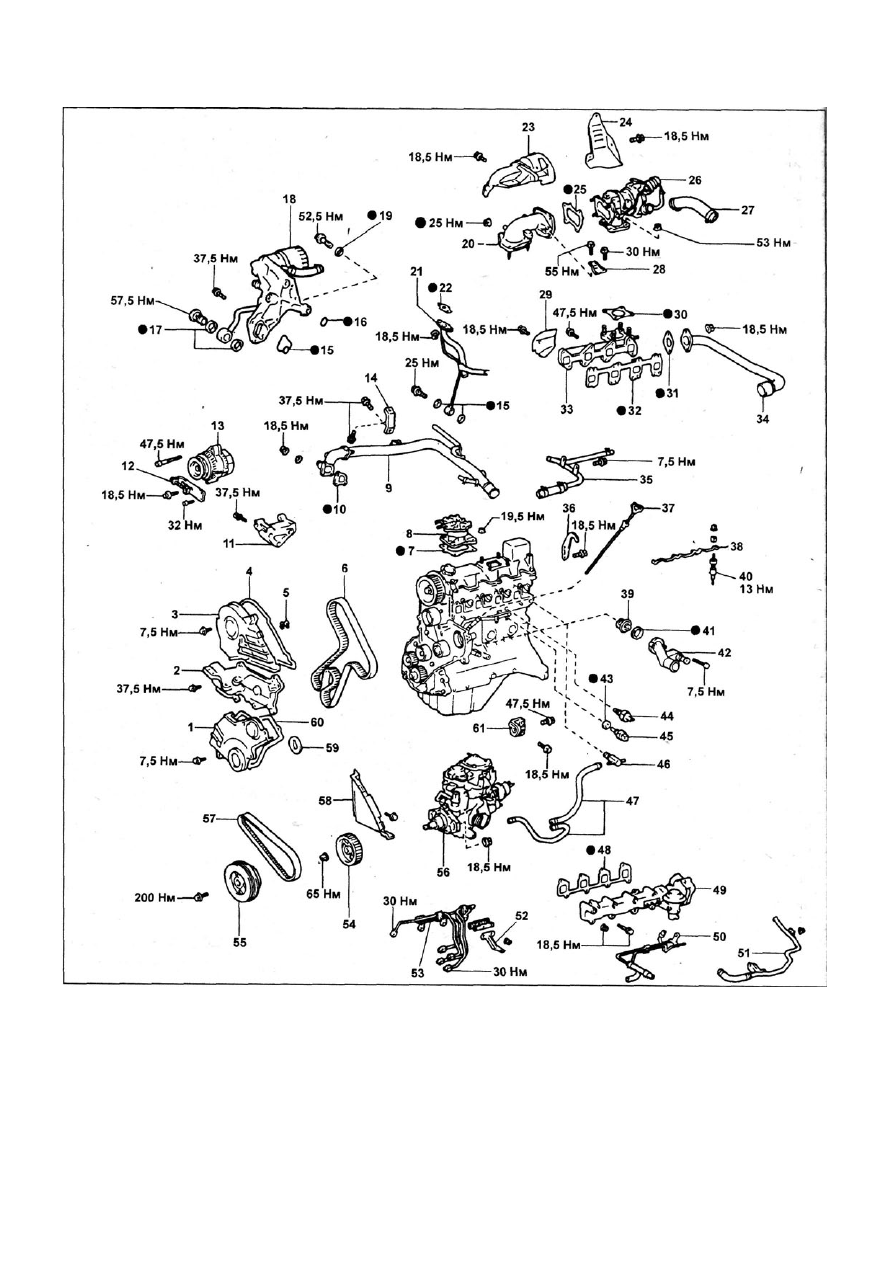

Частичная разборка двигателя ЗС-Т (Camry/Vista). 1 - крышка №1 ремня привода ГРМ, 2 - крышка ремня привода

ГРМ ( правый кронштейн двигателя), 3 - крышка №2 ремня привода ГРМ, 4 - прокладка, 5 - зажим, 6 - ремень

привода ГРМ, 7 - прокладка, 8 - вакуумный насос, 9 - выпускная труба системы охлаждения, 10 - прокладка,

11 - кронштейн генератора, 12 - - регулировочный кронштейн генератора, 13 - генератор, 14 - стойка коллектора,

15-, 16-, 17-, 19-, 22-, 25-, 30-, 31-, 32-, 41-, 43-, 48-,60 - прокладка, 18 - масляный фильтр в сборе с кронштейном,

20 - отводящий патрубок турбокомпрессора, 21 - подводящая трубка смазки турбокомпрессора, 23 - изолятор

турбокомпрессора, 24 - теплоизолятор выпускного коллектора, 26 - турбокомпрессор, 27 - воздушный патрубок,

28 - стойка турбокомпрессора, 29 - теплоизолятор выпускного коллектора №1, 33 - выпускной коллектор,

34 - патрубок системы рециркуляции ОГ, 35 - трубка маслоохладителя, 36 - рым для подъема двигателя,

37 - масляный щуп, 38 - соединительная планка свечей накаливания, 39 - термостат, 40 - свеча накаливания,

44 - датчик-указатель по температуре охлаждающей жидкости, 45 - датчик температуры охлаждающей жидкости,

46 - штуцер, 47 - отводящий шланг системы охлаждения, 49 - впускной коллектор, 50 - топливная трубка,

51 - трубка отводящего шланга системы охлаждения, 52 - кронштейн разъема ТНВД, 53 - топливные трубки вы­

сокого давления, 54 - шкив привода ТНВД, 55 - шкив коленчатого вала, 56 - ТНВД, 57 - ремень привода генерато-

ра, 58 - крышка №3 ремня привода ГРМ, 59 - направляющая ремня привода ГРМ, 61 - стойка ТНВД.

Двигатель - механическая часть

35

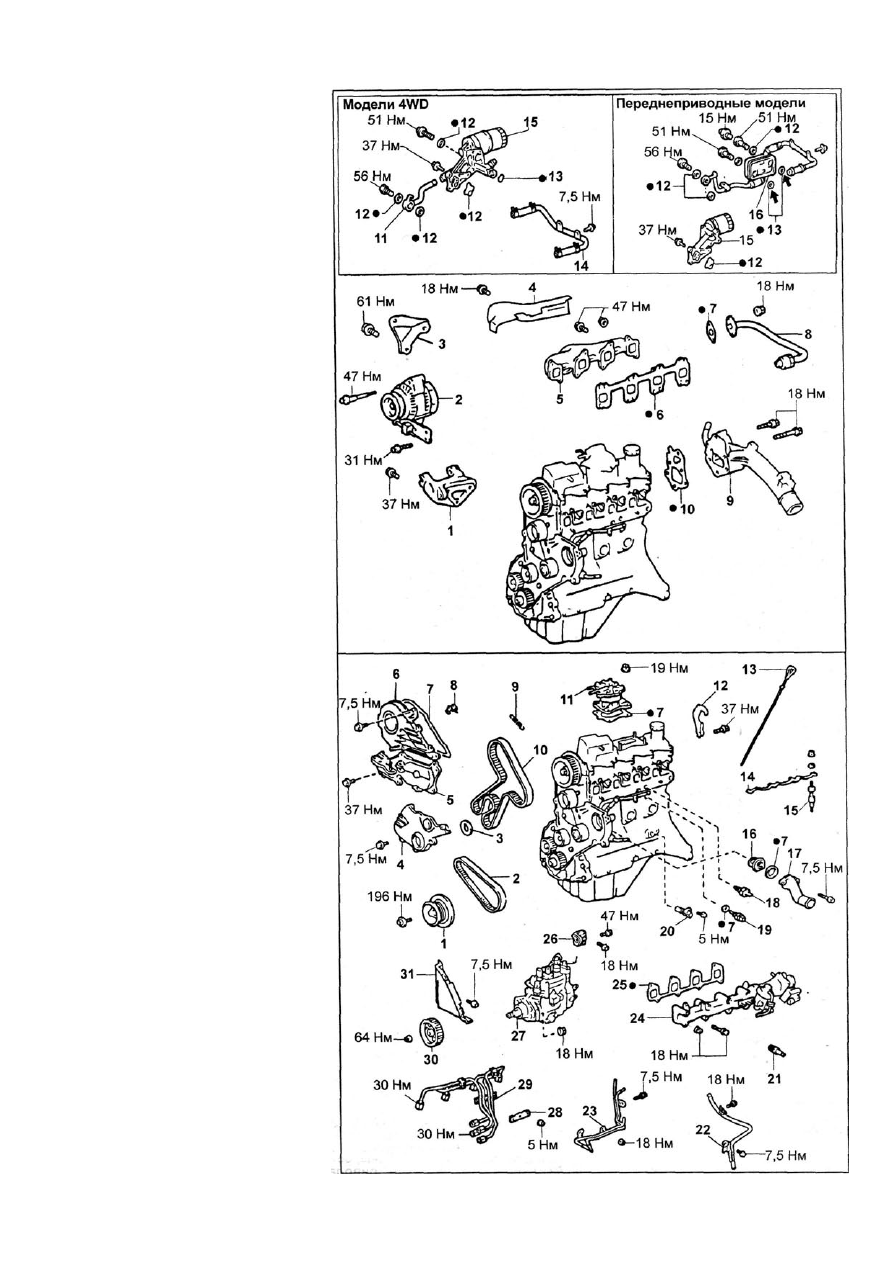

Частичная разборка двигателя ЗС-Е

(Corolla, Sprinter). 1 - кронштейн ге­

нератора, 2 - генератор, 3 - стойка

выпускного коллектора, 4 - тепло­

защитный экран выпускного кол­

лектора, 5 - выпускной коллектор,

6 - прокладка выпускного коллекто­

ра, 7 - прокладка, 8 - трубка клапана

рециркуляции ОГ, 9 - выходной

патрубок охлаждающей жидкости,

10 • прокладка, 11 - масляная трубка

№1, 12 - прокладка, 13 - кольцевое

уплотнение, 14 - масляная трубка,

15 - масляный фильтр и кронштейн

в сборе, 16 - маслоохладитель в

сборе.

Частичная разборка двигателя ЗС-Е

(Corolla, Sprinter) (продолжение).

1 - шкив коленчатого вала, 2 - ре­

мень привода генератора, 3 - на­

правляющая ремня привода ГРМ,

4 - крышка №1 ремня привода ГРМ,

5 - крышка ремня привода ГРМ

(правый кронштейн двигателя),

6 - крышка №2 ремня привода ГРМ,

7 - прокладка, 8 - зажим, 9 - пружина

натяжного ролика, 10 - ремень при­

вода ГРМ, 11 - вакуумный насос,

12 - рым для подъема двигателя,

13 - масляный щуп, 14 - соедини­

тельная планка свечей накалива­

ния, 15 - свеча накаливания,

16 - термостат, 17 - входной патрубок

охлаждающей жидкости, 18 - датчик-

указатель по температуре охлаж­

дающей жидкости, 19 - датчик тем­

пературы охлаждающей жидкости,

20 - датчик положения коленчатого

вала, 21 - штуцер системы охлаж­

дения, 22 - перепускная трубка ох­

лаждающей жидкости, 23 - топлив­

ные трубки, 24 - впускной коллек­

тор, 25 - прокладка впускного кол­

лектора, 26 - кронштейн ТНВД,

27 - ТНВД, 28 - зажим топливных

трубок высокого давления, 29 - то­

пливные трубки высокого давле­

ния, 30 - зубчатый шкив привода

вала ТНВД, 31 - крышка №3 ремня

привода ГРМ.

36

Двигатель - общие процедуры ремонта

Головка блока

цилиндров

Разборка

1. Снимите масляные форсунки, от­

вернув болты крепления.

2. Снимите толкатели и регулировоч­

ные шайбы.

Примечание: расположите толкате­

ли и регулировочные шайбы в поряд­

ке их установки.

3. Снимите клапаны.

а) С помощью подходящего приспо­

собления сожмите клапанную пру­

жину и снимите два сухаря.

б) Снимите следующие части:

(1) Тарелку пружины;

(2) Клапанную пружину;

(3) Клапан;

(4) Седло пружины.

Примечание: расположите клапаны,

пружины, седла пружин и тарелки пру¬

жин в обратной последовательности.

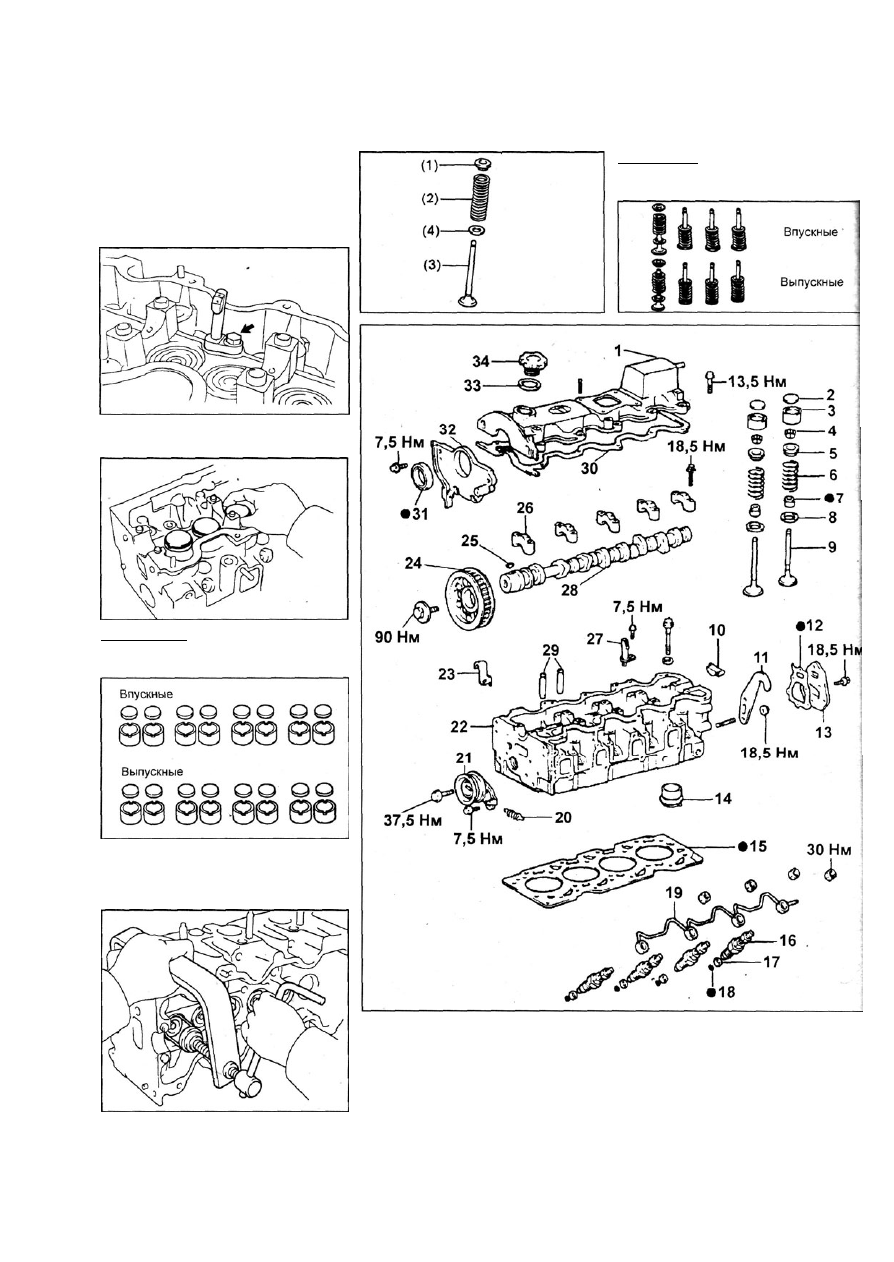

Детали, снимаемые при разборке головки блока цилиндров. 1 - крышка

головки блока цилиндров, 2 - регулировочная шайба, 3 - толкатель клапа­

на, 4 - сухари, 5 - тарелка клапана, 6 - пружина клапана, 7 - маслосъемный

колпачок, 8 - седло пружины, 9 - клапан, 10 - сегментная пробка,

11-, 23 - рым для подъема двигателя, 12 - прокладка, 13 - выходной пат­

рубок системы охлаждения, 14 - камера сгорания, 15 - прокладка головки

блока цилиндров, 16 - форсунка, 17 - седло форсунки, 18 - прокладка,

19 - трубка отвода топлива, 20 - натяжная пружина, 21 - натяжной ролик,

22 - головка блока цилиндров, 24 - шкив распределительного вала,

25 - шпонка, 26 - крышка подшипника распределительного вала, 27 - мас­

ляная форсунка головки блока цилиндров, 29 - втулка, 30 - прокладка

крышки головки блока цилиндров, 31 - сальник, 32 - корпус сальника рас­

пределительного вала, 33 - прокладка, 34 - пробка маслоналивного от­

верстия.
