Установка ремня привода

ГРМ (Camry/Vista, Corona,

Corolla, Carina,

Sprinter, Ipsum, Gaia)

Примечание: далее приведена проце­

дура установки ремня привода ГРМ

для моделей Camry/Vista. Для осталь­

ных моделей процедура установки

аналогична, с учетом конструктивных

отличий (руководствуйтесь соответ­

ствующим сборочным рисунком).

Примечание: если шкивы не снима­

лись, переходите к пункту 6.

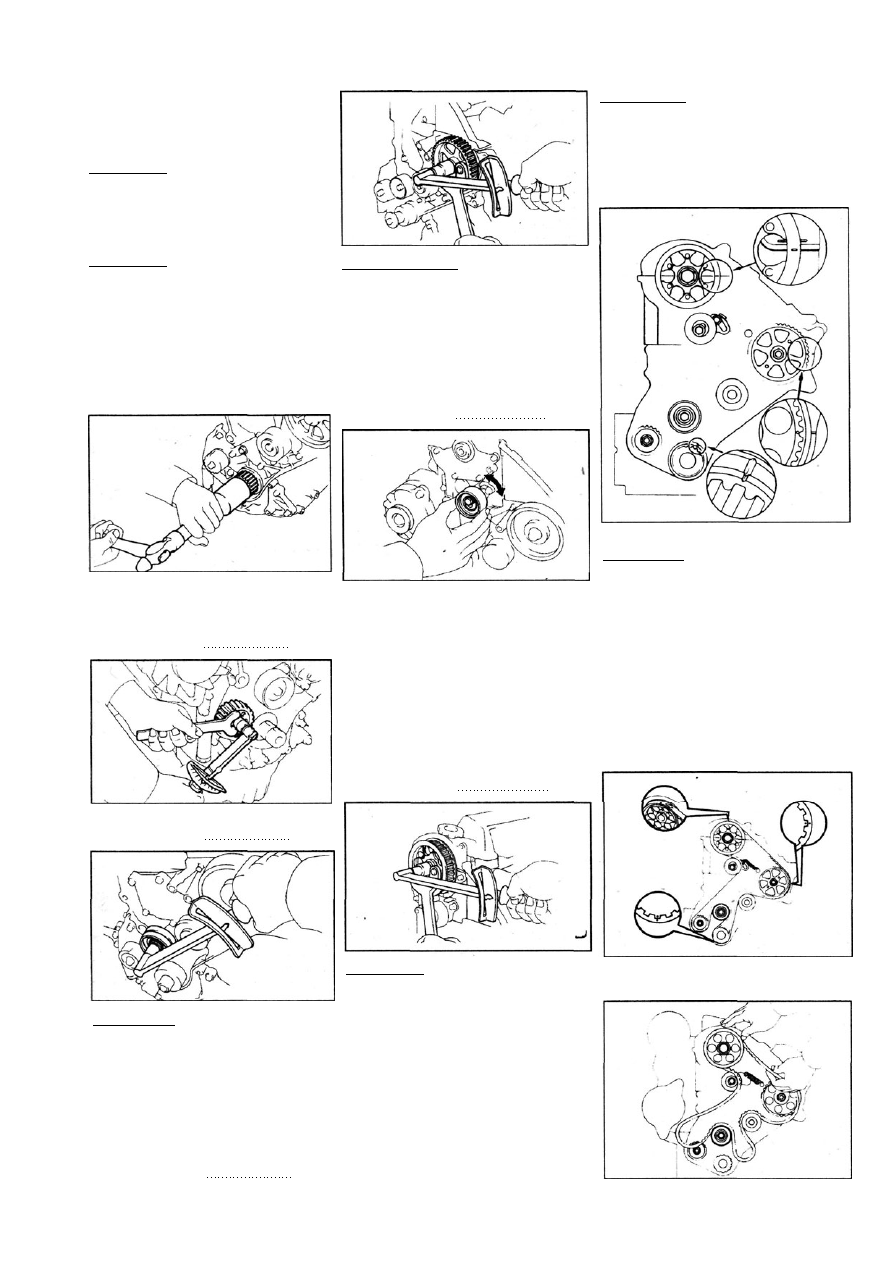

1. Установите зубчатый шкив коленча­

того вала.

а) Совместите шпоночную канавку

на шкиве со шпонкой на переднем

носке коленчатого вала.

б) Используя специальное оправку

(или трубку подходящего диаметра)

и молоток, посадите зубчатый шкив

на коленчатый вал.

в) Удерживая зубчатый шкив специ­

альным приспособлением, устано­

вите его и затяните гайку крепления

шкива указанным моментом.

Момент затяжки 47 Н•м

Примечание: проверьте плавность

вращения шкива.

3. Установите зубчатый шкив привода

ТНВД.

а) Совместите шпоночную канавку

на шкиве со шпонкой на носке вала

привода ТНВД.

б) Удерживая шкив специальным

приспособлением, установите его и

затяните гайку крепления шкива

указанным моментом.

Момент затяжки 64 Н•м

Примечание: совмещая метки на

шкивах коленчатого и распредели­

тельного вала, избегайте поворота

шкивов во избежание соударения кла­

панов с днищами поршней.

в) Совместите метку на шкиве ТНВД

с меткой на корпусе насоса охлаж­

дающей жидкости.

Предупреждение: гайку нужно затя­

гивать плавно, без рывков.

4. Предварительно установите натяж­

ной ролик (если был снят).

а) Установите натяжной ролик на

головку блока цилиндров и закру­

тите вручную болт крепления

кронштейна ролика так, чтобы ро­

лик свободно перемещался.

б) Установите и затяните указанным

моментом болт крепления ролика.

Момент затяжки 7,5 Н•м

2. Установите направляющий ролик.
Момент затяжки 37 Н•м

в) Проверьте, чтобы кронштейн на­

тяжного ролика свободно переме­

щался влево и вправо от руки.

5. Установите зубчатый шкив распре­

делительного вала.

а) Совместите отверстие под уста­

новочный штифт на шкиве со штиф­

том не переднем носке распредели­

тельного вала.

б) Удерживая специальным приспо­

соблением шкив распределительно­

го вала, установите болт крепления

вместе с шайбой и затяните его ука­

занным моментом.

Момент затяжки 88 Н•м

7. Установите ремень привода ГРМ.
Примечание:

- Установка производится на хо­

лодном двигателе.

- При повторном использовании

ремня совместите установочные

метки, нанесенные при снятии

ремня (см. раздел "Снятие ремня

привода ГРМ"), и установите ре­

мень ГРМ так, чтобы стрелка,

указывающая направление враще­

ния, совпала с направлением вра­

щения коленчатого вала.

- Устанавливая новый ремень ГРМ,

проверьте, чтобы цифры и буквы

маркировки читались, если смот­

реть с задней стороны двигателя.

Примечание: не допускайте провора­

чивания распределительного вала во

избежание удара клапанов о днища

поршней.

6. Совместите установочные метки на

шкиве распределительного вала, вала

привода ТНВД и коленчатого вала с

соответствующими метками.

а) Совместите метку на шкиве рас­

пределительного вала с плоскостью

разъема крышки головки блока ци­

линдров и головки блока цилиндров.

б) Совместите установочную метку

(канавка) на шкиве коленчатого ва­

ла с меткой на корпусе масляного

насоса.

а) Наденьте ремень ГРМ на шкив

распределительного вала.

18

Двигатель - механическая часть

б) Удерживая гайку крепления шки­

ва привода ТНВД ключом, наденьте

на него ремень ГРМ.

Примечание: убедитесь в том, что

зубья ремня вошли в зацепление и

ремень не провисает.

8. Проверьте правильность установки

фаз газораспределения.

а) Временно установите болт крепле­

ния зубчатого шкива коленчатого вала.

б) Поверните коленчатый вал на два

оборота до совмещения установоч­

ной метки на шкиве распредели­

тельного вала с верхней плоскостью

головки блока цилиндров.

Примечание: поворачивайте колен­

чатый вал только по часовой стрел­

ке. В случае неправильного направ­

ления вращения возможен выход зуб­

цов ремня из зацепления из-за изме­

нения натяжения пружины.

в) Наденьте ремень ГРМ на шкив

насоса охлаждающей жидкости и

зубчатый шкив коленчатого вала.

Примечание: убедитесь в том, что

зубья ремня вошли в зацепление и

ремень не провисает.

г) Наденьте ремень ГРМ на шкив

привода масляного насоса и натяж­

ной ролик.

Примечание: убедитесь в том, что­

бы ремень не перекручен и не слиш­

ком натянут.

д) Используя отвертку, установите

пружину натяжного ролика.

Примечание:

- Не используйте плоскогубцы при

натяжке пружины натяжного ро­

лика.

- Ослабляйте болт крепления на­

тяжного ролика до тех пор, пока

пружина не натянет ремень ГРМ.

в) Убедитесь в совпадении устано­

вочных меток на других шкивах, как

показано на рисунке.

При несовпадении меток повторите

процедуру с пункта 6.

г) Отверните болт крепления зубча­

того шкива коленчатого вала.

9. Затяните болт крепления натяжного

ролика указанным моментом.
Момент затяжки 37 Н•м
Примечание: затягивая болт, не сдви­

гайте кронштейн натяжного ролика.

10. Установите крышку ремня привода

ГРМ (правый кронштейн двигателя).

Момент затяжки 37 Н•м

Примечание: на автомобилях с гидро­

усилителем рулевого управления при­

меняются болты под ключ 14 мм.

11. Установите направляющую и

крышку № 1 ремня привода ГРМ.

а) Установите направляющую ремня

на зубчатый шкив коленчатого вала

кольцевой выемкой наружу (как по­

казано на рисунке).

б) Установите крышку №1 ремня

привода ГРМ вместе с прокладкой и

затяните пять болтов крепления.

12. Установите шкив коленчатого вала.

а) Установите шпонку в канавку.

б) Установите шкив с помощью оп­

равки и молотка.

в) Удерживая специальным приспо­

соблением шкив коленчатого вала,

установите болт крепления шкива

вместе с шайбой и затяните его ука­

занным моментом.

Момент затяжки 98 Н•м

13. Установите свечи накаливания.

14. Установите прокладку и крышку

№2 ремня привода ГРМ, три зажима и

затяните пять болтов.

Двигатель - механическая часть

19

Примечание: прокладку лучше прикле­

ить клеем к крышке №2 ремня приво­

да ГРМ для более легкой установки.

15. (Модели с гидроусилителем) Ус­

тановите насос гидроусилителя руле­

вого управления и шкив привода.

а) Затяните три болта.

Момент затяжки. 39 Н•м

б) Установите шкив насоса и сегмент­

ную шпонку на вал привода насоса.

в) Затяните рукой гайку крепления

шкива насоса.

16. Установите и отрегулируйте ремни

привода навесных агрегатов.

17. (Модели с гидроусилителем) За­

тяните гайку шкива насоса гидроуси­

лителя.

Момент затяжки 43 Н•м

18. Проверьте и отрегулируйте угол

опережения впрыска (см. соответст­

вующий раздел).

Снятие ремня привода ГРМ

(Estima Emina/Lucida)

1. Отсоедините пистоны крепления и

снимите отделку порога передней

двери, отвернув три винта.

2. Снимите переднее правое сиденье.

а) Освободите фиксатор сиденья, и

поднимите сиденье.

б) Отсоедините разъем системы

предупреждения о непристегнутом

ремне безопасности.

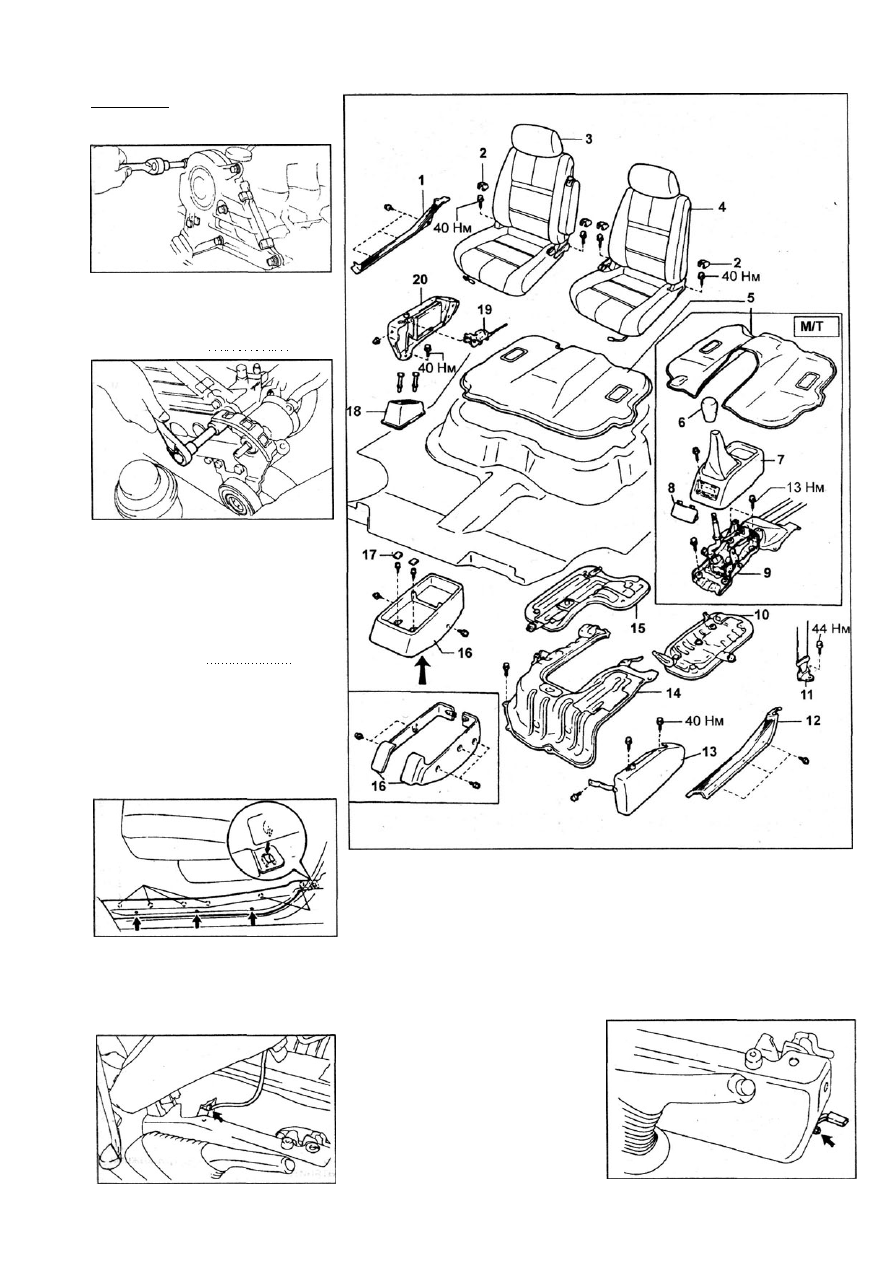

Снятие и установка ремня привода ГРМ (Estima Emina/Lucida).

1 - отделка порога передней правой двери, 2 - декоративная накладка,

3- правое переднее сиденье, 4 - левое переднее сиденье, 5 - напольное

покрытие (шумоизоляция), 6 - рукоятка рычага переключения МКПП,

7 - отделка отверстия для рычага переключения передач, 8 - крышка,

9 - рычаг переключения передач в сборе, 10 - левая крышка моторного

отсека, 11 - крепление ремня безопасности переднего левого сиденья,

12 - отделка порога передней левой двери, 13 - опора левого переднего

сиденья, 14 - передняя крышка моторного отсека, 15 - правая крышка мо­

торного отсека, 16 - нижняя отделка центральной консоли, 17 - заглушка,

18 - площадка для отдыха ноги водителя, 19 - рычаг заливной горловины,

20 - опора правого переднего сиденья.

в) Снимите декоративные накладки

болтов крепления сиденья и отвер­

ните болты, снимите сиденье.

3. Снимите переднее левое сиденье.

Снимите декоративные накладки бол­

тов крепления сиденья, отверните

болты и снимите сиденье.

4. Снимите напольное покрытие

(шумоизоляцию).

5. Снимите рычаг открытия лючка за­

ливной горловины, отвернув гайки

крепления.

20

Двигатель - механическая часть

6. Отверните два болта, отсоедините

разъем (модели со стерео усилите­

лем) и снимите опору переднего пра­

вого сиденья.

7. Снимите опору переднего левого

сиденья.

а) Отсоедините разъем электронно­

го блока управления.

б) Отверните два болта и винт диаг­

ностического разъема и снимите

опору переднего левого сиденья.

8. Снимите крепление ремня безопас­

ности переднего левого сиденья.

9. (Модели с МКПП) Снимите отделку

отверстия для рычага переключения

передач.

а) Снимите рукоятку рычага пере­

ключения МКПП.

б) Снимите нижнюю крышку отделки.

в) Отверните два винта приподни­

мите отделку с задней стороны и

снимите ее.

10. Снимите площадку для отдыха но­

ги водителя.

11. (Модели без холодильника) Сни­

мите заглушки винтов крепления ниж­

ней отделки центральной консоли, от­

верните винты, как показано на рисун­

ке, и снимите нижнюю отделку цен­

тральной консоли.

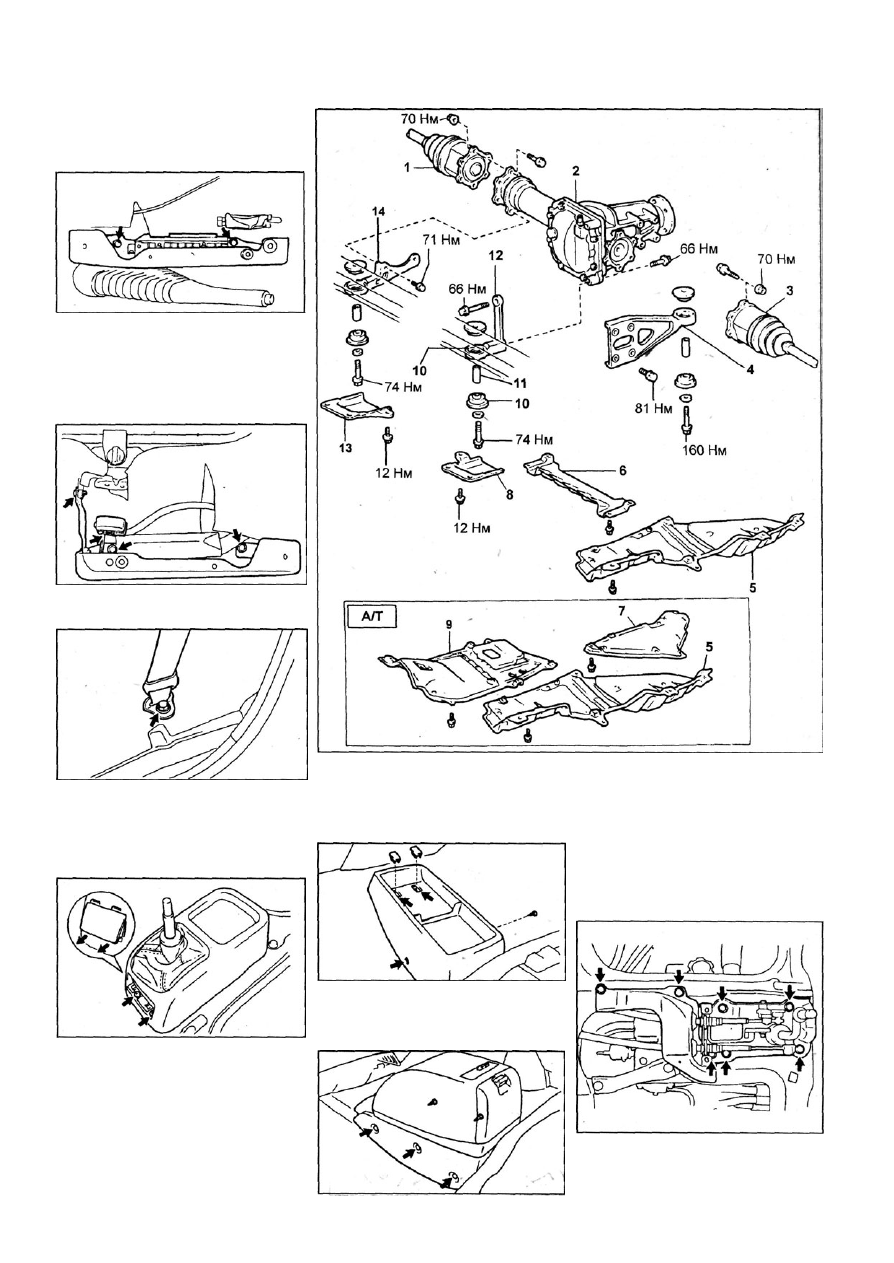

Снятие и установка ремня привода ГРМ (Estima Emina/Lucida модели

4WD) (продолжение). 1 - правый приводной вал, 2 - редуктор переднего

моста в сборе, 3 - левый приводной вал, 4 - кронштейн задней опоры

двигателя, 5, 6, 7, 8, 9, 13 - защитные кожухи, 10 - подушки, 11 - втулка,

12 - кронштейн левой передней опоры редуктора, 14 - кронштейн правой

передней опоры редуктора.

13. Снимите правую крышку моторно­

го отсека.

14. (Модели с МКПП) Снимите рычаг

переключения передач в сборе, от­

вернув болты.

12. (Модели с холодильником) Отсо­

едините пистоны крепления крышки

холодильника, отверните три винта и

снимите крышку холодильника.

15. Снимите передний коврик.

16. Снимите жгут проводов двигателя.

а) Ослабьте фиксаторы защиты жгу­

та проводов и снимите их.
