Двигатель - механическая часть

21

б) Отверните два винта крепления

защиты жгута проводов, как показа­

но на рисунке.

17. Снимите переднюю крышку мотор­

ного отсека.

а) Освободите зажимы правой зад­

ней части передней крышки мотор­

ного отсека

б) Отверните шесть/девять болтов

(модели с МКПП/с АКПП) и снимите

переднюю крышку моторного отсека.

18. Снимите приводной вал навесных

агрегатов. (Руководствуясь соответст­

вующим сборочным рисунком).

19. Слейте охлаждающую жидкость из

двигателя.

20. Ослабьте хомуты и снимите воз­

душные шланги №2 и №4.

21. (Модели с задним отопителем)

Отсоедините два шланга заднего ото­

пителя.

22. Снимите шкив коленчатого вала.

а) Использую специнструмент, за­

фиксируйте шкив коленчатого вала и

отверните болты крепления шкива.

Снятие и установка ТНВД (Estima Emina/Lucida) (продолжение). 1 - впуск­

ной воздуховод, 2 - защитный кожух №2 вентилятора системы охлажде­

ния, 3 - стойка №3, 4 - вал привода навесных агрегатов, 5 - стойка №2,

6 - масляный шланг (впускной), 7 - прокладка, 8 - теплозащитный экран

№2, 9 - клемма аккумуляторной батареи, 10 - регулировочный кронштейн

генератора, 11 - вакуумный шланг, 12 - провод вывода генератора,

13 - масляный шланг, 14 - кронштейн крепления аккумулятора, 15 - защит­

ный кожух аккумулятора, 16 - аккумулятор, 17 - площадка аккумулятора,

18 - клемма аккумулятора, 19 - передний карданный вал, 20 - масляный

шланг, 21 - разъем, 22 - масляный бачок, 23 - правый защитный кожух со

стороны двигателя, 24 - нижний защитный кожух №1, 25 - электромагнит­

ный клапан (модели с холодильником), 26 - ремни привода навесных аг­

регатов, 27 - вентилятор системы охлаждения, 28 - шкив привода навес­

ных агрегатов.

б) Используя специнструмент, сни­

мите шкив коленчатого вала.

22

Двигатель - механическая часть

23. (ЗС-Т) Снимите перепускные

шланги охлаждающей жидкости, ос­

лабив хомуты.

24. Снимите трубку вентиляции картера.

а) Отсоедините два шланга венти­

ляции картера от трубки. .

б) Отверните два болта и снимите

трубку вентиляции картера.

25. Отверните болты крепления крыш­

ки №2 ремня привода ГРМ, ослабьте

фиксаторы и снимите крышку и про­

кладку.

26. Отверните болты крепления крыш­

ки №3 ремня привода ГРМ, снимите

крышку и прокладку.

27. Снимите впускной патрубок.

а) Ослабьте хомуты и отсоедините

шланг от впускного патрубка.

б) Отверните болты и снимите впу­

скной патрубок.

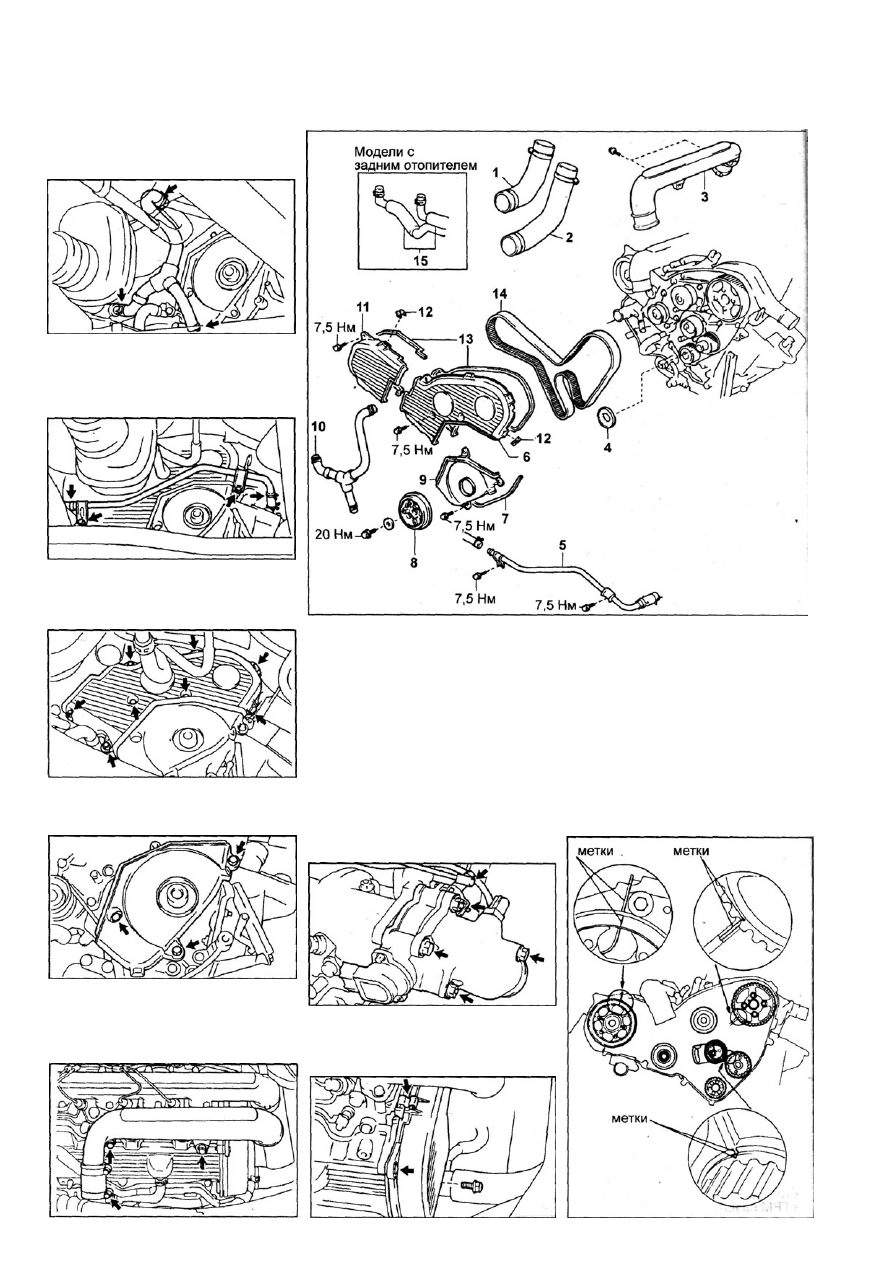

Снятие и установка ремня привода ГРМ (Estima Emina/Lucida).

(продолжение). 1 - воздушный шланг №4, 2 - воздушный шланг №2,

3 - впускной патрубок, 4 - направляющая ремня привода ГРМ, 5 - трубка

вентиляции картера, 6 - крышка №2 ремня привода ГРМ, 7 - прокладка,

8 - шкив коленчатого вала, 9 - крышка №3 ремня привода ГРМ, 10 - перепу-

скной шланг охлаждающей жидкости, 11 - крышка №1 ремня привода ГРМ,

12 - зажим, 13 - зажим, 14 - ремень привода ГРМ, 15 - шланги отопителя.
28. (ЗС-ТЕ) Снимите патрубок корпуса

дроссельной заслонки.

а) Отсоедините разъем датчика поло­

жения дроссельной заслонки и датчика

температуры воздуха на впуске.

б) Отсоедините вакуумный шланг.

в) Отсоедините тягу акселератора.

г) Отверните два болта и гайки,

снимите патрубок корпуса дрос­

сельной заслонки.

30. Снимите направляющую ремня

привода ГРМ.

31. Снимите ремень привода ГРМ.

а) Установите шкив коленчатого ва¬

ла, затянув болты крепления.

б) Поверните шкив коленчатого вала

по часовой стрелке до совмещения

меток, как показано на рисунке.

д) Снимите прокладку.

29. Отверните болты крепления крыш­

ки №1 ремня привода ГРМ, ослабьте

фиксаторы и снимите ее.

Двигатель - механическая часть

23

Примечание: коленчатый вал можно

проворачивать только по часовой

стрелке, но при малых углах поворо­

та - и против часовой стрелки.

в) Проверьте совмещение меток

шкива насоса охлаждающей жидко­

сти, шкива ТНВД и шкива распреде­

лительного вала.

. г) Отверните болты крепления шки­

ва коленчатого вала и снимите

шкив.

д) При повторном использовании

ремня привода ГРМ нанесите на

ремень метку в виде стрелки в на­

правлении вращения.

е) Ослабьте регулировочный болт

натяжного ролика.

ж) Установите шестигранный ключ

на 6 мм в натяжной ролик, перемес­

тите натяжной ролик вниз, как пока­

зано на рисунке, и снимите ремень

привода ГРМ.

32. Временно зафиксируйте натяжной

ролик, вставив шестигранный ключ со

стороны масляного насоса.

Установка ремня привода

ГРМ (Estima Emina/Lucida)

1. Установите ремень привода ГРМ.

а) Совместите метки на шкивах, как

показано на рисунке.

1 - шкив коленчатого вала;

2 - шкив привода ТНВД;

3 - шкив привода насоса охлаж­

дающей жидкости;

4 - шкив привода распредели­

тельного вала;

5 - натяжной ролик;

6 - шкив привода масляного насо­

са.

в) Установите шестигранный ключ

на 6 мм в натяжной ролик, перемес­

тите натяжной ролик вниз и снимите

шестигранный ключ со стороны

масляного насоса.

г) Наденьте ремень привода ГРМ на

натяжной ролик, ролик отжат вниз.

д) Затяните регулировочный болт

натяжного ролика.

Момент затяжки..: 7,5 Н•м
Примечание: соблюдайте совмеще­

ние ранее выставленных меток.

е) Установите шкив коленчатого ва­

ла, затянув болты крепления.

ж) Поверните шкив коленчатого ва­

ла два раза по часовой стрелке и

проверьте совмещение меток. Про­

верьте, что поршень цилиндра №1

установлен в ВМТ.

з) Отверните болты крепления шки­

ва коленчатого вала и снимите

шкив.

2. Установите направляющую ремня

привода ГРМ, как показано на рисунке.

б) Подсоедините тягу акселератора.

в) Подсоедините вакуумный шланг.

г) Подсоедините разъемы.

5. Установите выпускной патрубок.

а) Установите впускной патрубок и

затяните болты.

б) Подсоедините шланг и затяните

хомуты.

6. Установите прокладку на крышку

№2 ремня привода ГРМ, установите

крышку и затяните болты.

7. Установите трубку вентиляции кар­

тера, затяните два болта ее крепле­

ния и подсоедините два шланга.

б) Установите ремень привода ГРМ

на шкивы, сохраняя совмещение их

меток. Не надевайте ремень приво­

да ГРМ на натяжной ролик.

8. (ЗС-Т) Установите перепускные

шланги охлаждающей жидкости, затя­

ните хомуты.

9. Установите шкив коленчатого вала.

а) Используя спецприспособление,

установите шкив коленчатого вала.

3. Установите на крышку №1 ремня

привода ГРМ прокладку, установите

крышку на фиксаторы и затяните бол­

ты крепления.

4. (ЗС-ТЕ) Установите патрубок корпу­

са дроссельной заслонки.

а) Уложите прокладку на патрубок

дроссельной заслонки, установите

патрубок и затяните болты и гайки.

б) Затяните болты крепления шкива,

удерживая шив от проворачивания

за центральный болт.

10. (Модели с задним отопителем)

Подсоедините два шланга заднего

отопителя.

11. Установите воздушные шланги №2

и №4.

24

Двигатель - механическая часть

12. Установите приводной вал навес­

ных агрегатов. (Руководствуясь соот­

ветствующим сборочным рисунком).

13. Установите переднюю крышку мо­

торного отсека.

а) Установите переднюю крышку

моторного отсека на зажимы.

б) Затяните шесть/девять болтов

(модели с МКПП/с АКПП).

14. Установите жгут проводов двига­

теля.

15. Уложите передний коврик.

16. (Модели с МКПП) Установите ры­

чаг переключения передач в сборе,

затяните болты.

17. Установите правую крышку мотор­

ного отсека.

18. (Модели с холодильником) Устано­

вите крышку холодильника, затяните

три винта и установите пистоны креп­

ления.

19. (Модели без холодильника) Уста­

новите нижнюю отделку центральной

консоли, заверните винты и установи­

те заглушки винтов.

20. Установите площадку для отдыха

ноги водителя.

21. (Модели с МКПП) Установите от­

делку отверстия для рычага переклю­

чения передач.

22. Установите натяжитель ремня пе­

реднего левого сиденья.

23. Установите опору переднего лево­

го сиденья.

24. Установите опору переднего пра­

вого сиденья.

25. Установите рычаг открытия лючка

заливной горловины, затяните гайки

крепления.

26. Установите напольное покрытие

(шумоизоляцию).

27. Установите переднее левое сиде­

нье.

28. Установите переднее правое си­

денье.

29. Установите отделку порога перед­

ней двери, затяните три винта и уста­

новите пистоны крепления.

30. Залейте охлаждающую жидкость,

(См. главу "Техническое обслужива­

ние и общие процедуры проверок и

регулировок".)

31. Запустите двигатель и убедитесь в

отсутствии утечек из системы охлаж-

дения.

Снятие и установка

ремня привода ГРМ

(Lite-Ace/Town-Ace

ЗС-Т, ЗС-Е, ЗС-ТЕ)

Снятие ремня привода ГРМ осуществ¬

ляется согласно сборочному рисунку.

Ниже приведены основные моменты

снятия и установки ремня привода ГPM.

Снятие

1. Снимите шкив коленчатого вала.

а) Установите специальное приспо¬

собление на шкив коленчатого вала

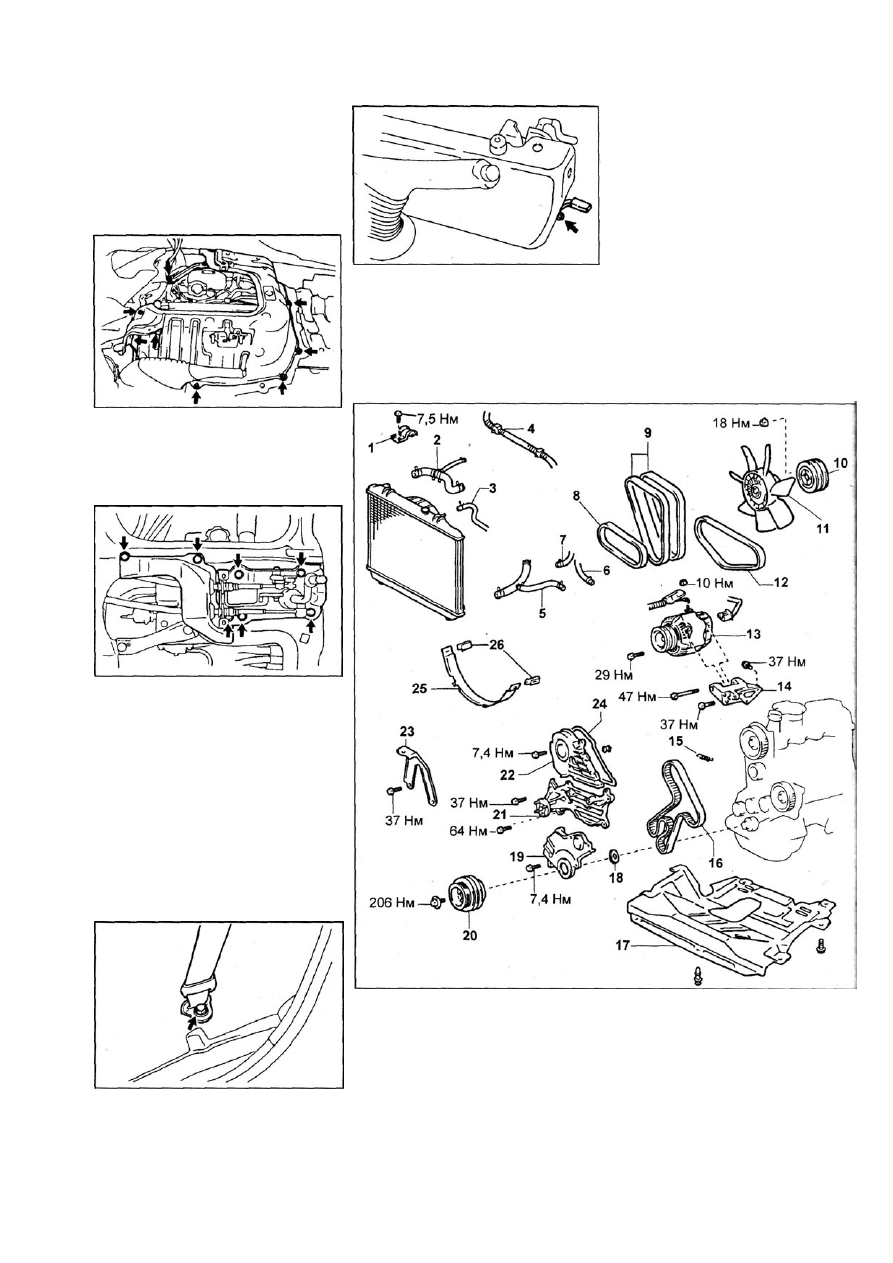

Снятие и установка ремня привода ГРМ (Lite-Ace/Town-Ace ЗС-Т, ЗС-Е,

ЗС-ТЕ). 1 - кронштейн генератора, 2 - выходной шланг радиатора,

3 - перепускной шланг №1 охлаждающей жидкости, 4 - жгут проводов дви­

гателя, 5 - выходной шланг радиатора, 6 - входной шланг маслоохладите­

ля, 7 - выходной шланг маслоохладителя, 8 - ремень привода насоса ру­

левого управления, 9 - ремни привода генератора и насоса охлаждающей

жидкости, 10 - шкив привода вентилятора системы охлаждения, 11 - вен­

тилятор системы охлаждения с вязкостной муфтой в сборе, 12 - ремень

привода компрессора кондиционера, 13 - генератор, 14 - кронштейн]

15 - пружина натяжного ролика, 16 - ремень привода ГРМ, 17 - защитный

кожух, 18 - направляющая ремня привода ГРМ, 19 - крышка №1 ремня

привода ГРМ, 20 - шкив коленчатого вала, 21 - крышка №3 ремня привода

ГРМ и кронштейн вентилятора системы охлаждения, 22 - крышка №2 рем­

ня привода ГРМ, 23 - кронштейн промежуточного охладителя наддувочно­

го воздуха, 24 - прокладка, 25 - защитный кожух вентилятора, 26 -зажимы.
