Nissan Note. ЗАМЕНА ТОРМОЗНЫХ КОЛОДОК ТОРМОЗНОГО МЕХАНИЗМА ЗАДНЕГО КОЛЕСА



Вам потребуются: ключ для болтов ко­лес, пассатижи, отвертка с плоским лез­вием, медицинский шприц.

Минимально допустимая толщина фрикци­онных накладок тормозных колодок 1,0 мм.

Заменяйте колодки в следующих случаях:

-           толщина фрикционных накладок менее допустимой;

-     поверхность накладок замаслена;

-     фрикционная накладка непрочно соеди­нена с основанием;

-           накладки с глубокими бороздами и ско­лами.

1. Ослабьте затяжку болтов крепления лево­го заднего колеса, подложите под передние колеса противооткатные упоры («башмаки»). Включите I передачу. С помощью домкрата приподнимите заднюю часть автомобиля и ус­тановите на надежные опоры.

2         Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомо­биль расторможен).

3.      Снимите заднее колесо.

4         Если уровень тормозной жидкости в бачке главного тормозного цилиндра на­ходится на метке МАХ» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может вы­плеснуться.

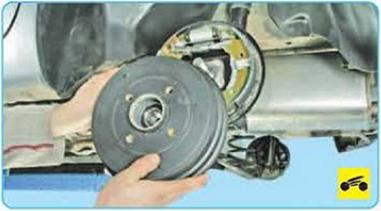

5.   Снимите тормозной барабан (см. «Снятие и установка тормозного барабана*, с. 207).

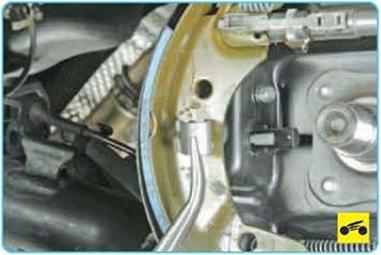

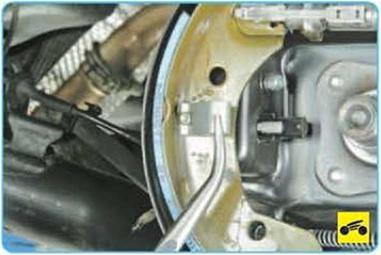

6.   Захватив пассатижами прижимную пру­жину...





7      ...поверните ее на себя и снимите при­жимную пружину..





8.   ...и опорную стойку

9.   Аналогично снимите прижимную пружину и опорную стойку задней тормозной колодки.

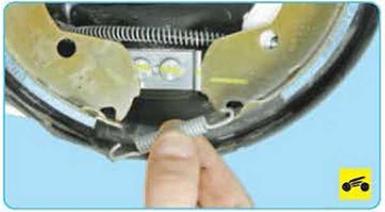

10.      Преодолевая сопротивление нижней стяжной пружины, выведите носок передней тормозной колодки из-за ограничителя нижне­го упора, чтобы ослабить натяжение пружины.

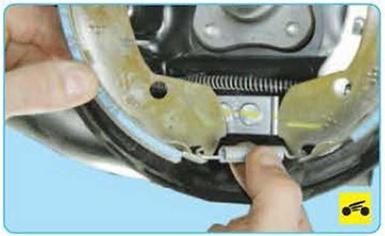

11      Выведите отогнутый конец нижней стяжной пружины из паза в передней тормоз­ной колодке...









13      Отведите заднюю тормозную колодку назад на столько, чтобы получить доступ к креппению заднего троса привода стояноч­ного тормоза к разжимному рычагу.

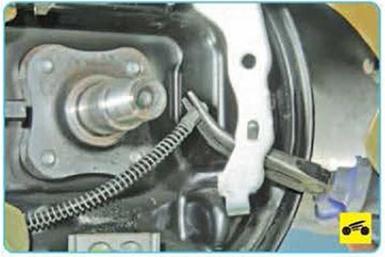

14      ...и. выведя наконечник троса из проре­зи рычага...

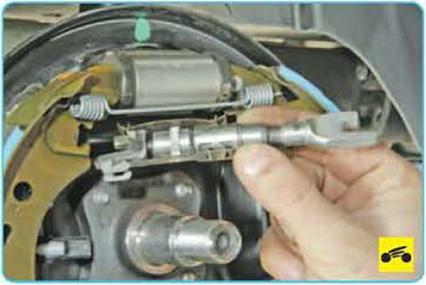

16.   Снимите распорную планку с регулято­ром зазоров





17.   Выведите носок задней тормозной ко­лодки из паза в поршне рабочего цилиндра, чтобы ослабить натяжение верхней стяжной пружины...

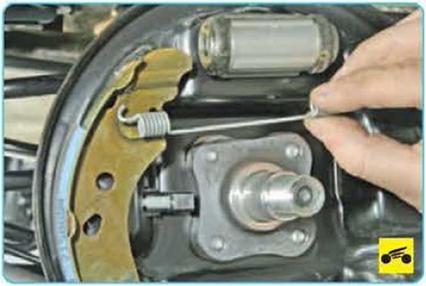

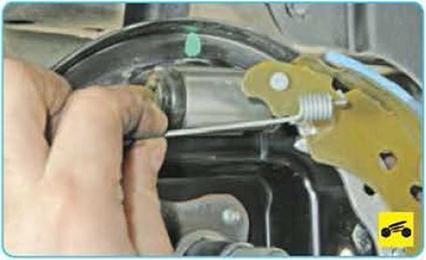

18 ...извлеките отогнутый конец верхней стяжной пружины из паза в задней тормозной колодке...

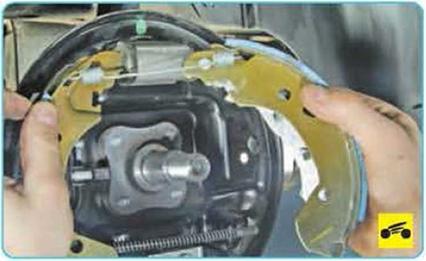

19.     ...снимите верхнюю стяжную пружину и обе тормозных колодки

ПРЕДУПРЕЖДЕНИЕ______________

Сразу же после снятия колодок закрепите поршни рабочего цилиндра любым доступ­ным способом (например, стяните резино­вым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вы­течет тормозная жидкость.

20.     Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.6).







Деформированные или сильно корродиро­ванные детали замените. Сильно растяну­тые, потерявшие упругость и искривленные пружины замените.

ПОЛЕЗНЫЙ СОВЕТ

При каждой разборке тормозного механизма прижимные пружины и опорные стойки за­меняйте новыми.

ПРИМЕЧАНИЯ

Детали распорной планки с регулятором за­зоров левого тормозного механизма невзаи­мозаменяемы с соответствующими деталя­ми правого тормозного механизма. На левом регуляторе зазора «левая» резьба, на пра­вом -«правая».





Передняя А и задняя Б колодки заднего тормозного

 механизма разные по конструкции (различна длина фрикционных накладок и у передней колодки отсутствует отверстие для присоединения разжимного рычага). По­мимо этого задние тормозные колодки раз­личаются как левая и правая.

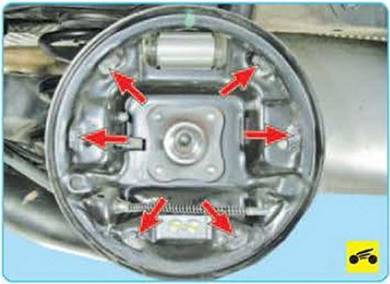

21.       Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных ме­ханизмов.





22.     Смажьте резьбу наконечника А распор­ной планки тугоплавкой смазкой для тормоз­ных механизмов и ввинтите его до конца в гайку Б, но не затягивайте ее.

ПОЛЕЗНЫЙ СОВЕТ

Рекомендуем при замене тормозных коло­док заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать от­каз регулятора зазоров.

23.     Освободите поршни рабочего цилинд­ра от фиксирующего приспособления, со­жмите раздвижными пассатижами поршни ра­бочего цилиндра и установите тормозные ко­лодки в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Учтите, что при утапливании поршней в ци­линдр повышается уровень тормозной жид­кости в бачке главного тормозного цилинд­ра. При необходимости откачайте жидкость.

24 Установите тормозной барабан.

25.    Отрегулируйте зазор между тормозны­ми колодками и барабаном, нажав 10-15 раз на педаль тормоза. При каждом нажатии дол­жен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен

26.    Установите на место колесо. Проверьте легкость его вращения.

27.    Аналогично замените тормозные колод­ки тормозного механизма другого колеса.

28.    После установки тормозных колодок от­регулируйте стояночную тормозную систему (см -Регулировка привода стояночного тор­моза», с, 211).
