Nissan Note. СНЯТИЕ И УСТАНОВКА ПЕДАЛИ ТОРМОЗА
|
Вам потребуются: ключ и торцовая головка «на 13», пассатижи. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
|
|
2. Снимите нижнюю декоративную накладку панели приборов
|
|

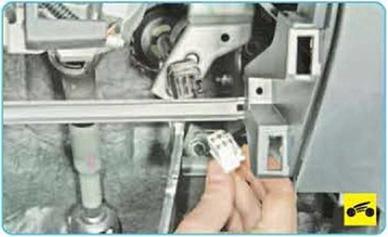

3 Нажмите на фиксаторы колодок жгутов проводов...
|
|

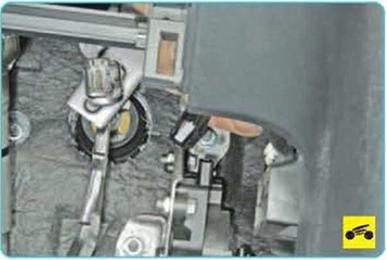

4. ...отсоедините колодки от выключателя стоп-сигнала...
|
|
5. ...и от педали управления дроссельной заслонкой.
|
|

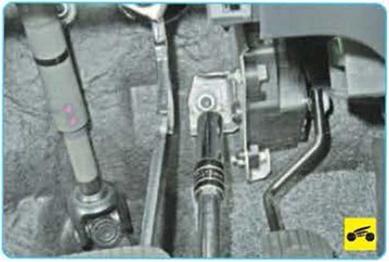

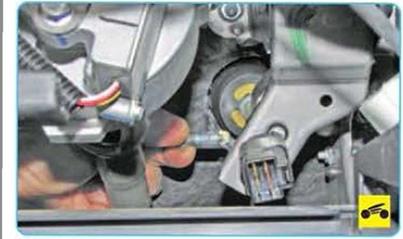

6 Захватите пассатижами пружинный шплинт...
|
|
7. ...и извлеките его из пальца вилки толкателя вакуумного усилителя тормозов.
|
|

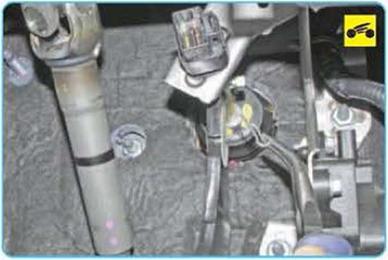

8. Сожмите пассатижами отогнутые усики предохранительного фиксатора пальца...
|
|
9. ...и выньте палец из отверстий педали и вилки толкателя.
|
|

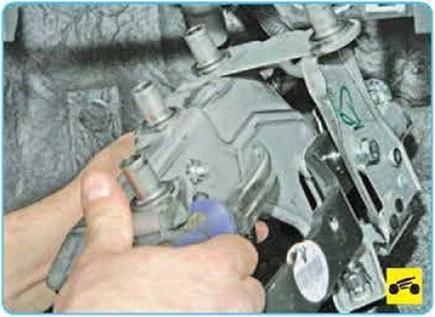

10. Отверните четыре гайки крепления кронштейна блока педалей к щиту передка...
Кронштейн блока педалей прикреплен к щиту передка теми же гайками, что и кронштейн вакуумного усилителя тормозов.
|
|

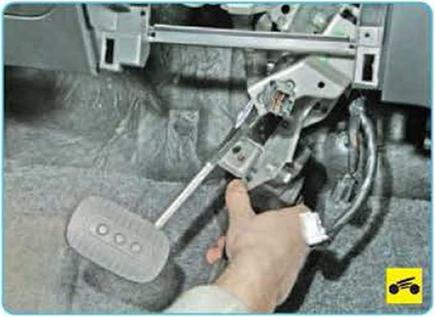

11 .и, придерживая со стороны моторного отсека вакуумный усилитель тормозов (это должен сделать помощник), отсоедините блок педалей от щита передка и отведите его на длину жгута проводов.
|
|

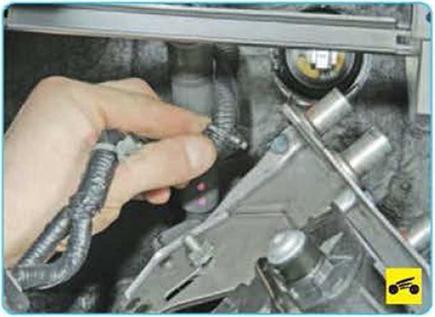

12 Сожмите ушки держателя жгута проводов...
|
|
13. ...и отсоедините держатель от кронштейна блока педалей...
|
|

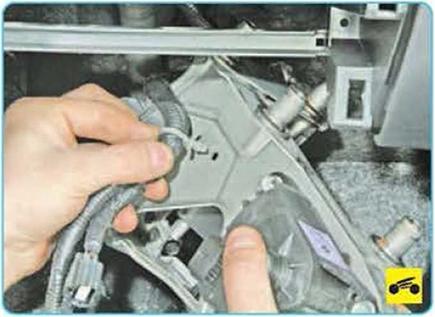

14. ...аналогично отсоедините второй держатель жгута..
|

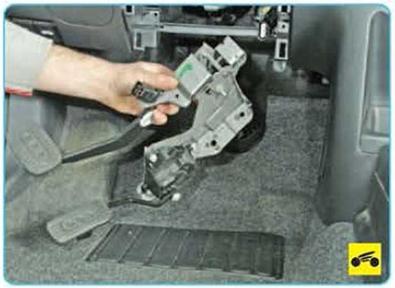

15. .„и снимите блок педалей. |
|
|

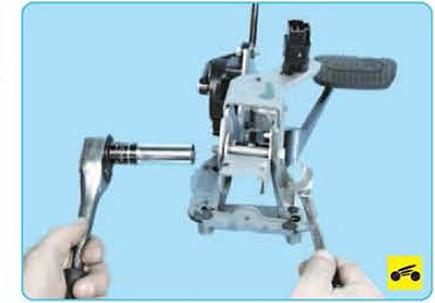

16. При необходимости замены педали или ее втулок ослабьте гайку болта-оси педали...
|

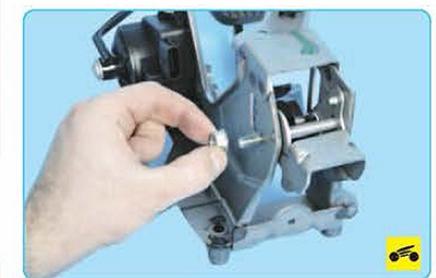

17. ...отверните гайку..

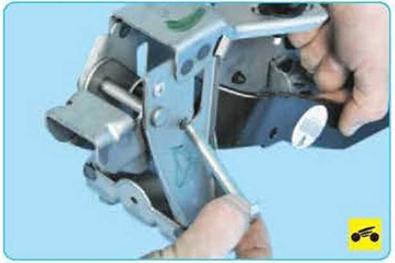

18. ...извлеките болт-ось... |
|
19. ...и снимите педаль. |
20. Извлеките из проушины педали промежуточную втулку А и пластиковые втулки Б.
21. Установите детали в порядке, обратном снятию.
