ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ

Nissan Note. ЗАМЕНА ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ





Вакуумный усилитель тормозов представ­ляет собой сложную трудноразбираемую конструкцию. Для его регулировки и ремонта требуются квалифицированный персонал и специальное оборудование. Кроме того, усилитель представляет собой устройство, непосредственно влияющее на безопас­ность движения, низкокачественный его ре­монт может привести к тяжелым последстви­ям, поэтому при неисправности заменяйте усилитель в сборе. Способы проверки рабо­тоспособности вакуумного усилителя тормо­зов описаны в подразделе «Проверка работы вакуумного усилителя тормозов», с. 194.

Вам потребуются: торцовая головка «на 13», пассатижи...

...и специальный ключ «на 11» для тор­мозных трубопроводов.

ПРИМЕЧАНИЕ

В связи с тем, что длина и форма тормозных трубопроводов не позволяют отвести вперед главный тормозной цилиндр, отсоединив его от вакуумного усилителя тормозов настоль­ко, чтобы можно было снять усилитель, не­обходимо снимать усилитель в сборе с глав­ным цилиндром. Однако если снимаете ва­куумный усилитель для замены, то для удобства работы лучше предварительно снять главный тормозной цилиндр, так как отворачивать гайки его крепления к усилите­лю намного легче непосредственно на авто­мобиле, чем на снятом узле.

1.   Отсоедините провод от клеммы «минус" аккумуляторной батареи

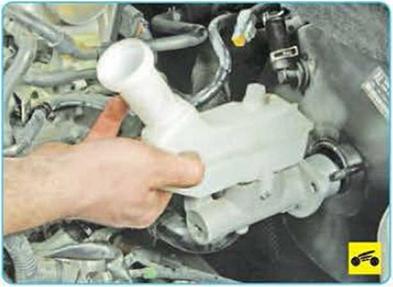

2.   Снимите главный тормозной цилиндр

(см «Замена главного тормозного цилинд­ра», с. 198).

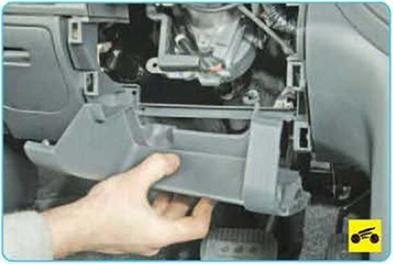

3.   Снимите нижнюю декоративную накладку панели приборов (см Снятие и установка нижней декоративной накладки панели при­боров*, с 296).

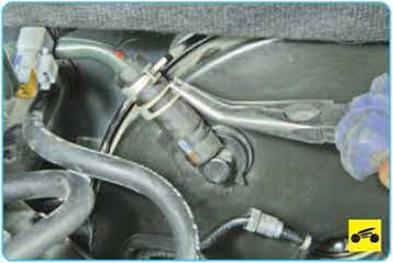

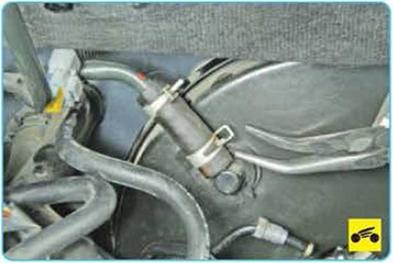

4.   Ослабьте хомут крепления шланга к шту­церу вакуумного усилителя, сжав пассатижа­ми его отогнутые ушки.,

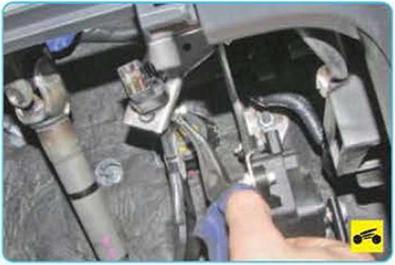

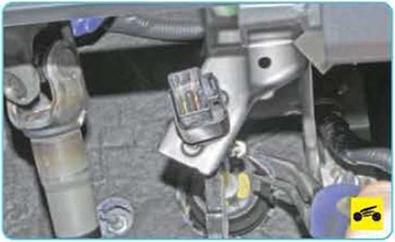

7 В салоне автомобиля под панелью при­боров захватите пассатижами пружинный шплинт..





8. ...и извлеките его из пальца вилки толка­теля вакуумного усилителя тормозов.

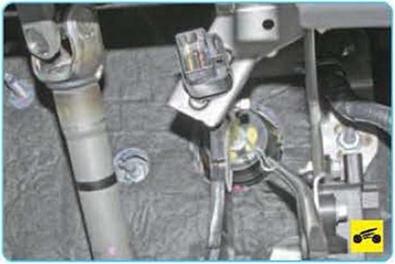

9 Сожмите пассатижами отогнутые усики предохранительного фиксатора пальца...





10.    . и выньте палец из отверстий педали и вилки толкателя.

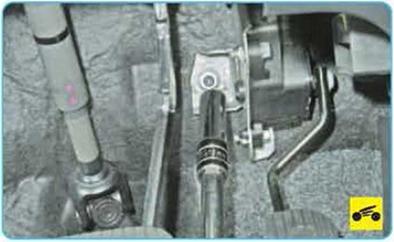

11   Отверните четыре гайки крепления крон­штейна вакуумного усилителя к щиту передка...



Кронштейн вакуумного усилителя прикреп­лен к щиту передка теми же гайками, что и кронштейн блока педалей.





12.   ...и снимите усилитель вместе с крон­штейном

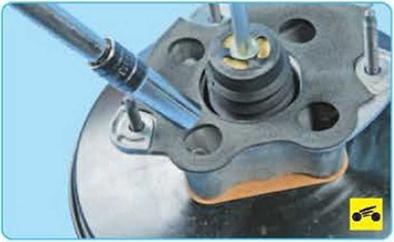

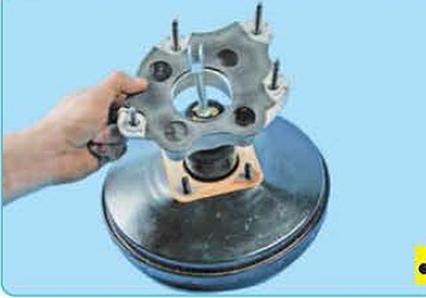

13.   В случае замены вакуумного усилителя отверните четыре гайки крепления крон­штейна...







15....и уплотнительную прокладку и устано­вите эти детали на новый усилитель.

ПРИМЕЧАНИЕ

Сильно обжатую или поврежденную про­кладку замените.

Установите усилитель тормозов и все снятые детали в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы
