Nissan Note. ЗАМЕНА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА



 ...и специальный ключ «на 11» для тор­мозных трубопроводов.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2 Отверните пробку бачка главного тор­мозного цилиндра.

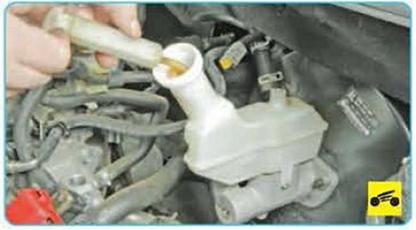

3.   Откачайте из него тормозную жидкость, например, большим медицинским шприцем.

ПРИМЕЧАНИЯ__________________________

На автомобиле с механической коробкой пе­редач бачок главного тормозного цилиндра одновременно служит питающим бачком и для гидропривода выключения сцепления. Третья секция бачка соединена шлангом с главным цилиндром привода выключения сцепления. Сожмите свободные концы хому­та, сдвиньте хомут вниз по шлангу и отсоеди­ните питающий шланг главного цилиндра сцепления.

Сразу же после отсоединения шланга от бач­ка заглушите его отверстие, не опуская шланг вниз. В шланге останется некоторое количество рабочей жидкости, после уста­новки бачка и присоединения к нему шланга удалять воздух из гидропривода выключе­ния сцепления не потребуется.

Установите на бачок пробку, чтобы исклю­чить попадание в него грязи.

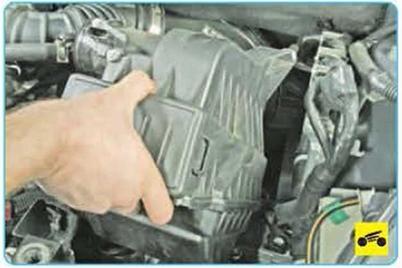

6.   Снимите воздушный фильтр (см Снятие

и установка воздушного фильтра двигателя NR16DE», с 127),

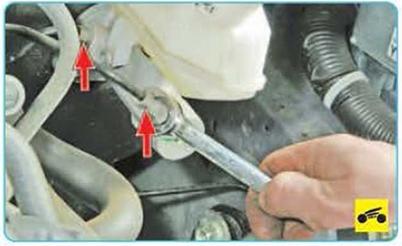

7.    Отверните гайки крепления двух трубо­проводов к главному тормозному цилиндру..





8.    ...и отведите трубопроводы в сторону

ПОЛЕЗНЫЙ СОВЕТ

Заглушите трубопроводы любым доступным способом (например, надев на их концы за­щитные колпачки клапанов для выпуска воз­духа), чтобы предотвратить вытекание тор­мозной жидкости.

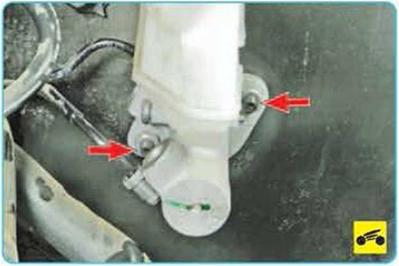

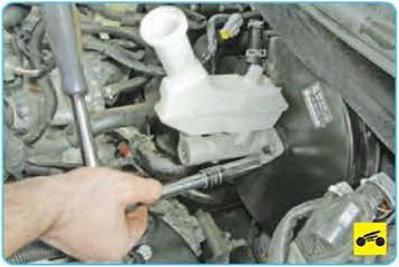

9.    Отверните две гайки крепления главно­го тормозного цилиндра к вакуумному уси­лителю...

ПРИМЕЧАНИЕ

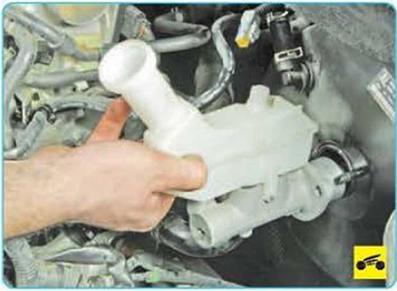

10. ...и снимите главный тормозной ци­линдр в сборе с бачком

11 Снимите с корпуса главного тормозного цилиндра резиновое уплотнительное кольцо.

ПРЕДУПРЕЖДЕНИЕ

Уплотнительное кольцо главного тормозного цилиндра при каждой разборке соединения заменяйте новым.

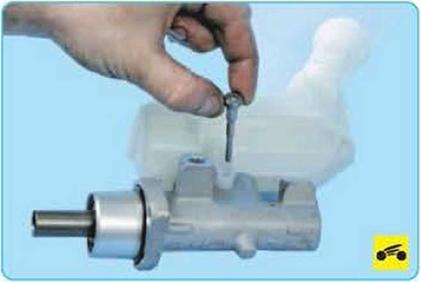

12.     Если на новом главном тормозном ци­линдре нет бачка или возникла необходи­мость замены резиновых соединительных втулок бачка, выверните винт крепления бачка к главному тормозному цилиндру .





13.     .. извлеките винт из отверстий бачка и цилиндра.





14.   ...и снимите бачок, извлекая его патруб­ки из соединительных втулок.

15.   Если в процессе эксплуатации наблю­далась течь тормозной жидкости через со­единительные втулки, извлеките втулки из от­верстий корпуса цилиндра (см «Замена Сач­ка главного тормозного цилиндра», с 198).



Повторное использование соединительных втулок не допускается, замените их новыми.

16. Установите главный тормозной цилиндр в порядке, обратном снятию, залейте тормоз­ную жидкость и удалите воздух из системы

(см «Прокачка гидропривода тормозной сис­темы», с 196).
