Nissan Note. ЗАМЕНА СУППОРТА ТОРМОЗНОГО МЕХАНИЗМА ПЕРЕДНЕГО КОЛЕСА

Суппорт тормозного механизма снимают для замены или ремонта, а также для получе­ния доступа к другим агрегатам.

Вам потребуются: ключи «на 12», «на 17» (удобнее торцовая головка «на 17»), боль­шая отвертка.

1.    Ослабьте затяжку болтов переднего коле­са со стороны заменяемого суппорта, подло­жите под задние колеса противооткатные упоры («башмаки»). С помощью домкрата при­поднимите переднюю часть автомобиля, уста­новите ее на надежные опоры, снимите колесо.

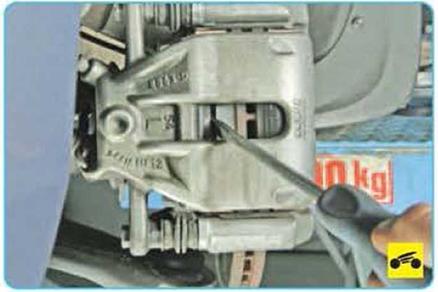

2,    Вставив большую отвертку между внут­ренней тормозной колодкой и поршнем рабо­чего цилиндра, утопите поршень в цилиндр.

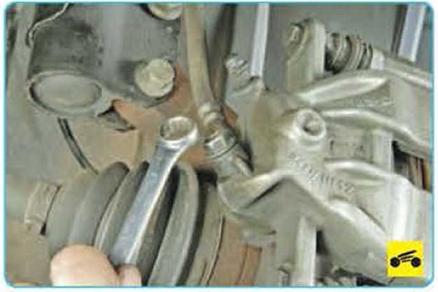

3.    Ослабьте затяжку болта-штуцера крепле­ния нижнего наконечника тормозного шланга к суппорту...

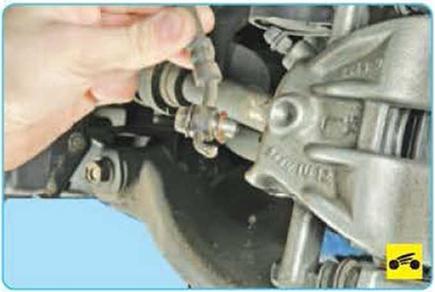

4.     ...выверните болт-штуцер и отсоедините шланг от суппорта.



Заглушите отверстия наконечника шланга любым доступным способом, чтобы предот­вратить вытекание тормозной жидкости.

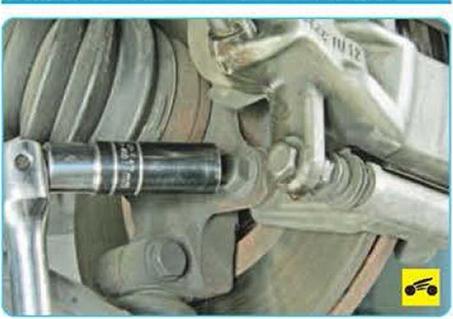

5.       Ослабьте затяжку двух болтов нижнего и верхнего креплений суппорта в сборе с на­правляющей колодок к поворотному кулаку...

ПРИМЕЧАНИЕ

Так расположены болты крепления суппорта переднего тормозного механизма.

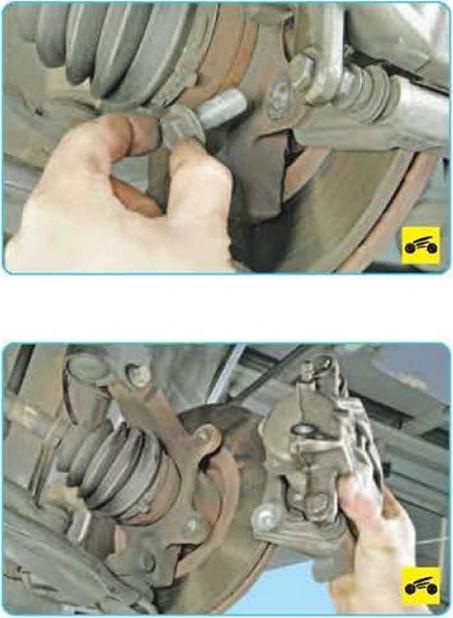

7 ...и снимите суппорт с поворотного кулака.

8.    Суппорт второго колеса снимают анало­гично.

9.      Установите суппорт в порядке, обратном снятию. После установки восстановите уро­вень тормозной жидкости в бачке главного тормозного цилиндра и удалите воздух из ги­дропривода тормозов



Nissan Note. ЗАМЕНА ТОРМОЗНОГО ДИСКА



Вам потребуются: ключ TORX Т40, про­волока.

При наличии на рабочей поверхности диска задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшаю­щих эффективность торможения, а также в случае повышенного бокового биения диска, вызывающего вибрации при торможении, за­мените диск. В специализированных мастер­ских такой диск можно проточить и прошлифо­вать с обеих сторон на одинаковую глубину, но после обработки толщина диска должна быть не меньше минимально допустимой.

Минимально допустимая толщина тормоз­ного диска тормозного механизма переднего колеса - 20, 0 мм. Если толщина одного из дисков меньше указанного значения, замени­те оба диска. При замене тормозных дисков обязательно заменяйте тормозные колодки новым комплектом.

1.      Ослабьте затяжку болтов крепления пе­реднего колеса со стороны заменяемого дис­ка, подложите под задние колеса противооткат­ные упоры («башмаки»). Включите стояночный тормоз, С помощью домкрата приподнимите переднюю часть автомобиля, установите на на­дежные опоры, снимите колесо.

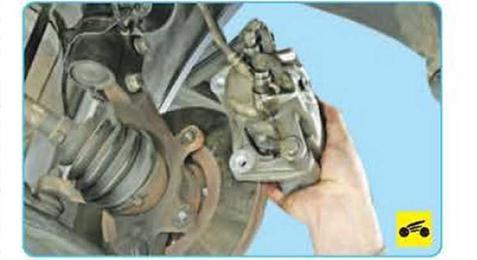

2.      Снимите суппорт не отсоединяя от не­го тормозной шланг

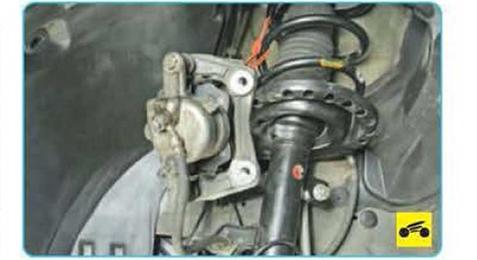

3.      ...и закрепите суппорт переднего тор­мозного механизма проволокой к виткам пру­жины передней подвески, не допуская скручи­вания или натяжения шланга.

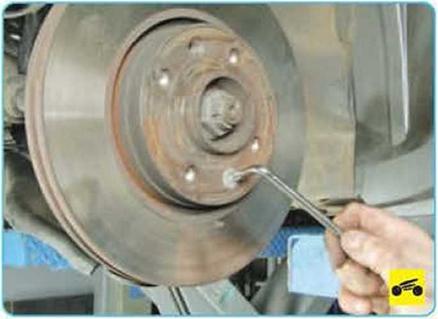

4 Ослабьте затяжку винта крепления диска к ступице...

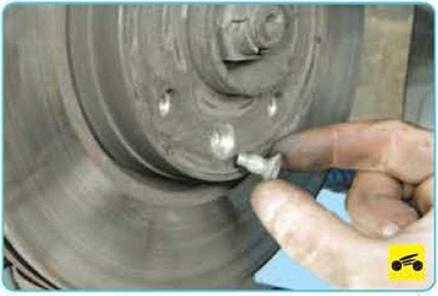

5.    ...и выверните винт.

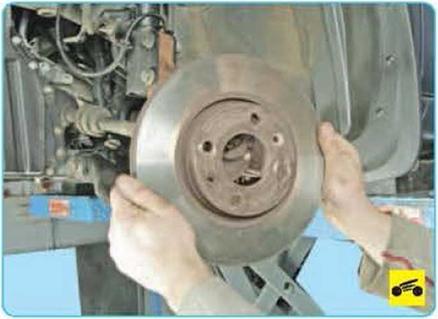

6.    Снимите диск.

7.    Аналогично снимите тормозной диск тор­мозного механизма другого переднего колеса

8.    Установите детали в порядке, обратном снятию.

ПРИМЕЧАНИЕ____________________

Перед установкой диска тщательно очистите привалочные поверхности диска и ступицы от ржавчины и окалины, так как даже мель­чайшая частица, зажатая между привалоч- ными поверхностями, вызовет биение диска и вибрации при торможении.

ПОЛЕЗНЫЙ СОВЕТ________________

Если устанавливаете прежний диск, удалите напильником буртики на рабочих поверхнос­тях диска, образовавшиеся в результате из­носа диска с обеих его сторон.
