Nissan Note. ЗАМЕНА РАБОЧЕГО ЦИЛИНДРА ТОРМОЗНОГО МЕХАНИЗМА ЗАДНЕГО КОЛЕСА





Если в процессе эксплуатации появились потеки тормозной жидкости на тормозном барабане и внутренней стороне колеса или заклинило поршни в цилиндре, замените ра­бочий цилиндр.

Вам потребуются: торцовая головка «на 10»...

...и специальный ключ «на 11» для гаек трубопроводов.

1 Ослабьте затяжку болтов крепления зад­него колеса со стороны заменяемого цилинд­ра, подложите под передние колеса противо­откатные упоры («башмаки»). Включите I пе­редачу. С помощью домкрата приподнимите заднюю часть автомобиля и установите на на­дежные опоры.

2.       Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомо­биль расторможен).

3.       Снимите заднее колесо.





4.    Снимите тормозной барабан

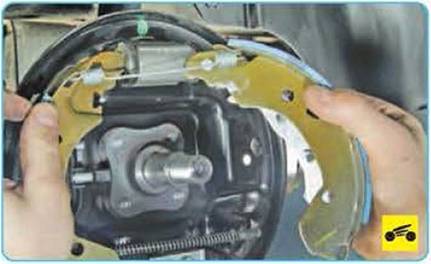

5.    Снимите тормозные колодки заднего ко­леса (см «Замена тормозных колодок тор­мозного механизма заднего колеса», с. 208).

6.    Очистите от грязи место крепления тор­мозной трубки и болты крепления рабочего ци­линдра с обратной стороны тормозного щита.





7 Отверните гайку крепления тормозной трубки к рабочему цилиндру.

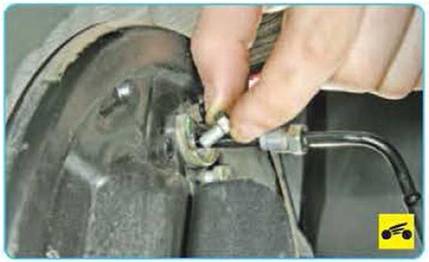

8.     ...сдвиньте гайку по трубопроводу отсое­дините трубку и заглушите ее отверстие, на­пример, колпачком клапана выпуска воздуха

ПОЛЕЗНЫЙ СОВЕТ

После длительной эксплуатации гайка тор­мозной трубки «срастается» с трубкой в одно целое, поэтому при попытке отвернуть гайку трубка скручивается и ломается. В этом слу­чае только немного строньте гайку трубки, затем выверните болты крепления цилиндра и отсоедините его от трубки, свинчивая ци­линдр с ее гайки. После отсоединения ци­линдра от трубки подвижность освободив­шейся гайки можно восстановить, смочив ее тормозной жидкостью и поворачивая гайку ключом попеременно в обе стороны.





9.       Ослабьте затяжку двух болтов крепления рабочего цилиндра к тормозному щиту...





10 выверните болты, придерживая ци­линдр с другой стороны...





11.  ...и снимите рабочий цилиндр. ПРИМЕЧАНИЕ

Обратите внимание на маркировку рабочего цилиндра. Для замены приобретайте ци­линдр с аналогичной маркировкой.

12.  Если на клапане выпуска воздуха нового цилиндра нет защитного колпачка, снимите его со старого клапана.

13.  Установите рабочий цилиндр в порядке, обратном снятию

14.  Установите тормозные колодки.

15.  Установите тормозной барабан.

16.  Удалите воздух из тормозной системы (см -Прокачка гидропривода тормозной сис­темы . с I96),

17.  Несколько раз резко нажмите на педаль тормоза, чтобы подвести тормозные колодки к барабану.
