СТОЯНОЧНЫЙ ТОРМОЗ

Nissan Note. РЕГУЛИРОВКА ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА



Вам потребуется: ключ «на 10».

Для предварительной проверки правильно­сти регулировки привода стояночного тормоза поднимите рычаг привода вверх до упора, при этом вы должны услышать 8 или 9 щелчков храпового устройства. Если количество щелч­ков не соответствует указанным значениям или автомобиль не удерживается стояночным тор­мозом . Регулировочный узел привода стояночного тормоза располо­жен в салоне под облицовкой тоннеля пола.





1. Проверьте правильность регулировки за­зоров между тормозными колодками и бара­банами тормозных механизмов задних колес Для этого несколько раз сильно нажмите на педаль тормоза при опущенном до упора вниз рычаге привода стояночного тормоза.

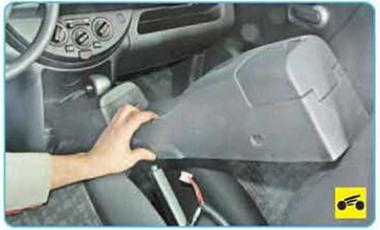

1    В салоне автомобиля снимите облицовку тоннеля пола ().

3.  Поднимите рычаг стояночного тормоза на 4 щелчка

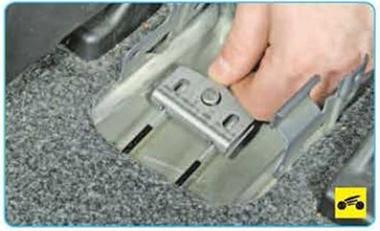

4 Заверните регулировочную гайку на рычаге стояночного тормоза

.







5     Опустите вниз рычаг стояночного тормо­за и проверьте легкость вращения задних ко­лес. При затрудненном вращении немного от­верните регулировочную гайку

6     Установите автомобиль на колеса

7     Установите облицовку тоннеля пола





Nissan Note. ЗАМЕНА ТРОСОВ ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА



В привод стояночного тормоза входят три троса: передний с уравнителем и два отдель­ных задних. Тросы привода стояночного тор­моза заменяйте при их чрезмерном вытягива­нии (невозможности регулировки стояночно­го тормоза) и механических повреждениях жил троса или его оболочки.

Для замены переднего троса привода стояночного тормоза выполните следующее.

Вам потребуется: ключ «на 10».





1     В салоне автомобиля снимите облицовку тоннеля пола .





2     Полностью ослабьте натяжение передне­го троса привода стояночного тормоза, для чего свинтите регулировочную гайку до самого конца резьбового наконечника троса.

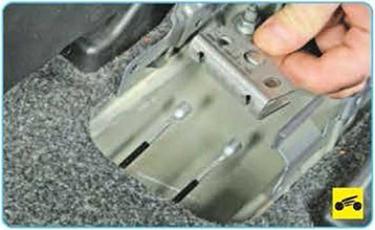

4        ...и отсоедините наконечники задних тро­сов от уравнителя, пропустив тросы в прорези уравнителя.

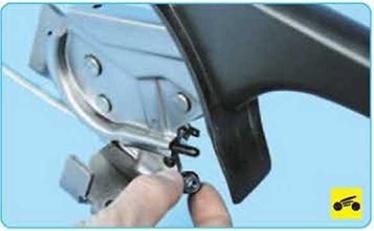

5.     Полностью свинтите регулировочную гайку с резьбового наконечника троса..

ПРИМЕЧАНИЕ_____________________

Для наглядности показано на снятом рычаге привода стояночного тормоза.









7.    Извлеките передний трос привода стоя ночного тормоза из направляющей рычага.





8.    Установите передний трос привода стоя­ночного тормоза и снятые детали в порядке, обратном снятию

9.    Отрегулируйте стояночную тормозную систему (см «Регулировка привода стояноч­ного тормоза'-, с 2Л).

Для замены заднего троса привода стоя­ночного тормоза выполните следующее.

Вам потребуются: торцовая головка «на 10», ключ для болтов крепления ко­лес, пассатижи.





1.   Отсоедините уравнитель от передних концов задних тросов (см. пп 1-4, выполняе­мые при замене переднего троса, выше в данном подразделе).





2.   Сожмите три лапки пружинного фиксато­ра наконечника оболочки троса и протолкните оболочку под автомобиль через уплотнитель в отверстии основания кузова

3      Установите автомобиль на эстакаду или смотровую канаву и установите противооткат­ные упоры под передние колеса. Ослабьте затяжку колесных болтов на стоящем на зем­ле автомобиле. С помощью домкрата припод­нимите заднюю часть автомобиля и установи­те на надежные опоры.

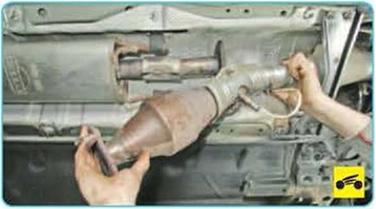

4.   Снимите блок приемной трубы и нейтрализатора.

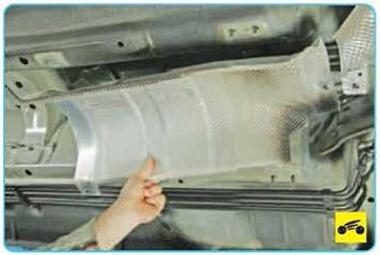

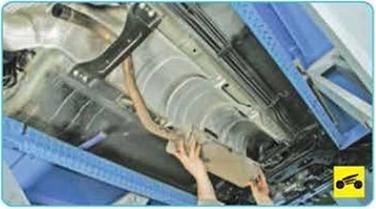

6.   Снимите термоэкраны приемной трубы и дополнительного глушителя (см -'Снятие и установка термоэкранов», с 141).





7.   Извлеките оболочку троса из скобы на основании кузова.

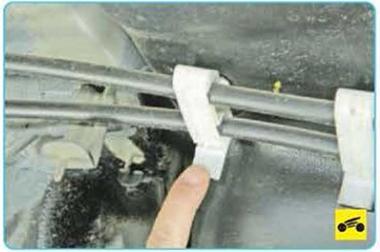

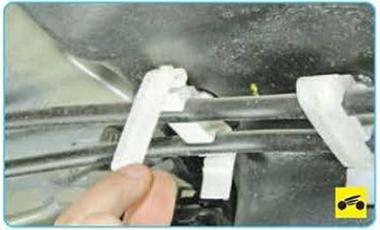

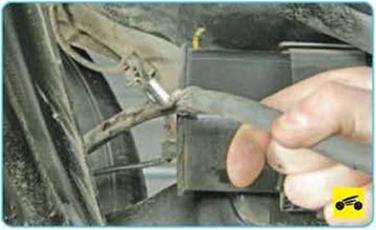

8.   Нажмите на фиксаторы двух пластиковых держателей тросов.

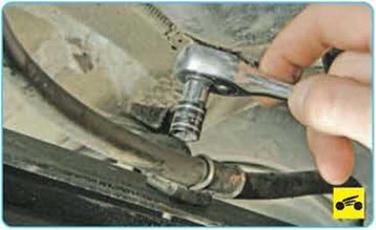

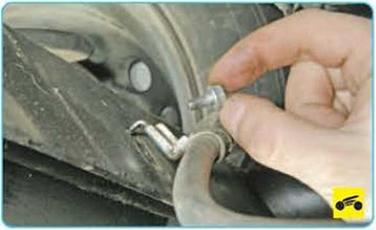

11.    Выверните болт крепления держателя троса к рычагу задней подвески..





12.... извлеките болт из отверстия держате­ля и рычага...





13   ...и отсоедините трос от рычага.

14   Снимите заднее колесо со стороны за­меняемого троса.

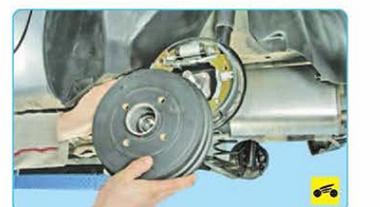

15.      Снимите тормозной барабан





Снимите тормозные колодки тормозно­го механизма заднего колеса .

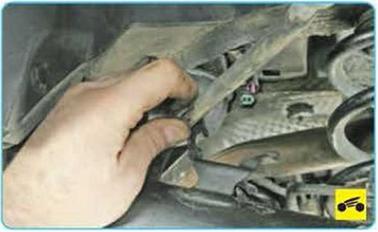

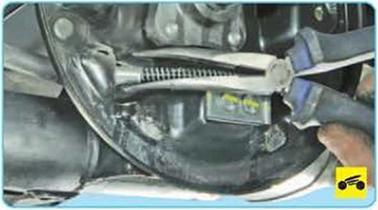

17.     Сожмите лепестки пружинного держа­теля заднего наконечника троса...









19.     и держателя на бал ке задней подвески и снимите трос

20.     Аналогично снимите трос привода стоя­ночного тормоза с правой стороны.

21.     Установите трос привода стояночного тормоза в порядке, обратном снятию.

22.     Отрегулируйте стояночную тормозную систему см «Регулировка привода стояноч­ного Тормоза», с. 211).
