Nissan Note. РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ И ИХ ЗАМЕНА
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле.

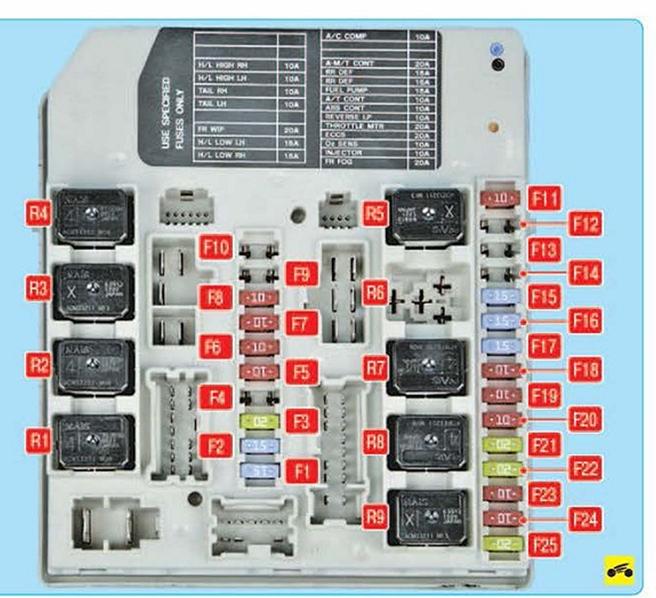

Рис. 10.1. Номера предохранителей и реле в
заднем монтажном блоке, расположенном в моторном отсеке
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ Таблица 10.1
В ЗАДНЕМ МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ
|
Номер предохранителя/реле |
Сила тока,А |
Цве Сила тока |
Защищаемая цепь |
|
Предохранители |
|||
|
F1 |
15 |
Синий |
Лампа ближнего света правой фары |
|
F2 |
15 |
Синий |
Лампа ближнего света левой фары |
|
F3 |
20 |
Желтый |
Стеклоочиститель ветрового окна |
|
F4 |
- |
- |
Резерв |
|
F5 |
10 |
Красный |
Лампы левых габаритных огней |
|
F6 |
10 |
Красный |
Лаипы правых габаритных огней |
|
F7 |
10 |
Красный |
Лампа дальнего света левой фары |
|
F8 |
10 |
Красный |
Лампа дальнего света правой фары |
|
F9 |
- |
- |
Резерв |
|
F10 |
- |
- |
Резерв |
|
F11 |
10 |
Красный |
Электромагнит муфты компрессора кондиционера |
|
F12 |
- |
- |
Резерв |
|
F13 |
- |
- |
Резерв |
|
F14 |
20 |
Желтый |
Блок управления автоматической коробкой передач |
|
F15 |
15 |
Синий |
Обогрев стекла двери задка |
|
F16 |
15 |
Синий |
Обогрев стекла двери задка |
|
F17 |
15 |
Синий |
Топливный насос |
|
F18 |
10 |
Красный |
Датчики автоматической коробкой передач |
|
F19 |
10 |
Красный |
Гидроэлектронный блок ABS |
|
F20 |
10 |
Красный |
Лампы света заднего хода |
|
F21 |
20 |
Желтый |
Управление дроссельной заслонкой |
|
F22 |
20 |
Желтый |
Электронная системауправления двигателем |
|
F23 |
10 |
Красный |
Датчики концентрации кислорода в отработавших газах |
|
F24 |
10 |
Красный |
Система впрыска (инжектор) |
|
F25 |
20 |
Желтый |
Противотуманные фары (в вариантном исполнении) |
|
Реле |
|||
|
R1 |
- |
- |
Реле лампы дальнего света правой фары |
|
R2 |
- |
- |
Реле лампы дальнего света левой фары |
|
R3 |
- |
- |
Реле ламп габаритных огней |
|
R4 |
- |
- |
Реле ламп ближнего света фар |
|
R5 |
- |
- |
Реле муфты компрессора кондиционера |
|
R6 |
|
- |
Реле противотуманных фар (в вариантном исполнении) |
|
R7 |
- |
- |
Реле стеклоочистителя ветрового окна |
|
R8 |
- |
- |
Реле высокой частоты вращения вентилятора системы охлаждения /шпателя |
|
R9 |
- |
- |
Реле малой частоты вращения вентилятора системы охлаждения двигателя |
|
|

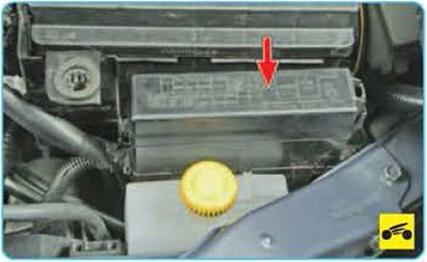

Предохранители и реле установлены в подкапотном пространстве в двух монтажных блоках, переднем..
|
...заднем (для наглядности показано со снятой аккумуляторной батареей)... |
|
|
...и в салоне автомобиля под крышкой в проеме нижней облицовки панели приборов.
Предохранители и реле в заднем монтажном блоке, расположенном в моторном отсеке, показаны на рис. 10.1.
Назначение предохранителей и реле в заднем монтажном блоке, расположенном в моторном отсеке, указано в табл. 10.1.
Предохранители, реле и плавкие вставки в переднем монтажном блоке, расположенном в моторном отсеке, показаны на рис. 10.2.
Назначение предохранителей, плавких вставок и реле в переднем монтажном блоке, арсположенном в моторном отсеке, указано в табл. 10.2.
Предохранители и реле в монтажном блоке, расположенном в салоне автомобиля с левой стороны, показаны на рис. 10.3 (цепи, защищаемые этими предохранителями, приведены в табл. 10.3)
|
Рис. 10.2. Номера предохранителей, реле и плавких вставок в переднем монтажном блоке, расположенном в моторном отсеке |
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ПЛАВКИХ ВСТАВОК Таблица 10.2
В ПЕРЕДНЕМ МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ
|
Номер предохранителя/плавкой вставки/реле |
Сила тока, А |
Цвет предохранителя
|
Защищаемая цепь |
|
Предохранители/плавкие вставки |
|||
|
F1 |
— |
— |
Резерв |
|
F2 |
10 |
Красный |
Автоматическое включение ближнего света фар (в вариантном исполнении) |
|
F3 |
10 |
Красный |
Генератор |
|
F4 |
10 |
Красный |
Звуковой сигнал |
|
FL5 |
60/30/30 |
Желтый |
Электроусилитель рулевого управления, насос омывателя фар, система ABS |
|
F6 |
40 |
Зеленый |
Стеклоподъемники, блок управления электрооборудованием салона |
|
F7 |
— |
- |
Резерв |
|
F8 |
- |
— |
Резерв |
|
F9 |
— |
— |
Резерв |
|
F10 |
15 |
Синий |
Аудиосистема |
|
FL11 |
40/40/40 |
Синий |
Система ABS, вентилятор системы охлаждения двигателя, система зажигания |
|
F12 |
— |
— |
Резерв |
|
Реле |
|||
|
R10 |
— |
Реле звукового сигнала |
|
Дополнительный блок силовых плавких предохранителей прикреплен к наконечнику провода клеммы «плюс» аккумуляторной батареи.
|
|
IДля доступа к монтажному блоку предохранителей, расположенному в салоне...
|
|

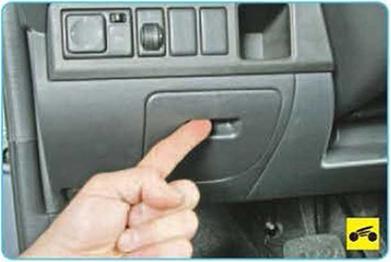

2. ...подденьте пальцем выемку в декоративной крышке и, преодолевая сопротивление фиксаторов...
|
|
3. ...снимите крышку ПРИМЕЧАНИЕ
На внутреннюю сторону декоративной крышки нанесена схема расположения предохранителей.
4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.3 цепи, которые защищает данный предохранитель.
ПРЕДУПРЕЖДЕНИЕ
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками - это может привести к повреждению электрических приборов и даже к пожару.
|
ПРИМЕЧАНИЕ
В специальном гнезде монтажного блока в салоне автомобиля закреплен пинцет для извлечения предохранителей. |
|
|

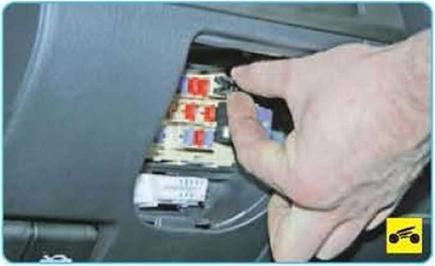

5. Сожмите пинцет.
|
|
6. ...и снимите его с посадочного места.
|
|

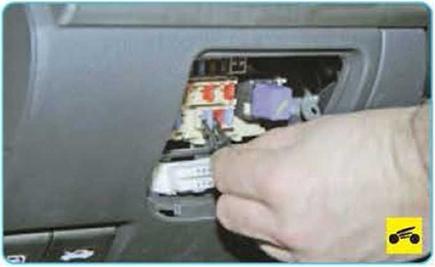

7. Захватите пинцетом заменяемый предо хранитель...
|

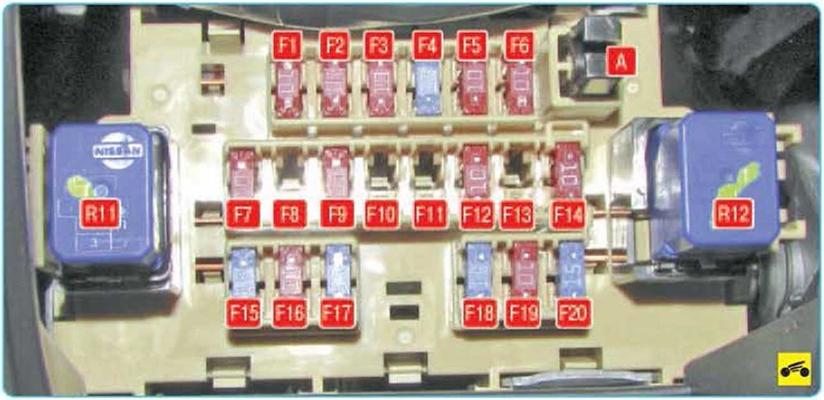

Рис. 10.3. Номера предохранителей и реле в монтажном блоке, расположенном в салоне |
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ Таблица 10.3
В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ
|
Номер предохранителя/реле |
Сила тока,А |
Цвет предохранителя |
Защищаемая цепь |
|
Предохранители |
|||
|
F1 |
10 |
Красный |
Подушки безопасности системы SRC |
|
F2 |
10 |
Красный |
Дополнительное оборудование |
|
F3 |
10 |
Красный |
Комбинация приборов |
|
F4 |
15 |
Синий |
Насос омывателя ветрового окна и стекла двери задка |
|
F5 |
10 |
Красный |
Обогрев наружных зеркал задоего вида |
|
F6 |
10 |
Красный |
Аудиосистема |
|
F7 |
10 |
Красный |
Дополнительное оборудование |
|
F8 |
10 |
Красный |
Электропривод замков дверей |
|
F9 |
10 |
Красный |
Лампы стоп-сигналов |
|
F10 |
— |
— |
Резерв |
|
F11 |
— |
— |
Резерв |
|
F12 |
10 |
Красный |
Лампы освещения салона |
|
F13 |
— |
— |
Резерв |
|
F14 |
10 |
Красный |
Блок управления электрооборудованием салона |
|
F15 |
15 |
Синий |
Электровентилятор отопителя |
|
F16 |
10 |
Красный |
Климатический блок |
|
F17 |
15 |
Синий |
Электровентилятор отопителя |
|
F18 |
15 |
Синий |
Задняя розетка |
|
F19 |
10 |
Красный |
Подогрев сидений |
|
F20 |
15 |
Синий |
Передняя розетка |
|
Реле |
|||
|
R11 |
— |
— |
Электровентилятор отопителя |
|
R12 |
— |
— |
Дополнительное оборудование салона |
|
|

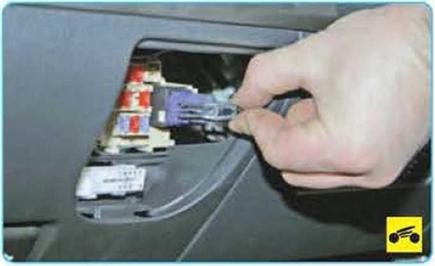

8 и преодолевая сопротивление, извлеките его из посадочного места.
ПРИМЕЧАНИЕ
|
Так выглядит перегоревший предохранитель (перемычка внутри держателя перегорела и разорвана). Для замены используйте запасной предохранитель того же номинала (и цвета).
|

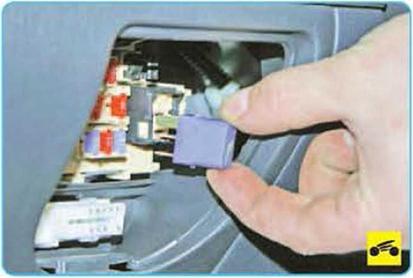

9. Для замены реле монтажного блока салона отожмите фиксаторы реле...
|
|
10. ...и преодолевая сопротивление, извлеките реле из посадочного места.
11. Установите новые предохранители и реле Установите декоративную крышку в порядке, обратном снятию.
|
|
12. Для доступа к предохранителям, реле и плавким вставкам переднего монтажного блока, расположенного в моторном отсеке, откройте капот, установите его на упор .
|
|

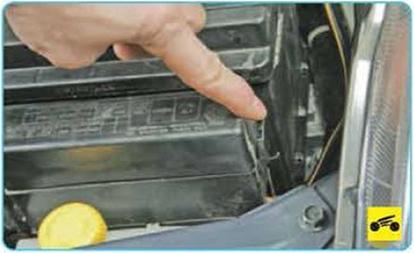

13. ..отожмите фиксатор крышки монтажного блока...
|
14. ...и снимите крышку |
ПРИМЕЧАНИЕ
На наружную сторону крышки переднего монтажного блока, расположенного в моторном отсеке, нанесена схема расположения реле, предохранителей и плавких вставок.
15. Замена предохранителей переднего монтажного блока аналогична замене предохранителей монтажного блока в салоне автомобиля (см пп. 2-8).
|
|

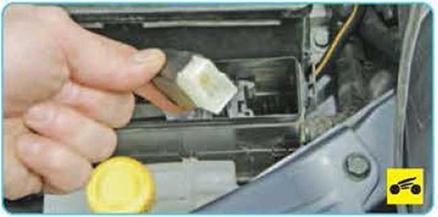

16. При необходимости, покачивая из стороны в сторону...
|
|

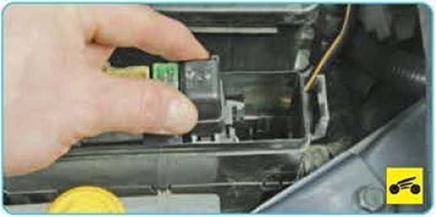

17. извлеките реле или плавкую вставку из переднего монтажного блока
|
|
